1976 Kawasaki KH250-A5 Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 1976 Kawasaki KH250-A5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

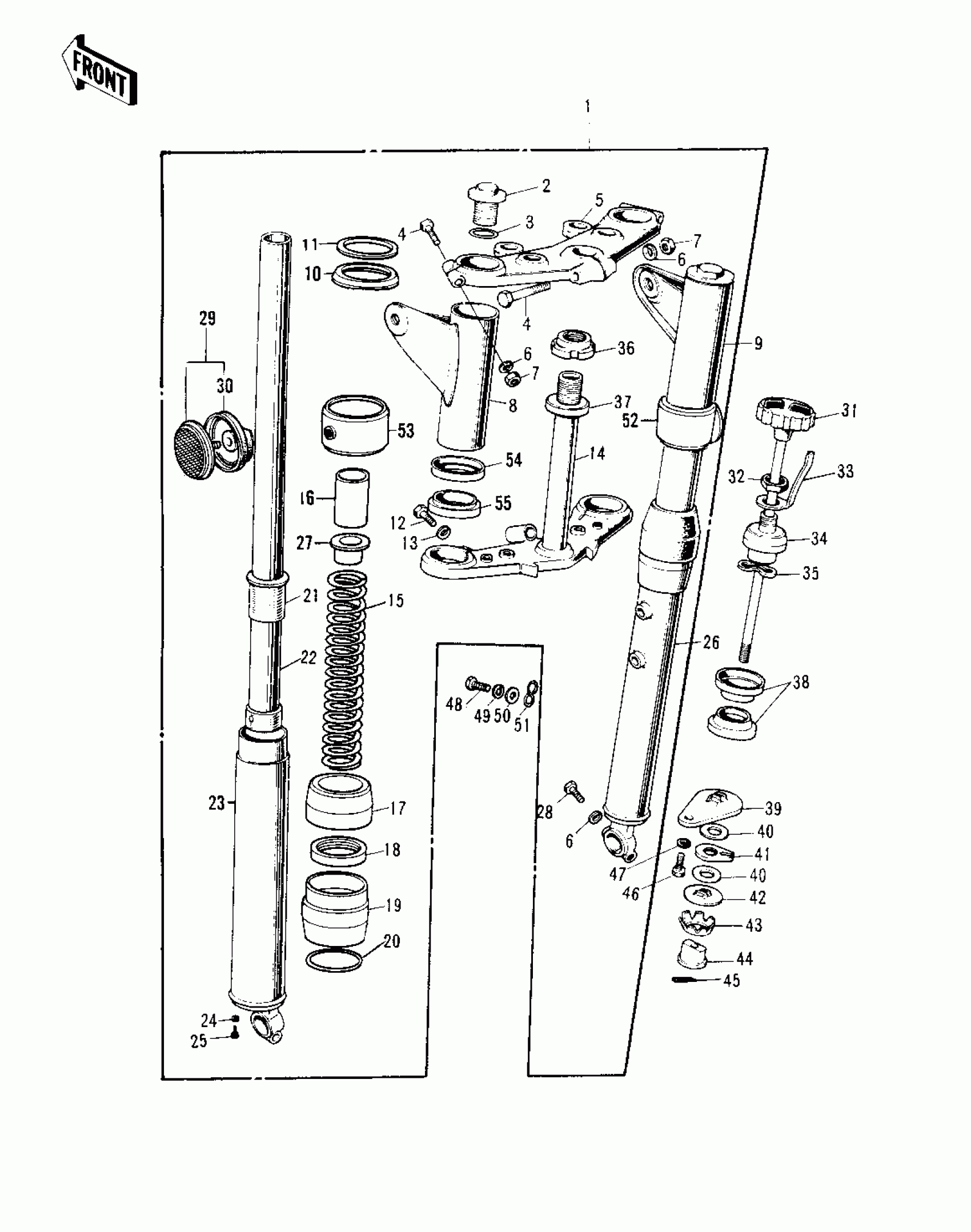

1976 Kawasaki KH250-A5 Front Fork Diagram

#

Description
Price
Status
Order Qty

1

FORK-FRONT,BLACK

44001-104-21

Out of stock

2

BOLT-FORK FITTING

44041-037

Out of stock

3

'O' RING FORK TOP

44046-015

Out of stock

4

BOLT-HEX HEAD,8X55

44041-038

Out of stock

5

HEAD,STEERING STEM

44039-052

Out of stock

6

WASHER SPRING 8MM

461F0800

Out of stock

7

NUT,8MM

311B0800

Out of stock

8

COVER,L.H FORK,F.BLK

44033-054-21

Out of stock

9

COVER,R.H FORK,F.BLK

44034-054-21

Out of stock

10

WASHER,FORK COVER

44043-047

Out of stock

11

GASKET,FORK COVER

44045-039

Out of stock

12

BOLT,HEX HEAD 10X35

92001-1252

Out of stock

13

WASHER SPRING 10MM

461F1000

Out of stock

14

STEM,STEERING

44037-059

Out of stock

15

SPRING-FORK

44026-038

Out of stock

16

SPACER-FORK SPRG GIDE

44028-022

Out of stock

17

DUST SHIELD

44010-017

Out of stock

18

OIL SEAL,FORK

44009-020

Out of stock

19

NUT FORK OUTER TUBE

44007-015

Out of stock

20

'O' RING OUTER TUBE

44046-016

Out of stock

21

GUIDE FORK INNER TUBE

44015-011

Out of stock

22

TUBE-FORK INNER

44013-031

Out of stock

23

TUBE,LH,FORK OUTER

44005-039

Out of stock

24

GASKET,FORK DRAIN PLUG

44045-002

Out of stock

25

SCREW PAN HEAD 4X8

220B0408

Out of stock

26

TUBE,RH,FORK OUTER

44006-037

Out of stock

27

GUIDE-FORK SPRING

44029-019

Out of stock

28

BOLT FRNT AXLE PINCH

44041-017

Out of stock

29

REFLECTOR,REFLEX,FRNT

28001-029

Out of stock

30

DAMPER RUBBER-REFLEX

28016-002

Out of stock

31

KNOB-STEERING DAMPER

46101-007

Out of stock

32

NUT 12MM

315N1200A

Out of stock

33

SPRING STRG DAMP KNOB

46126-001

Out of stock

34

BOLT-STEERING STEM

92090-020

Out of stock

35

WASHER-WAVE

46100-002

Out of stock

36

NUT,30MM

92090-007

Out of stock

37

CAP,STEERING STEM

46098-016

Out of stock

38

RACE,STEERING STEM BEARING

92047-006

Out of stock

39

PLATE-STRG DAMP STEEL

46106-007

Out of stock

40

PLATE STRG DAMP FRCTN

46104-005

Out of stock

41

PLATE STRG DAMP ANCHR

46105-005

Out of stock

42

PLATE-STRG DAMP STEEL

46106-008

Out of stock

43

SPRING-STEERING DAMP

46124-006

Out of stock

44

NUT STRG DAMPER GUIDE

46125-005

Out of stock

45

PIN-COTTER,1.6X15

550D1615

Out of stock

46

BOLT SMALL

114G0812

Out of stock

47

WASHER SPRING 8MM

461F0800

Out of stock

48

BOLT-UPSET,6X12

112G0612

Out of stock

49

WASHER SPRING 6MM

461F0600

Out of stock

50

WASHER-PLAIN-SMALL,6MM

410B0600

Out of stock

51

CLAMP,CABLE

92037-046

Out of stock

52

GUIDE,R.H FORK COVER

44064-011

Out of stock

53

GUIDE,L.H FORK COVER

44064-012

Out of stock

54

CAP,FORK COVER

44032-005

Out of stock

55

GASKET,FORK COVER

44045-039

Out of stock
