1977 Kawasaki KH100-B8 Rear Hub/brake Diagram

← All diagrams

Find the part on the Rear Hub/brake diagram for your 1977 Kawasaki KH100-B8, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

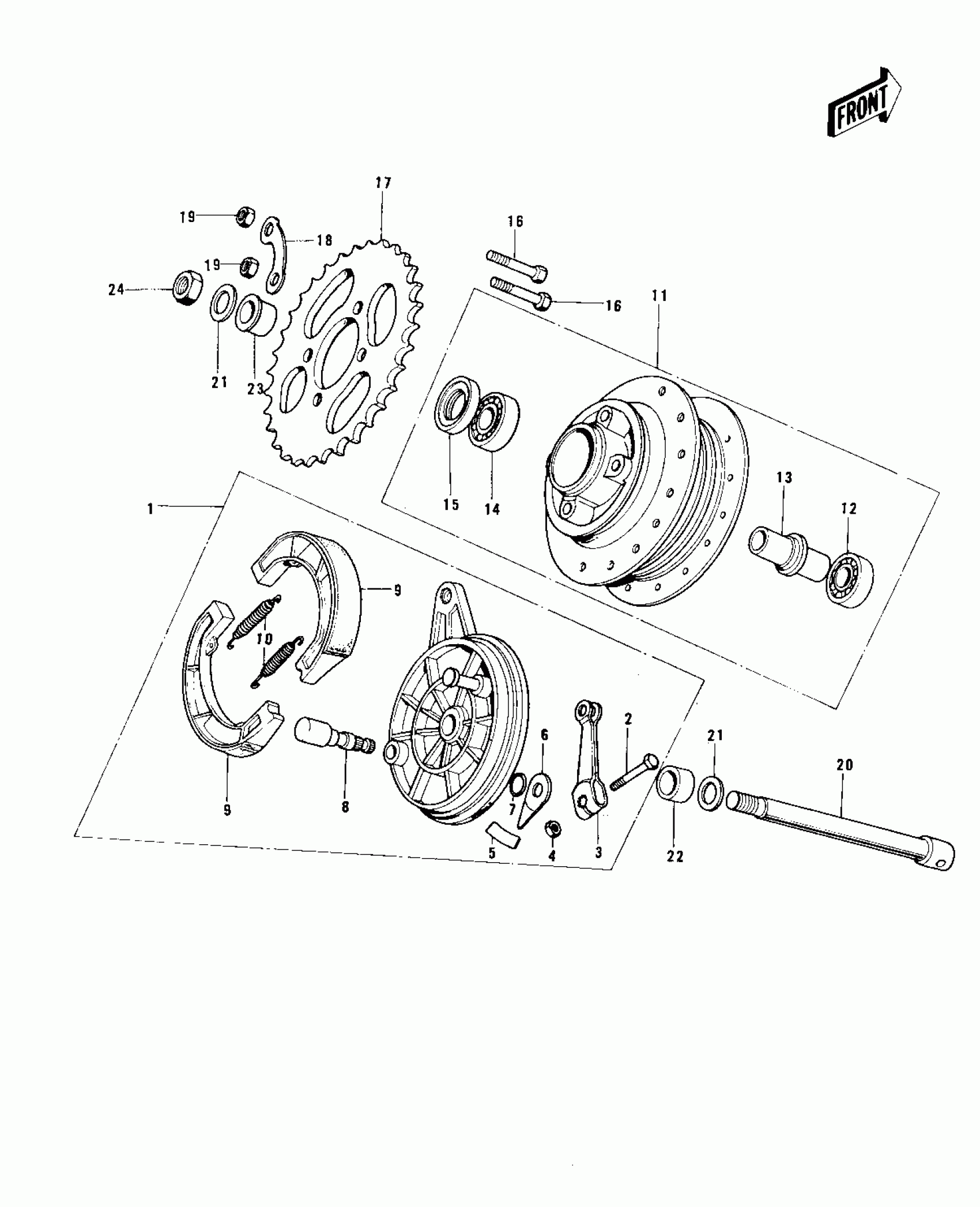

1977 Kawasaki KH100-B8 Rear Hub/brake Diagram

#

Description
Price
Status
Order Qty

1

PANEL-ASY,RR BRK,BUFF

42006-067-80

$117.51

In stock

2

BOLT-UPSET

112G0630

Out of stock

2

BOLT-UPSET

112G0630

Out of stock

3

LEVER,FRONT BRAKE CAM

41053-002

Out of stock

4

NUT,6MM

41072-007

$3.12

In stock

5

LABEL,FR BRK SHOE

41084-002

$1.83

In stock

6

$13.78

In stock

7

RING-O,BRAKE CAM

92055-004

Out of stock

8

$18.31

In stock

9

SHOE-BRAKE

41048-1085

$20.89

In stock

10

SPRING,BRAKE SHOE

92081-1766

$6.39

In stock

11

$146.70

In stock

12

BEARING BALL #6301Z

601B6301Z

Out of stock

13

SPACER RR HUB BEARING

42010-003

Out of stock

14

BEARING BALL #6301

601B6301

Out of stock

15

OIL SEAL RR BRK DRUM

92052-001

Out of stock

16

BOLT REAR SPROCKET

92001-021

Out of stock

17

REAR SPROCKET 37T

42041-020

Out of stock

17

REAR SPROCKET 42T

42041-051

$69.68

In stock

18

WASHER RR SPRCKT LOCK

92088-003

Out of stock

19

NUT,8MM

311B0800

Out of stock

20

AXLE,12X206

41068-1091

Out of stock

21

WASHER PLAIN 12MM

411B1200

Out of stock

22

COLLAR,12.2X22X28.5

42032-006

Out of stock

23

COLLAR REAR HUB L.H

42032-005

Out of stock

24

NUT-HEX-FINE

314B1200

Out of stock
