1976 Kawasaki KD80 Carburetor Diagram

← All diagrams

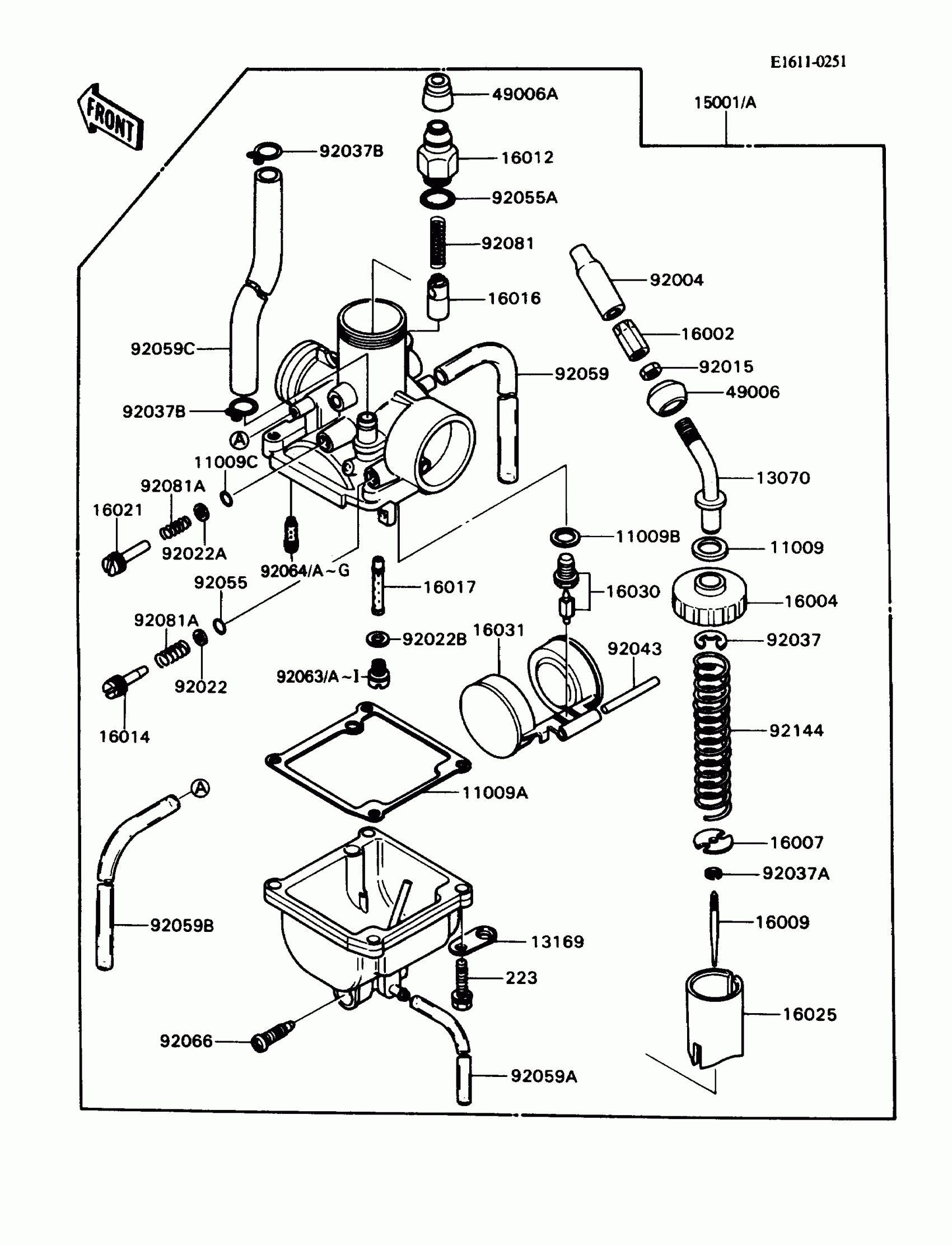

Find the part on the Carburetor diagram for your 1976 Kawasaki KD80, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1976 Kawasaki KD80 Carburetor Diagram

#

Description
Price
Status
Order Qty

1

BOOT,CARBURETOR

14038-035

Out of stock

2

PLUG,12X40

16147-001

$4.30

In stock

3

SPRING COIL

92081-047

$8.95

In stock

4

GROMMET,OVERFLOW PIPE

16136-007

Out of stock

5

CARBURETOR ASSY

16001-251

$300.38

In stock

6

CABLE ADJUSTER

16002-002

$9.63

In stock

7

$7.53

In stock

8

$17.49

In stock

9

SPRING,THROTTLE STOP SCREW

16022-005

Out of stock

10

CAP-CHAMBER,MIXING

16004-010

$19.83

In stock

11

TOP-CHAMBER,MIXING

16005-005

$19.51

In stock

12

$14.22

In stock

13

$10.54

In stock

14

CLAMP,E-TYPE

16008-010

$8.95

In stock

15

NEEDLE-JET,4EJ7

16009-059

$38.22

In stock

16

VALVE-THROTTLE,CA2.0

16025-057

Out of stock

17

$1.73

In stock

18

ROD,THROTTLE VLV STP

16024-012

Out of stock

19

$11.00

In stock

20

CLAMP

92037-1077

Out of stock

21

$15.07

In stock

22

SPRING,STARTER PLUNGER

16013-010

Out of stock

23

PLUNGER,STARTER

16016-012

$41.12

In stock

24

SCREW-PILOT AIR

16014-002

Out of stock

25

$7.97

In stock

26

SCREW,CLAMP

16010-004

$4.90

In stock

27

NUT 6MM

311B0600

Out of stock

28

$20.68

In stock

29

$3.98

In stock

30

VALVE-FLOAT,#2.0

16030-001

$50.69

In stock

31

NEEDLE JET 0-6

16017-089

Out of stock

32

WASHER,MAIN JET

16034-001

$3.57

In stock

33

JET-MAIN,#A80R

92063-1030

$15.86

In stock

33

JET-MAIN,#75R

92063-109

Out of stock

33

JET-MAIN,#A77.5R

92063-1032

$15.86

In stock

33

JET-MAIN,#82.5R

92063-124

$15.86

In stock

33

JET-MAIN,#85R

92063-093

$15.86

In stock

34

JET-PILOT,#17.5

92064-020

Out of stock

35

PIN,FLOAT

16032-003

$5.95

In stock

36

FLOAT

16031-015

$59.81

In stock

37

$1.68

In stock

38

KNOB,CARBURETOR

92077-022

$10.25

In stock

39

$2.08

In stock
