1979 Kawasaki KD175-A4 Front Hub/brake Diagram

← All diagrams

Find the part on the Front Hub/brake diagram for your 1979 Kawasaki KD175-A4, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

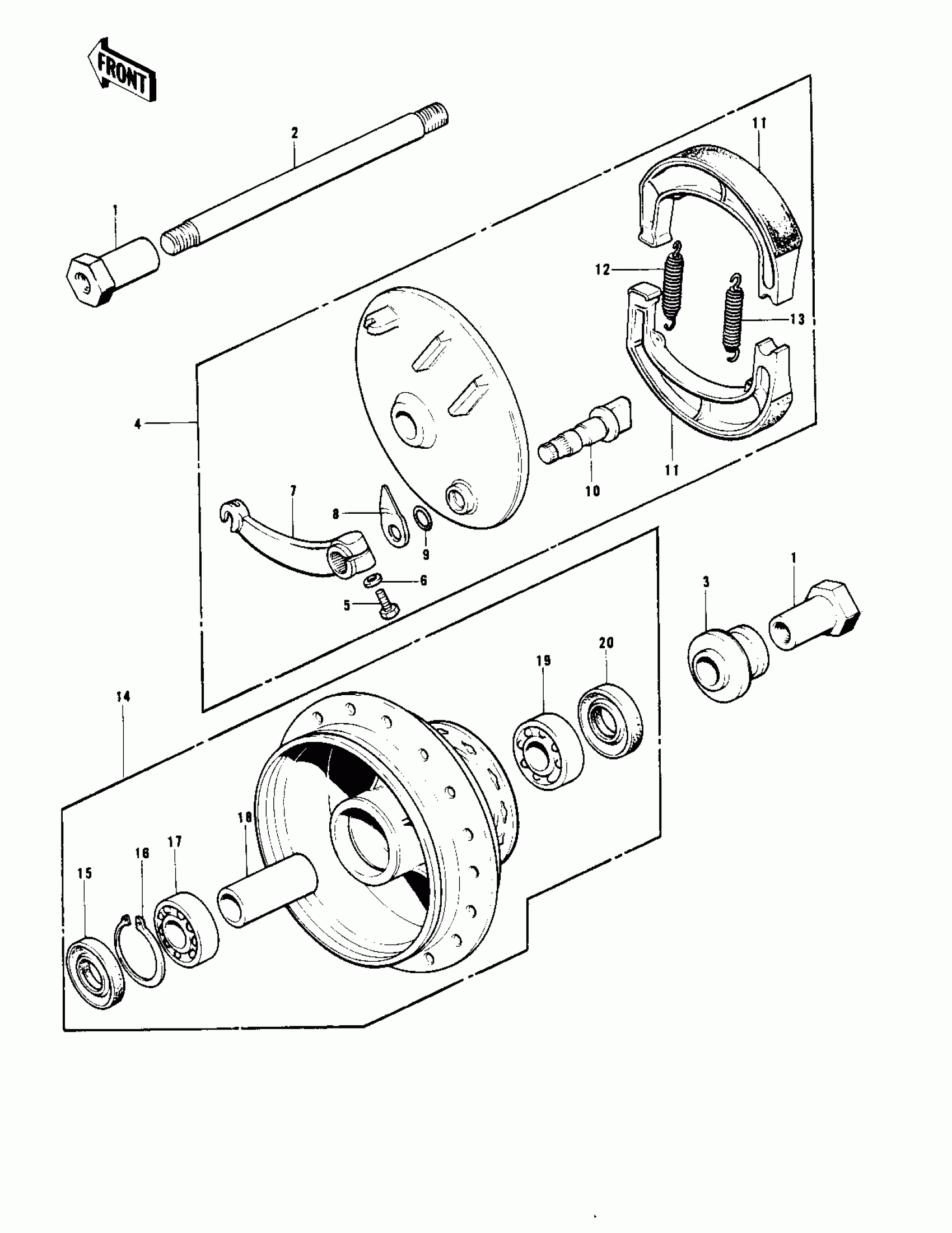

1979 Kawasaki KD175-A4 Front Hub/brake Diagram

#

Description
Price
Status
Order Qty

1

COLLAR,FRONT AXLE

41069-024

Out of stock

2

AXLE,FRONT

41068-043

Out of stock

3

COLLAR,FRONT AXLE

41069-025

$14.17

In stock

4

PANEL-ASY,FR BRK BUFF

41035-076-80

$222.91

In stock

5

BOLT 6X22

112B0622

Out of stock

6

$1.19

In stock

7

LEVER,FRNT BRAKE CAM

41053-020

Out of stock

8

$13.20

In stock

9

RING-O,BRAKE CAM

92055-004

Out of stock

10

$18.31

In stock

11

SHOE,BRAKE

41048-015

Out of stock

12

SPRING,BRAKE SHOE

92081-1766

$6.39

In stock

13

SPRING,BRAKE SHOE

92081-1550

$9.20

In stock

14

DRUM-ASSY,FR BRK,BUFF

41034-037-80

$214.64

In stock

15

OIL SEAL,FR BK DRUM

92050-059

Out of stock

16

$2.37

In stock

17

BEARING BALL #6301

601B6301

Out of stock

18

$15.76

In stock

19

$10.56

In stock

20

OIL SEAL

654A193208

$3.78

In stock
