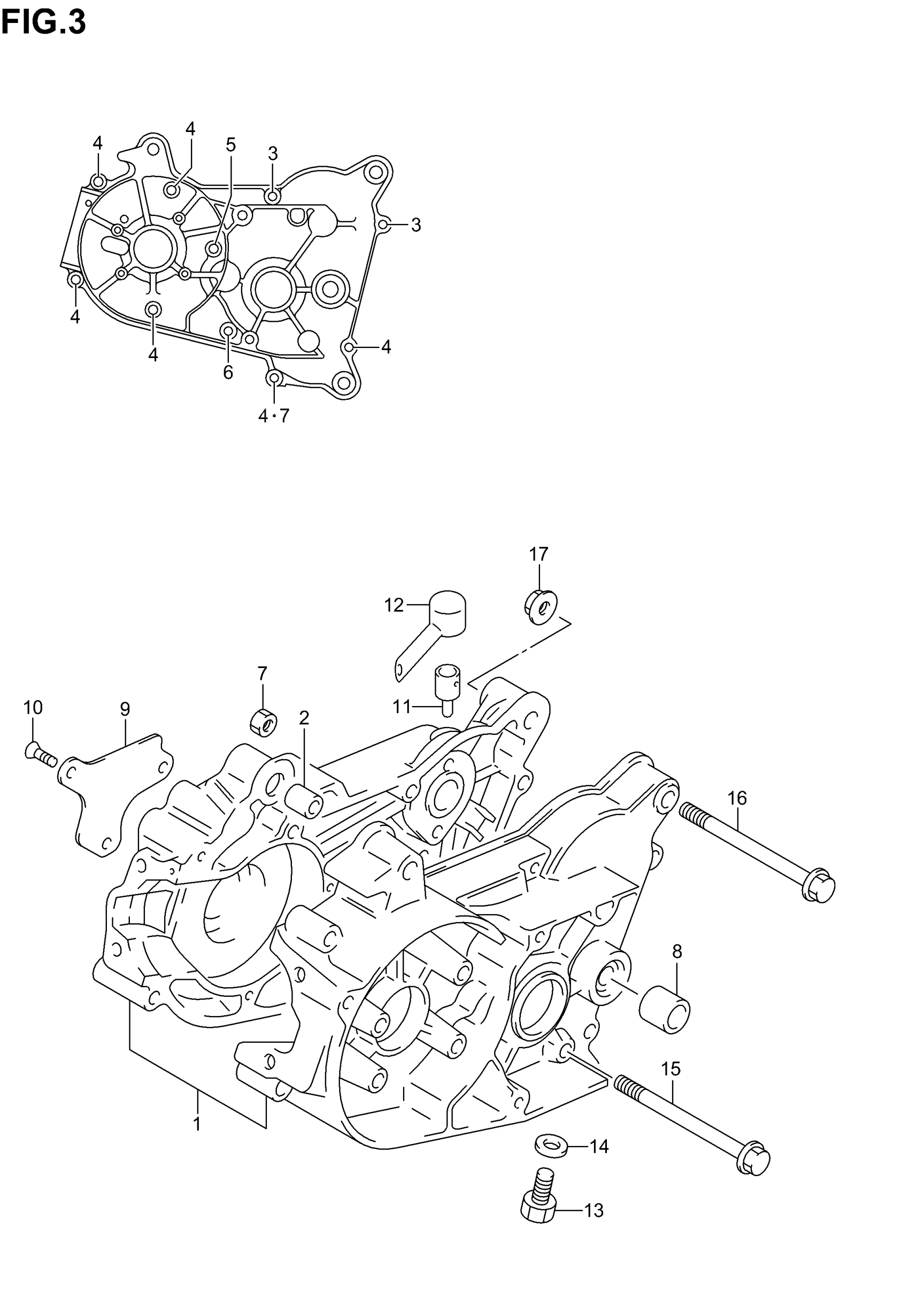

Suzuki JR50 (2006) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 8 This part replaces 11300-04843.

11300-04844

Unavailable

2

PIN

04211-11129

Unavailable

3

SCREW, SEAT SUPPORT BRK This part replaces 02112-06303.

02112-0630A

Unavailable

4

SCREW This part replaces 02112-06353.

02112-0635B

Unavailable

5

SCREW This part replaces 02112-06403.

02112-0640A

Unavailable

6

SCREW This part replaces 02112-06553.

02112-0655B

Unavailable

7

NUT This part replaces 08310-00063.

08310-0006A

Unavailable

8

BUSH, COUNTER SHAFT

09304-10005

Unavailable

9

PLATE, OIL RESERVOIR

12521-04000

Unavailable

10

SCREW This part replaces 02122-04103.

02122-0410A

Unavailable

11

PLUG, BREATHER

24821-09001

Unavailable

12

BREATHER PLUG C This part replaces 24822-20000.

24822-20001

Unavailable

13

PLUG, OIL DRAIN

09247-10008

Unavailable

14

GASKET

09168-10002

Unavailable

15

BOLT (8X80) This part replaces 09103-08397.

09103-08016

Unavailable

16

BOLT

09103-08099

Unavailable

17

NUT This part replaces 08319-31088.

08319-3108A

Unavailable
