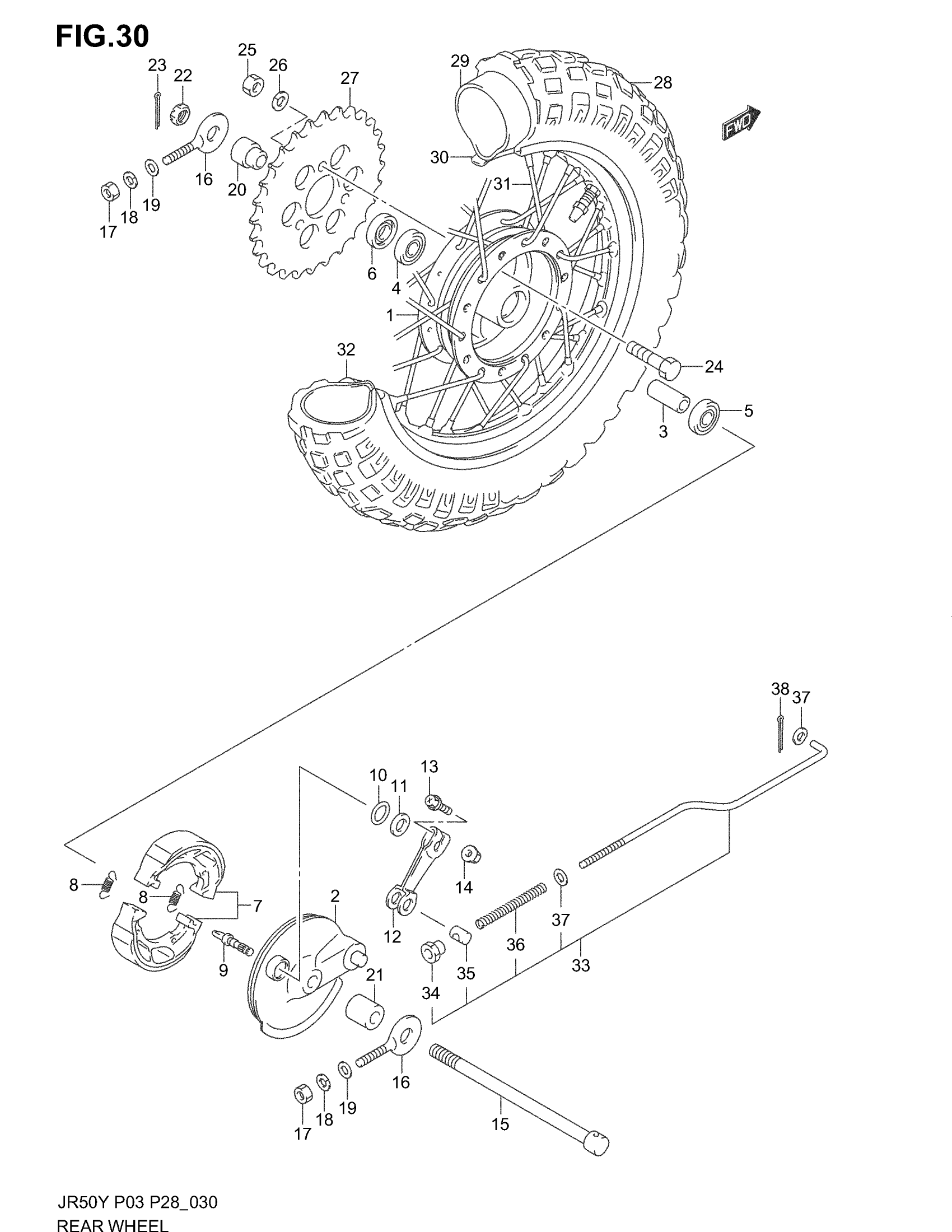

Suzuki JR50 (2004) REAR WHEEL Diagram

#

Description
Price

1

HUB, REAR WHEEL

64110-04400

Unavailable

2

PANEL, REAR BRAKE ANCHOR

64210-04400

Unavailable

3

SPACER (10.2X16X55)

09180-10149

Unavailable

4

BEARING, LH

09262-10015

Unavailable

5

BEARING, RH

08143-60007

$21.52

6

OIL SEAL (15X27X6)

09284-15004

Unavailable

7

SHOE SET, BRAKE | Includes Item(s) 8

64400-04811

Unavailable

8

SPRING

09443-07025

Unavailable

9

CAM, BRAKE

54441-04001

Unavailable

10

O RING (D:2.4,ID:9.6) | MODEL Y/K1/K2/K3

09280-10013

Unavailable

10

O RING (D:2.4,ID:9.6) | MODEL K4 This part replaces 09280-10006.

09280-10013

Unavailable

11

WASHER (10.5X18X1)

09160-10121

Unavailable

12

LEVER, BRAKE CAM

64451-04000

Unavailable

13

BOLT, BRAKE CAM LEVER This part replaces 02162-05303.

01550-0525A

Unavailable

14

NUT This part replaces 08316-10053.

08316-1005A

Unavailable

15

AXLE, REAR

54711-04410

Unavailable

16

ADJUSTER, CHAIN

61411-04000

Unavailable

17

NUT This part replaces 08310-00063.

08310-0006A

Unavailable

19

.WASHER This part replaces 08322-01063.

08322-0106B

Unavailable

20

SPACER, LH (L:22)

64751-04410

Unavailable

21

SPACER, RH (10X20X21)

64741-04410

Unavailable

22

NUT

09141-10006

Unavailable

23

COTTER PIN This part replaces 04111-20208.

04111-2020A

Unavailable

24

BOLT (8X36)

09105-08011

Unavailable

25

NUT This part replaces 08310-00083.

08310-0008A

Unavailable

26

LOCK WASHER

09162-08008

Unavailable

27

SPROCKET, REAR (NT:28)

64511-04411

Unavailable

28

TIRE, REAR (2.50-10)

55100-04410

Unavailable

29

TUBE ASSY, WHEEL INNER

55200-04410

Unavailable

30

PROTECTOR, INNER TUBE

55261-04410

Unavailable

31

SPOKE SET, REAR WHEEL

55300-04820

Unavailable

32

RIM, WHEEL (1.40X10)

55311-04410

Unavailable

33

ROD ASSY, REAR BRAKE | Includes Item(s) 34 - 38

43300-04410

Unavailable

34

NUT

09150-05003

Unavailable

35

PIN

09209-10001

Unavailable

36

SPRING

09440-09004

Unavailable

38

.COTTER PIN This part replaces 04111-20158.

04111-2015A

Unavailable
