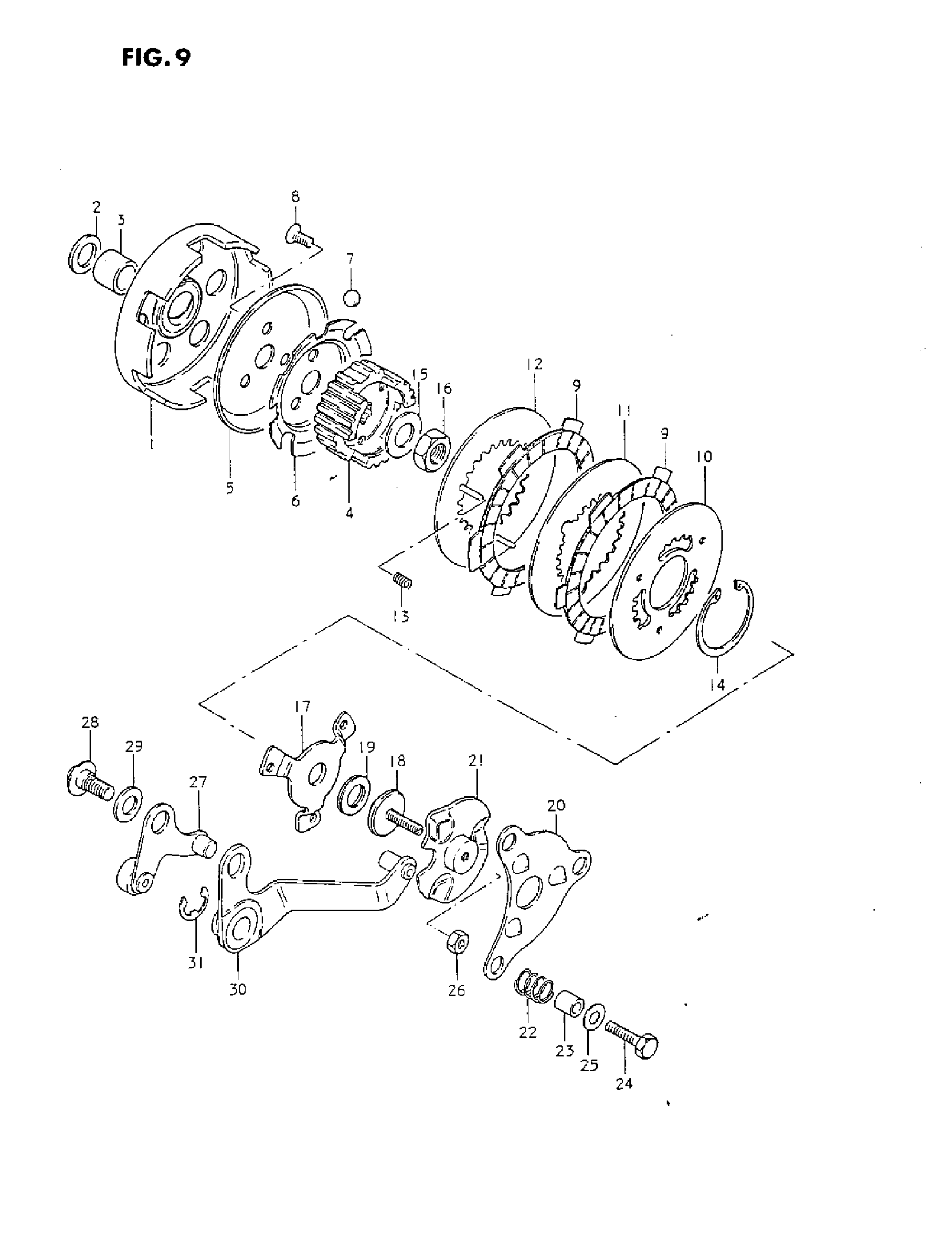

Suzuki JR50 (1993) CLUTCH Diagram

#

Description
Price

1

GEAR, PRIMARY DRIVE (NT:20)

21110-04400

Unavailable

2

WASHER (14X24X3)

09160-14012

Unavailable

3

SPACER (14X19X18)

09180-14003

Unavailable

4

HUB, SLEEVE

21411-04400

Unavailable

5

PLATE, BALL

21431-04400

Unavailable

6

GUIDE, BALL

21631-04400

Unavailable

7

BALL

06111-12004

Unavailable

8

SCREW

02122-06167

Unavailable

9

PLATE, CLUTCH DRIVE (T:2.6) This part replaces 21441-04400.

21441-09D02

Unavailable

10

PLATE, DRIVEN OUTER

21451-04400

Unavailable

11

PLATE, DRIVEN

21452-04400

Unavailable

12

PLATE, INNER

21454-04400

Unavailable

13

SPRING This part replaces 09440-06007.

09440-06007-XC0

Unavailable

14

CIRCLIP This part replaces 08331-41386.

08331-4138A

Unavailable

15

WASHER

09164-12016

Unavailable

16

NUT

09140-12012

Unavailable

17

PLATE, PRESSURE

21461-04400

Unavailable

18

PIECE, PUSH

23121-04400

Unavailable

19

BEARING

09263-10002

Unavailable

20

PLATE, RELEASE

23241-04400

Unavailable

21

PLATE, RELEASE INNER

23230-04400

Unavailable

22

SPRING

09440-12018

Unavailable

23

SPACER (6X9X10.3)

09180-06065

Unavailable

24

BOLT | MODEL N/P This part replaces 01107-06207.

01500-06207

Unavailable

24

BOLT | MODEL R This part replaces 01550-06203.

01550-0620A

Unavailable

25

WASHER | MODEL N/P This part replaces 08322-21067.

08322-01067

Unavailable

26

.NUT | model N/P This part replaces 08310-11067.

08310-00067

Unavailable

26

NUT | MODEL R This part replaces 08310-00063.

08310-0006A

Unavailable

27

LINK PLATE, RELEASE ARM

23210-04400

Unavailable

28

BOLT

09111-08032

Unavailable

29

WASHER, GEAR SHAFT This part replaces 08211-08161.

09181-08167

Unavailable

30

ARM, RELEASE PLATE

23220-04400

Unavailable

31

E-RING, BUSH This part replaces 08332-11093.

08332-1109A

Unavailable
