1987 Suzuki JR50 Frame Cover Diagram

← All diagrams

Find the part on the Frame Cover diagram for your 1987 Suzuki JR50, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

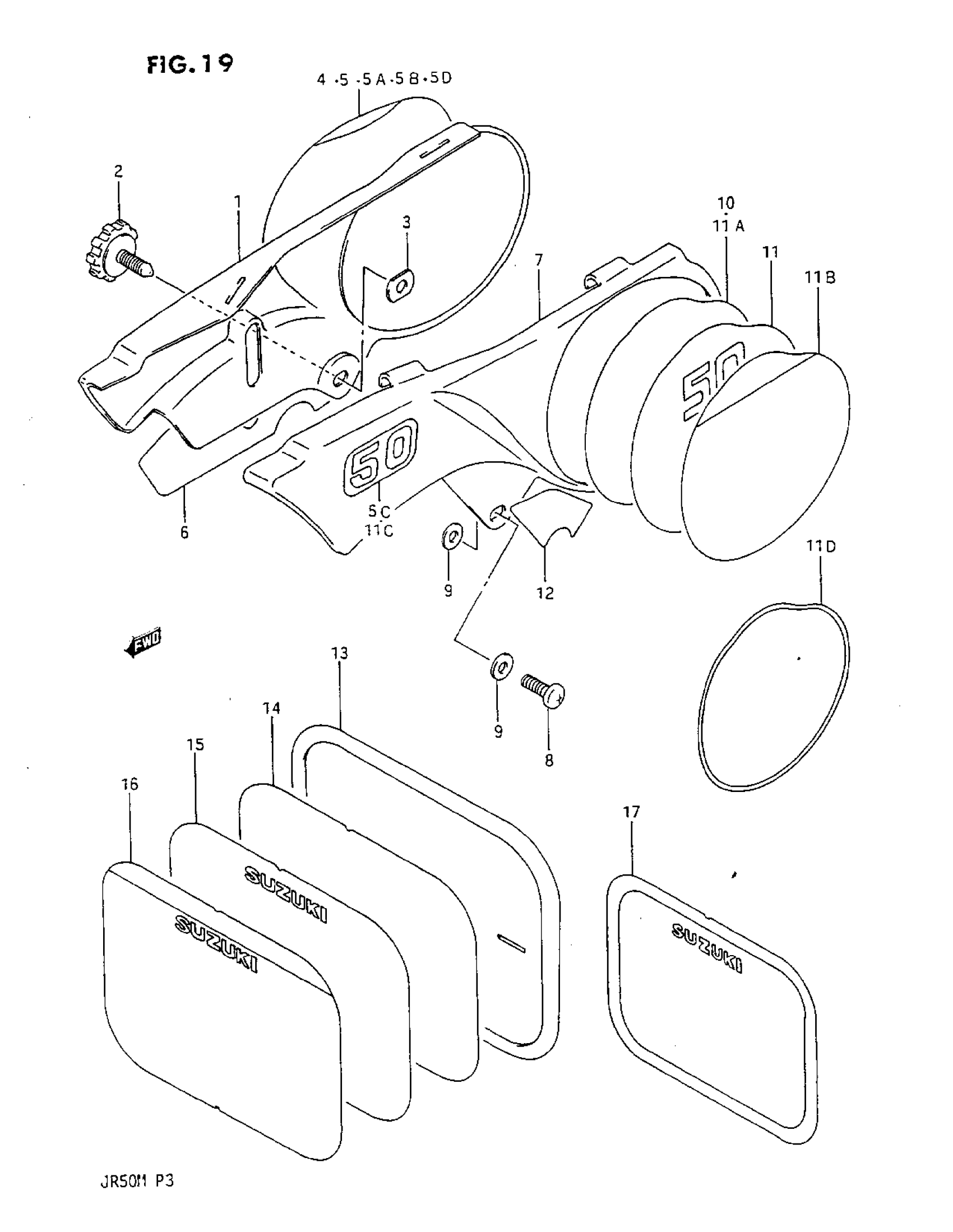

1987 Suzuki JR50 Frame Cover Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COVER, FRAME RH (YELLOW) | MODEL F/G This part replaces 47111-04420-163.

47111-04420-25Y

1
Out of stock

1

COVER, FRAME RH (YELLOW) | MODEL H/J/K/L/M

47111-04420-25Y

1
Out of stock

2

KNOB

47130-33101

1
Out of stock

3

STOPPER, KNOB

09152-06002

1
Out of stock

4

EMBLEM, REAR RH (BLACK) | MODEL F This part replaces 68131-04400.

68131-04430-291

1
Out of stock

5

EMBLEM, REAR RH (BLACK) | MODEL G/H This part replaces 68131-04420-81W.

68131-04430-291

1
Out of stock

5

EMBLEM, REAR RH (BLACK) | MODEL J

68131-04430-291

1
Out of stock

5

EMBLEM, REAR RH (BLUE) | MODEL K

68131-04430-08K

1
Out of stock

5

TAPE, RH | MODEL L

68135-04400-2DN

1
Out of stock

5

EMBLEM, "50" | MODEL M

68132-04410-9SG

1
Out of stock

5

TAPE, FRAME COVER RH | MODEL M

68135-04410-0YE

1
Out of stock

6

EMBLEM, LOWER RH

68131-04410

1
Out of stock

7

COVER, FRAME LH (YELLOW) | MODEL F/G This part replaces 47211-04420-163.

47211-04420-25Y

1
Out of stock

7

COVER, FRAME LH (YELLOW) | MODEL H/J/K/L/M

47211-04420-25Y

1
Out of stock

8

SCREW This part replaces 02112-06128.

02112-06127

1
Out of stock

9

WASHER This part replaces 09160-06006.

09160-06084

2
Out of stock

10

EMBLEM, REAR LH | MODEL F

68141-04400

1
Out of stock

11

NO DESCRIPTION AVAILABLE | MODEL G/H This part replaces 68141-04420-81W.

68141-04420-9CB

1
Out of stock

11

EMBLEM, REAR LH (BLACK) | MODEL J

68141-04430-291

1
Out of stock

11

EMBLEM, REAR LH (BLUE) | MODEL K

68141-04430-08K

1
Out of stock

11

TAPE, LH | MODEL L

68145-04400-2DN

1
Out of stock

11

EMBLEM, "50" | MODEL M

68132-04410-9SG

1
Out of stock

11

TAPE, FRAME COVER LH | MODEL M

68145-04410-0YE

1
Out of stock

12

EMBLEM, LOWER LH

68141-04410

1
Out of stock

13

PLATE, FRONT NUMBER (YELLOW) | MODEL F/G This part replaces 94911-04420-163.

94911-04420-25Y

1
Out of stock

13

PLATE, FRONT NUMBER (YELLOW) | MODEL H/J/K/L/M

94911-04420-25Y

1
Out of stock

14

EMBLEM, FRONT | MODEL F/G/H/J

68169-04410

1
Out of stock

15

EMBLEM, FRONT | MODEL K

68169-04420-71Z

1
Out of stock

16

EMBLEM, FRONT | MODEL L

68725-04400-2DP

1
Out of stock

17

EMBLEM, FRONT | MODEL M

68725-04410-0YF

1
Out of stock
