1980 Yamaha IT250 (IT250G) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1980 Yamaha IT250 (IT250G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

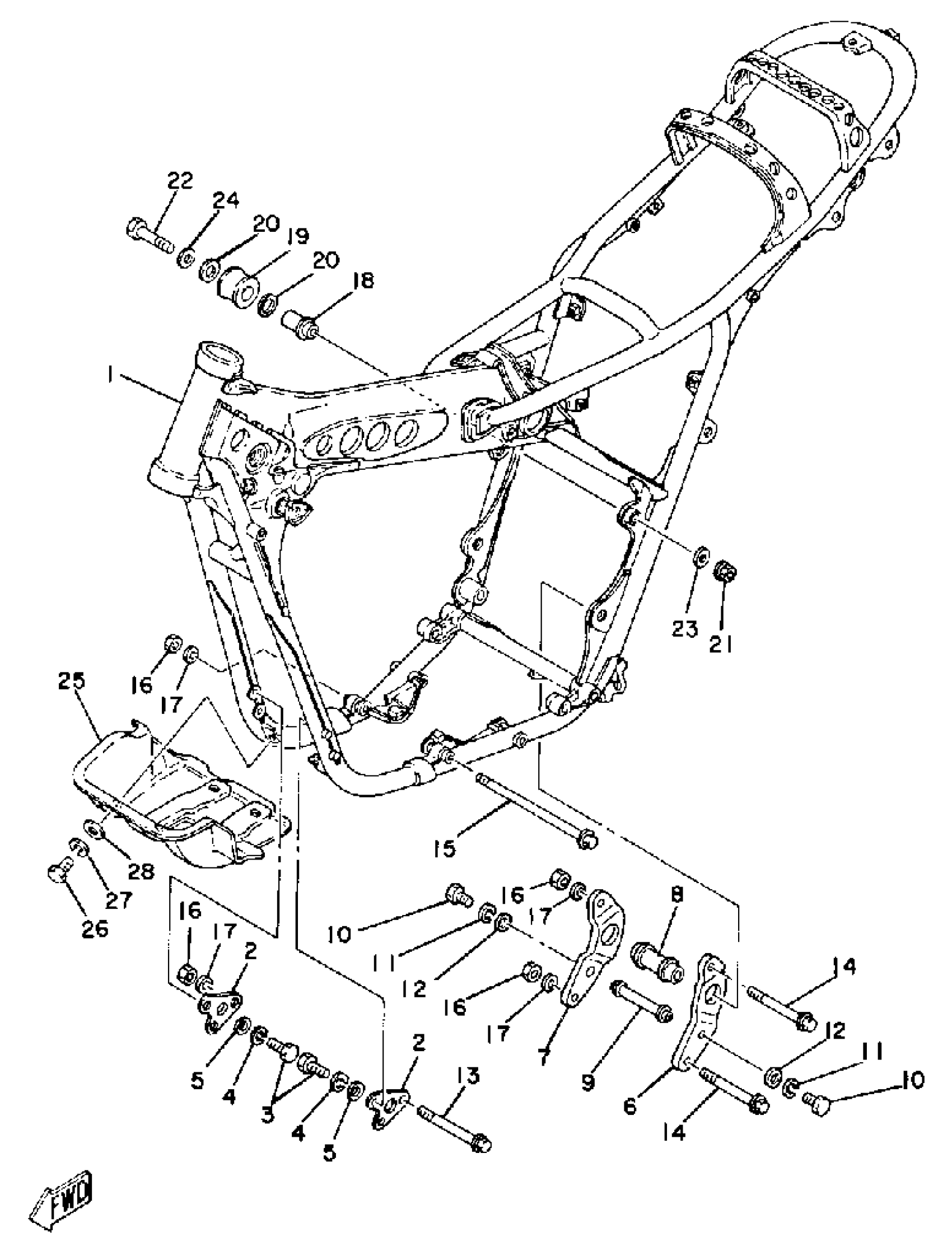

1980 Yamaha IT250 (IT250G) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(3R8-21110-00-33)

1
Out of stock

2

BRACKET, FRT UPR 1 (2K7-21415-00)

2X4-21415-00-00

1
Out of stock

3

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

6

BRACKET, REAR LWR 1

2K7-21427-00-00

1
Out of stock

7

BRACKET, REAR LWR 2

(2K7-21428-00-00)

1
Out of stock

8

SPACER

(2K7-21459-00-00)

1
Out of stock

9

BOSS, ENGINE MOUNT

(2K7-21424-00-00)

1
Out of stock

10

BOLT, HEXAGON

97013-08020-00

1

$1.54

In stock

11

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

12

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

13

BOLT, FLANGE

95817-08100-00

1

$4.32

In stock

14

BOLT, FLANGE

95817-08090-00

1

$3.54

In stock

15

BOLT, FLANGE

95817-08180-00

1
Out of stock

16

NUT, SELF-LOCKING (3Y2)

90185-08089-00

—

$7.31

In stock

17

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

18

SHAFT

2K7-2148A-00-00

—
Out of stock

19

TENSIONER

2K6-22178-00-00

1
Out of stock

20

WASHER, PLATE

90201-13013-00

—

$6.29

In stock

21

NUT, NYLON

95717-08300-00

—

$2.57

In stock

22

BOLT, HEXAGON

97013-08055-00

—

$3.25

In stock

23

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

24

WASHER, PLAIN

92990-08200-00

1

$2.56

In stock

25

PROTECTOR, ENGINE

(2X7-21471-00-00)

1
Out of stock

26

BOLT(JA9)

90101-08691-00

—

$4.65

In stock

27

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

28

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock
