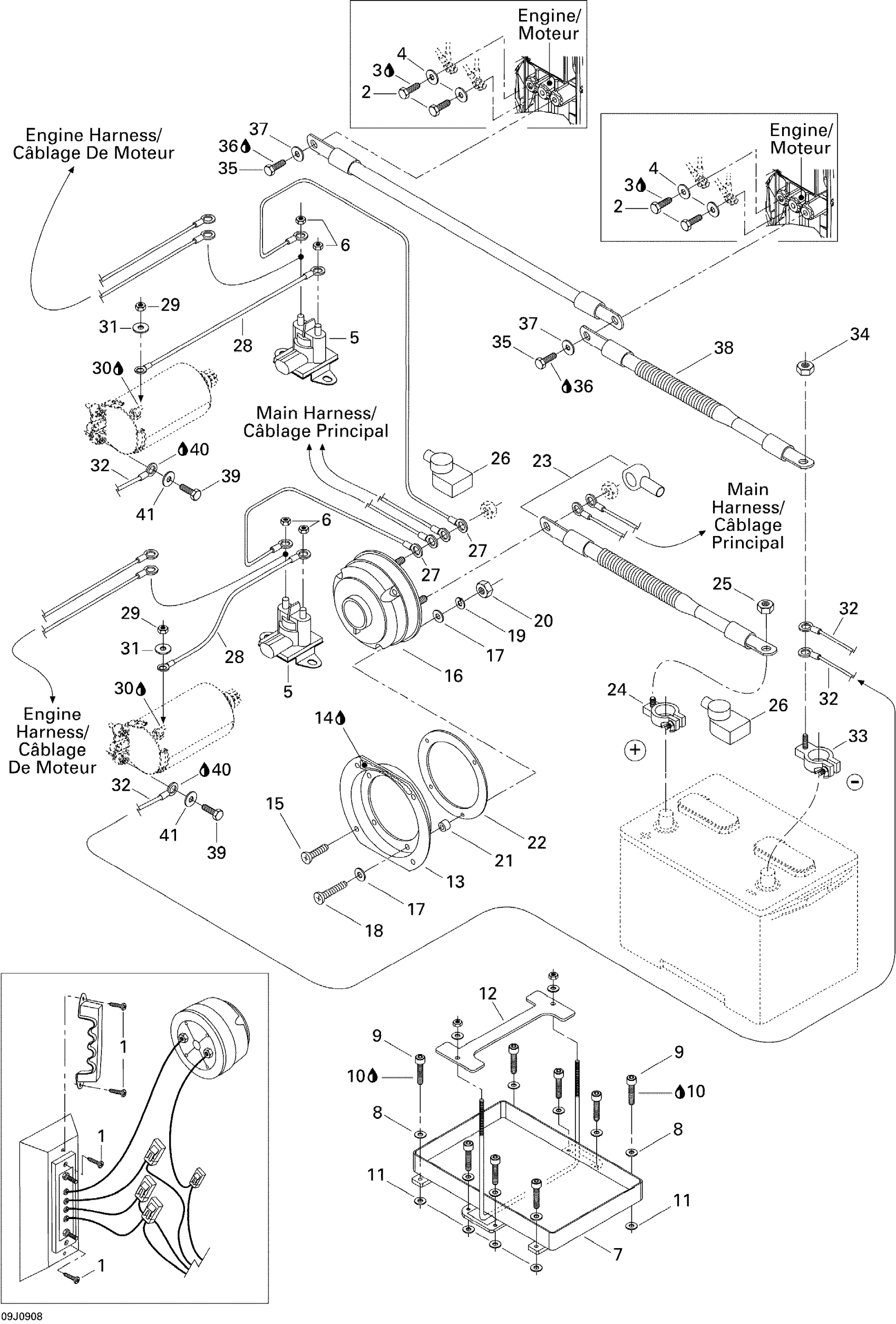

Sea-doo Islandia SE 2 x 215 SCIC, 2009 Electrical System Diagram

#

Description
Price

1

TAPPING PHILLIPS SCREW M4.2 X 13 - Call your local BRP dealership

209641360

Unavailable

2

Hex. Screw M6 X 12, Scotch Grip

207361260

Unavailable

3

Not Available As Spare Part - Friction Washer

Unavailable

4

$0.25

5

Starter Relay

278003012

Unavailable

6

$0.92

7

BATTERY SUPPORT KIT - Call your local BRP dealership

204470419

Unavailable

8

FLAT WASHER - Call your local BRP dealership

204100069

Unavailable

9

$1.42

10

Loctite 243, 10 ml

293800060

$20.77

11

FLAT WASHER, PLASTIC - Call your local BRP dealership

211200029

Unavailable

12

TOP BATTERY SUPPORT - Call your local BRP dealership

204471290

Unavailable

13

BATTERY SWITCH SUPPORT - Call your local BRP dealership

204470653

Unavailable

14

Silicone Sealant 51388, 300 ml

296000309

Unavailable

15

PHILLIPS SCREW M4.2 X 25 - Call your local BRP dealership

209642560

Unavailable

16

BATTERY SWITCH - Call your local BRP dealership

204470814

Unavailable

17

$0.64

18

SOCKET HEAD SCREW M5 X 50 - Call your local BRP dealership

205455060

Unavailable

19

Helical Lock Washer M5

234151601

Unavailable

20

Hex. Nut M5

232051600

Unavailable

21

NYLON SPACER - Call your local BRP dealership

204470330

Unavailable

22

SWITCH ADAPTOR - Call your local BRP dealership

204470813

Unavailable

23

POSITIVE CABLE, RED - Call your local BRP dealership

204470425

Unavailable

24

POSITIVE BATTERY POLE - Call your local BRP dealership

204470349

Unavailable

25

HEX. NUT 3/8-16 - Call your local BRP dealership

211100063

Unavailable

26

RED BOOT - Call your local BRP dealership

204470269

Unavailable

27

RED CABLE - Call your local BRP dealership

204470853

Unavailable

27

RED CABLE - Call your local BRP dealership | Starboard

204470838

Unavailable

28

Red Cable

204470852

Unavailable

28

Red Cable | Starboard

204471089

Unavailable

29

$0.92

30

Not Available As Spare Part - Friction Washer

Unavailable

31

$0.25

32

GROUND CABLE, PORT SIDE - Call your local BRP dealership

204470854

Unavailable

32

GROUND CABLE, STARBOARD - Call your local BRP dealership

204470840

Unavailable

33

NEGATIVE BATTERY POLE - Call your local BRP dealership

204470348

Unavailable

34

HEX. NUT 5/16?-18 - Call your local BRP dealership

204100052

Unavailable

35

Hex. Screw M6 X 12, Scotch Grip

207361260

Unavailable

36

Not Available As Spare Part - Friction Washer

Unavailable

37

Flat Washer M6, Stainless

234062600

Unavailable

38

GROUND CABLE - Call your local BRP dealership

204470839

Unavailable

39

Hex. Screw M6 X 12, Scotch Grip

207361260

Unavailable

40

Not Available As Spare Part - Friction Washer

Unavailable

41

$0.25
