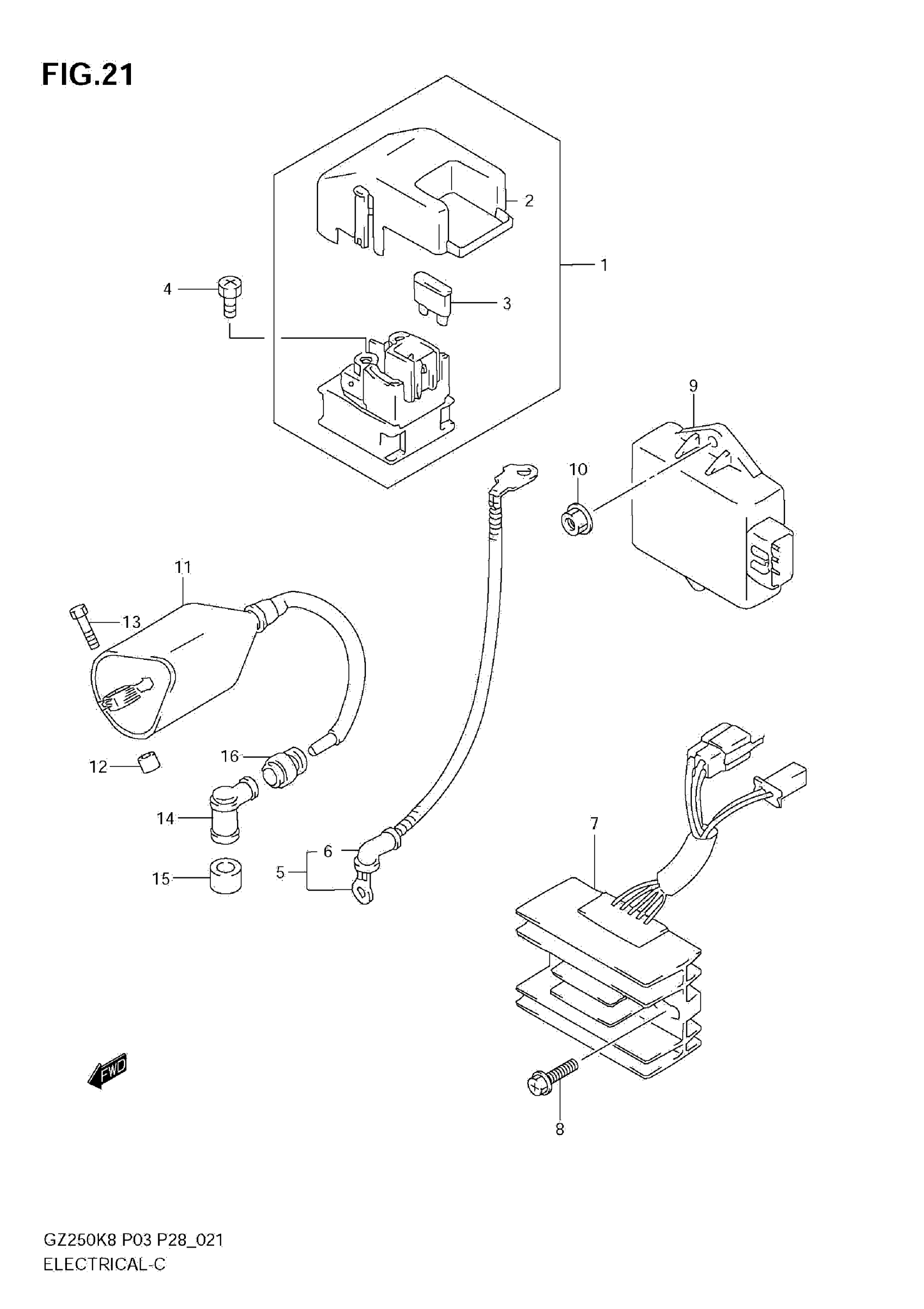

Suzuki GZ250K8 (2010) ELECTRICAL Diagram

#

Description
Price

1

RELAY ASSY,STAR This part replaces 31800C47E00J000.

31800-47E01

Unavailable

2

.COVER This part replaces 31861C47E00J000.

31861-47E00

Unavailable

3

.FUSE (20A) This part replaces 09481C20102J000.

09481-20102

Unavailable

4

SCREW (6X8)

09128-06013

Unavailable

5

WIRE, STARTER MOTOR LEAD

33810-0AE10

Unavailable

6

CAP, STARTER MOTOR This part replaces 31861C48B10J000.

31861-48B10

Unavailable

7

RECTIFIER ASSY, REGULATOR

32800-29B00

Unavailable

8

BOLT

02162-0620B

Unavailable

9

IGNITER ASSY

32900-13F00

Unavailable

10

NUT, IGNITER

08316-1006B

Unavailable

11

COIL ASSY,IGNIT This part replaces 33410-13F00.

33410-13F01

Unavailable

12

SPACER (6.2X12X14)

09180-06174

Unavailable

13

BOLT

01500-0535B

Unavailable

14

CAP, SPARK PLUG

33510-45010

Unavailable

15

SEAL, SPARK PLUG

33541-38210

Unavailable

16

SEAL,HIGH TENSION CORD (SIDE)

33542-38B00

Unavailable
