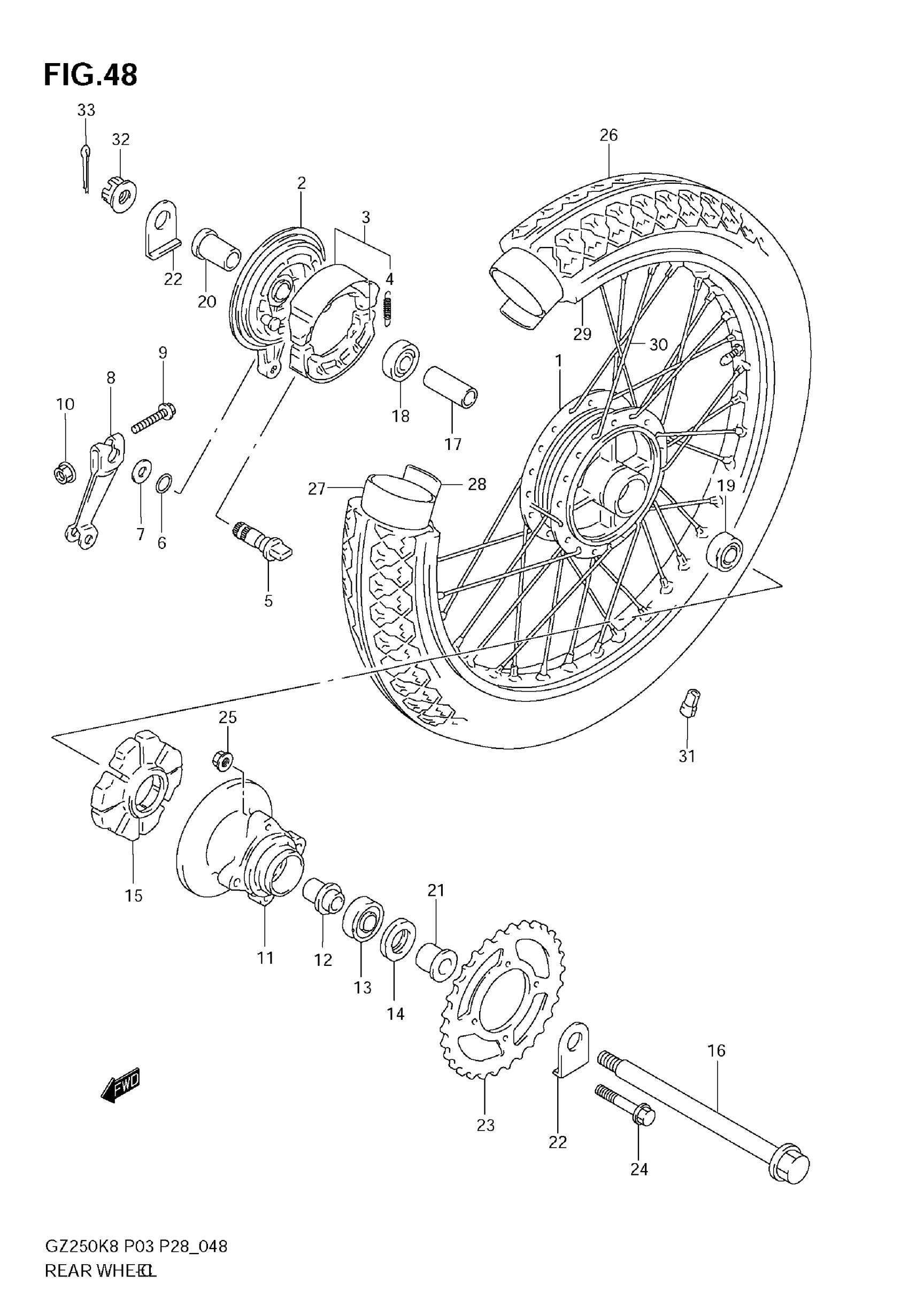

2009 Suzuki GZ250 Rear Wheel Diagram

← All diagrams

Find the part on the Rear Wheel diagram for your 2009 Suzuki GZ250, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2009 Suzuki GZ250 Rear Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, REAR WHEEL

64110-07005

1
Out of stock

2

PANEL, REAR BRAKE ANCHOR

64210-39115

1
Out of stock

3

SHOE SET, BRAKE | Includes Item(s) 4 This part replaces 54041-07E00.

54401-07820

1
Out of stock

4

SPRING

55421-20E00

2
Out of stock

5

CAM, BRAKE

54441-29305

1
Out of stock

6

O RING (D:2.5,ID:13.8) This part replaces 09280-14003.

09280-14011

1
Out of stock

7

WASHER

09160-14055

1
Out of stock

8

LEVER, BRAKE CAM

64451-30501

1
Out of stock

9

BOLT

01550-06407

1
Out of stock

10

NUT

08316-10067

1
Out of stock

11

DRUM, SPROCKET MOUNTING

64610-38300

1
Out of stock

12

RETAINER, MOUNTING DRUM

64733-38300

1
Out of stock

13

BEARING, DRUM (20X47X14)

09262-20069

1
Out of stock

14

SEAL,OIL (27X47X7) This part replaces 09285-28001.

09285-28004

1
Out of stock

15

SHOCK ABSORBER, HUB

64651-07001

1
Out of stock

16

AXLE, REAR

64711-12F00

1
Out of stock

17

SPACER, BEARING (15.3X21.7X63)

09180-15011

1
Out of stock

18

BEARING, WHEEL RH

08153-63027

1

$27.55

In stock

19

BEARING, WHEEL LH

08143-62027

1
Out of stock

20

SPACER, AXLE RH | MODEL K8 This part replaces 64741C12F00J000.

64741-12F00

1
Out of stock

20

SPACER, AXLE RH | MODEL K9

64741C12F10J000

—
Out of stock

21

SPACER, AXLE LH This part replaces 64751C12F00J000.

64751-12F00

1
Out of stock

22

WASHER, GUIDE

64712-08301

2
Out of stock

23

SPROCKET, REAR (NT:41)

64511-13FA0

1
Out of stock

24

BOLT (10X40)

09103-10044

4
Out of stock

25

NUT

08319-3110A

4
Out of stock

26

1

$560.05

In stock

27

TUBE ASSY, WHEEL INNER

65200-12FA0

1
Out of stock

28

PROTECTOR, INNER TUBE

65261-12FA0

1
Out of stock

29

RIM, REAR WHEEL (15XMT3.00)

65311-12F00

1
Out of stock

30

SPOKE SET, REAR WHEEL

65320-12F00

1

$79.62

In stock

31

BALANCER WHEEL (15G)

55411-26G00

1
Out of stock

31

BALANCER WHEEL (30G)

55413-41F00

1
Out of stock

32

NUT | MODEL K8

09159-14018

1
Out of stock

32

NUT | MODEL K9

08319-3114A

1
Out of stock

33

PIN | MODEL K8

04111-3025A

1
Out of stock
