TRANSMISSION

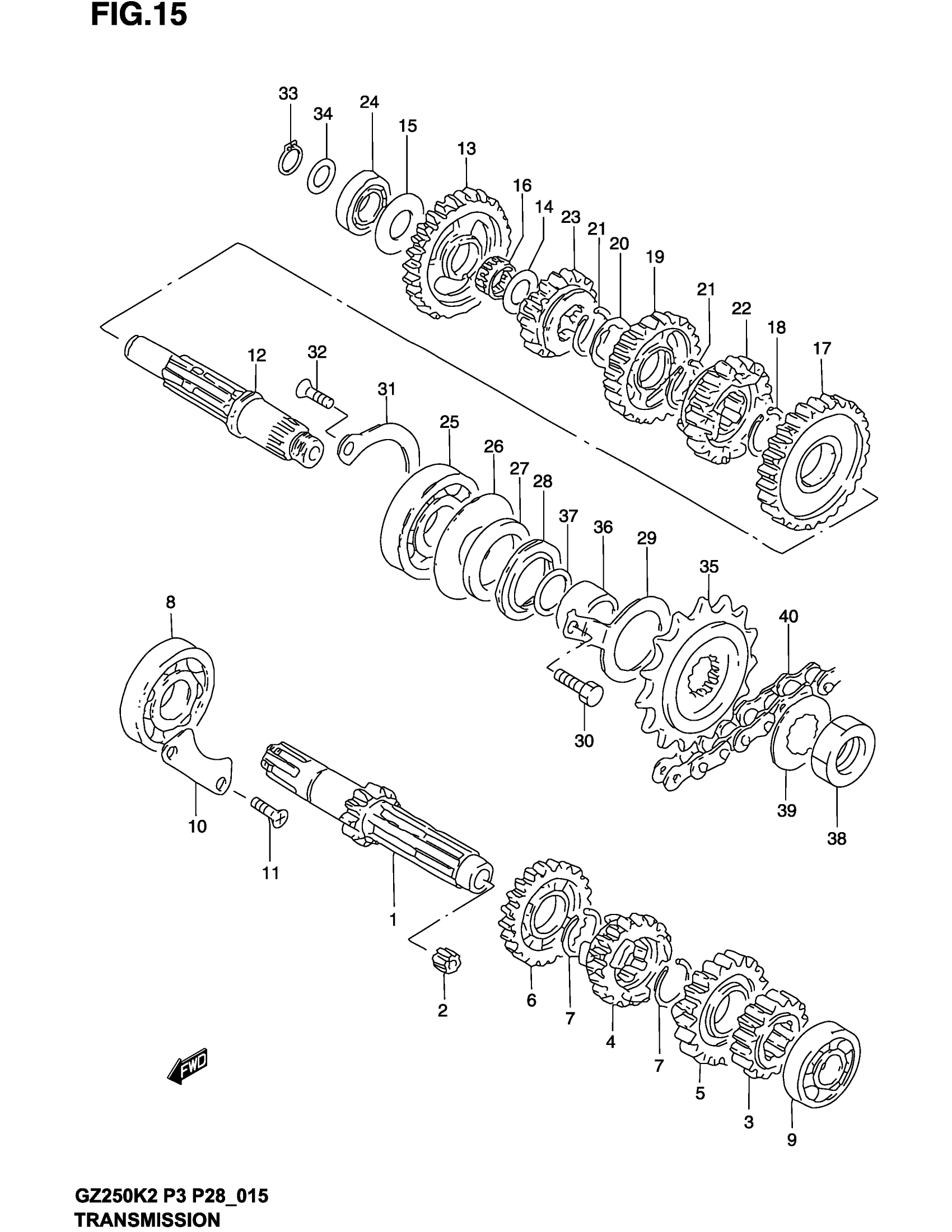

Suzuki GZ250 (2002) TRANSMISSION Diagram
#
1
SHAFT, COUNTER (NT:11) | Includes Item(s) 2 This part replaces 24120-38202.
24120-38203
Unavailable
2
BUSH
24125-38201
Unavailable
3
GEAR, 2ND DRIVE (NT:16)
24221-32412
Unavailable
4
GEAR, 3RD DRIVE (NT:19)
24231-38201
Unavailable
5
GEAR, 4TH DRIVE (NT:20)
24241-32401
Unavailable
6
GEAR, 5TH DRIVE (NT:22) This part replaces 24251-32402.
24251-32420
Unavailable
7
CIRCLIP
09380-22006
Unavailable
8
BEARING (22X56X16) This part replaces 09262-22014.
09262-22028
Unavailable
9
BEARING, CNTR SHAFT LH This part replaces 09262-17045.
09262-17046
Unavailable
10
RETAINER, BEARING
24741-38200
Unavailable
11
SCREW This part replaces 02112-06123.
02112-0612A
Unavailable
12
SHAFT, DRIVE
24130-38301
Unavailable
13
GEAR, 1ST DRIVEN (NT:29)
24311-32401
Unavailable
14
WASHER (17X28X1.0)
09181-17195
Unavailable
15
THRUST WASHER
08211-17363
Unavailable
16
BEARING (17X21X9.8)
09263-17004
Unavailable
17
GEAR, 2ND DRIVEN (NT:27)
24320-32411
Unavailable
18
CIRCLIP
09380-22006
Unavailable
19
GEAR, 3RD DRIVEN (NT:24)
24330-38202
Unavailable
20
LOCK WASHER
09167-22011
Unavailable
21
CIRCLIP
09380-22006
Unavailable
22
GEAR, 4TH DRIVEN (NT:20)
24341-38201
Unavailable
23
GEAR, 5TH DRIVEN (NT:18)
24351-38201
Unavailable
24
BEARING (17X36X12)
09264-17001
Unavailable
25
BEARING (22X56X16)
09262-22013
Unavailable
26
WASHER (35X55X1)
09160-35007
Unavailable
27
OIL SEAL (30X43X5) This part replaces 09282-30003.
09282-30004
Unavailable
28
OIL SEAL (30X43X7) This part replaces 09283-30040.
09283-30041
Unavailable
29
RETAINER, OIL SEAL
24751-38201
Unavailable
30
BOLT This part replaces 01500-06123.
01500-0612A
Unavailable
31
RETAINER, BEARING
24752-32400
Unavailable
32
SCREW This part replaces 02122-06123.
02122-0612A
Unavailable
33
CIRCLIP
08331-31179
Unavailable
34
WASHER (17X24X1.0)
09181-17139
Unavailable
35
SPROCKET,ENGINE This part replaces 27510-25D00.
27510-25D01
Unavailable
36
SPACER
27531-38300
Unavailable
37
O RING (D:2.5,ID:21)
09280-21008
Unavailable
38
NUT
09140-18008
Unavailable
39
LOCK WASHER
09167-22012
Unavailable
40
CHAIN ASSY,DRIV This part replaces 27600-14A10-110.
27600-14A20-110
Unavailable
