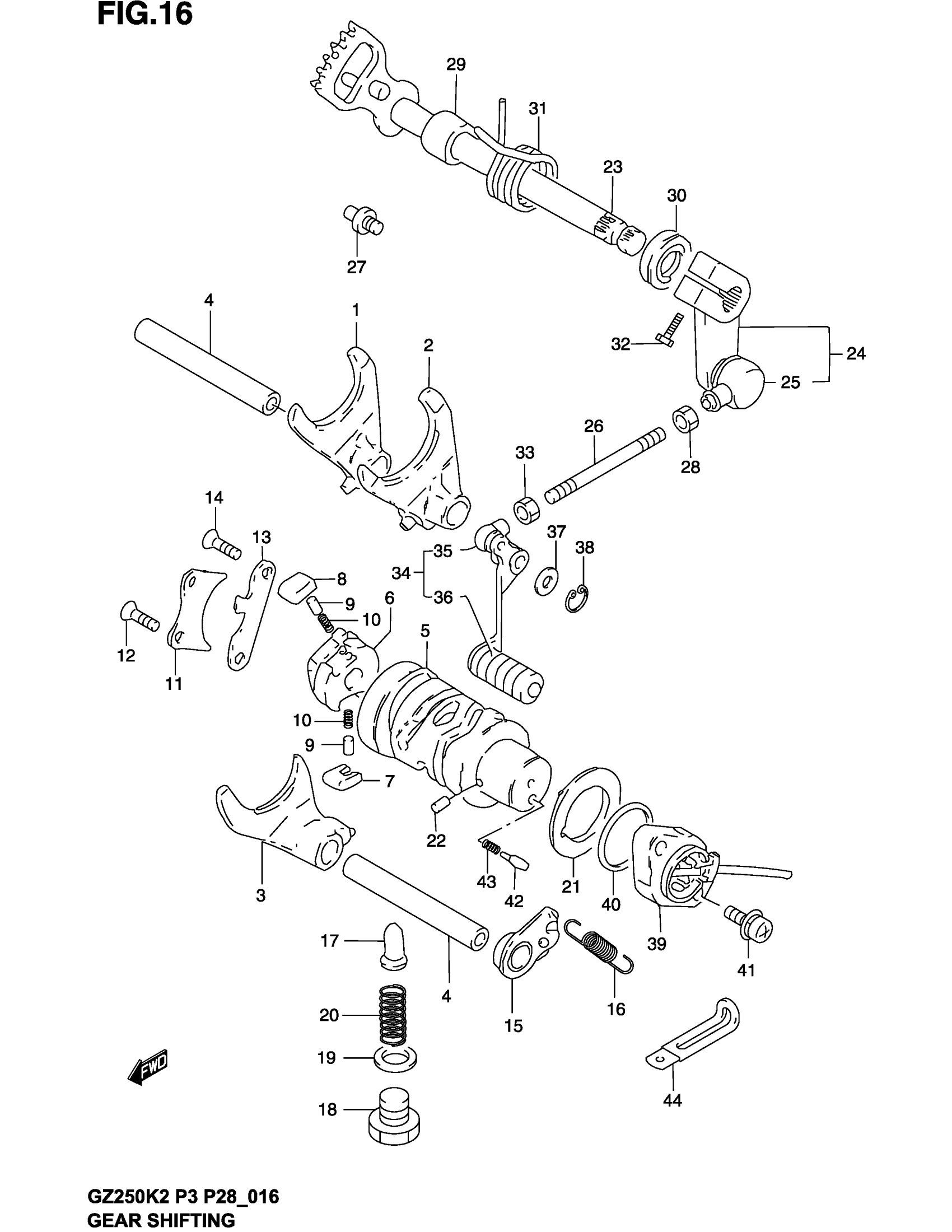

Suzuki GZ250 (2002) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT NO.1

25211-32402

Unavailable

2

FORK, GEAR SHIFT NO.2

25221-32403

Unavailable

3

FORK, GEAR SHIFT NO.3

25231-13F00

Unavailable

4

SHAFT, GEAR SHIFT FORK

25411-14331

Unavailable

5

CAM, GEAR SHIFT This part replaces 25310-13F00.

25310-13F10

Unavailable

6

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

Unavailable

7

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

8

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

9

ROLLER (5X8)

09261-05003

Unavailable

10

SPRING

09440-04003

Unavailable

11

LIFTER, GEAR SHIFT POLE

25331-38201

Unavailable

12

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

13

GUIDE, GEAR SHIFT CAM

25341-38200

Unavailable

14

SCREW This part replaces 02122-06123.

02122-0612A

Unavailable

15

STOPPER, GEAR SHIFT CAM

25350-34000

Unavailable

16

SPRING

09443-08026

Unavailable

17

STOPPER, GEAR SHIFT CAM NO.2

25351-30010

Unavailable

19

GASKET (13.8X18.8X0.4)

09168-14002

Unavailable

20

SPRING

09440-11026

Unavailable

21

PLATE, GEAR SHIFT CAM STOPPER

25381-13F00

Unavailable

22

PIN

04221-04069

Unavailable

23

SHAFT, GEAR SHIFT

25510-38200

Unavailable

24

ARM,GEAR SHIFT | Includes Item(s) 25 This part replaces 25520-22A00.

25520-22A01

Unavailable

25

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

26

ROD, GEAR SHIFT LINK

25525-13F00

Unavailable

27

STOPPER, RETURN SPRING

25671-01011

Unavailable

28

NUT

09140-06025

Unavailable

29

SPACER (12X20X15.3)

09180-12068

Unavailable

30

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

31

SPRING

09444-26004

Unavailable

32

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

Unavailable

33

.NUT

08310-00067

Unavailable

34

LEVER ASSY,GEAR | Includes Item(s) 35 - 36 This part replaces 25600-13F00.

25600-13F01

Unavailable

35

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

36

RUBBER, GEAR SHIFT PEDAL

25652-20C00

Unavailable

37

WASHER (12.5X20X1)

09160-12011

Unavailable

38

CIRCLIP This part replaces 08331-31126.

08331-3112A

Unavailable

39

BASE ASSY, TERMINAL This part replaces 37720-44400.

37720-47D00

Unavailable

40

O RING (D:2.4,ID:26.2) This part replaces 09280-26003.

09280-26005

Unavailable

42

CONTACT

09209-05011

Unavailable

43

SPRING

09440-04010

Unavailable

44

CLAMP

09404-06429

Unavailable
