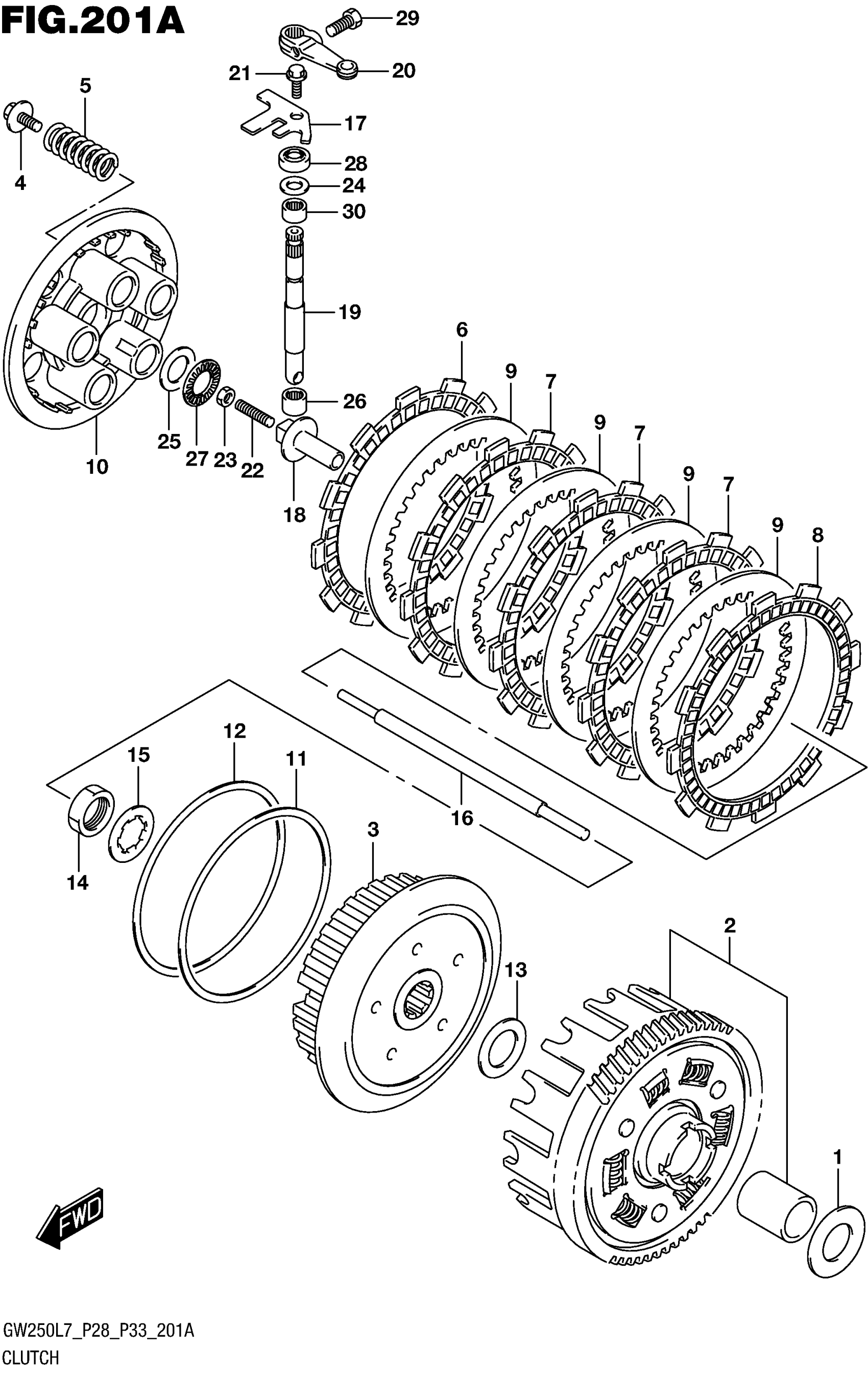

Suzuki GW250L7 (2017) CLUTCH Diagram
#
1
WASHER,THRUST
21252-48H00
Unavailable
2
GEAR ASSY, PRIMARY DRIVEN
21200-48880
Unavailable
2
(NT:68)
21200-48880
Unavailable
3
HUB,CLUTCH SLEEVE
21411-48H00
Unavailable
4
BOLT,CLUTCH SPRING
21412-48H00
Unavailable
5
SPRING, CLUTCH
21413-48H00
Unavailable
6
PLATE, CLUTCH DRIVE NO.1
21441-48H00
Unavailable
6
(T:3.0)
21441-48H00
Unavailable
7
PLATE, CLUTCH DRIVE NO.2
21441-48H10
Unavailable
7
(T:3.0)
21441-48H10
Unavailable
8
PLATE, CLUTCH DRIVE NO.3
21442-48H00
Unavailable
8
(T:3.5)
21442-48H00
Unavailable
9
PLATE,CLUTCH DRIVEN (T:2.0)
21451-48H00
Unavailable
10
DISC,CLUTCH PRESSURE
21462-48H00
Unavailable
11
SEAT,WAVE WASHER
21471-48H00
Unavailable
12
WASHER, CLUTCH SLEEVE HUB WAV
21472-48H00
Unavailable
14
NUT
09140-22005
Unavailable
15
LOCK WASHER
09167-22029
Unavailable
16
ROD,CLUTCH PUSH
23110-48H00
Unavailable
17
RETAINER,CL RLSE OIL SEAL
23117-48H00
Unavailable
18
PIECE,CLUTCH PUSH
23121-48H00
Unavailable
19
CAMSHAFT,CLUTCH RELEASE
23122-48H10
Unavailable
20
ARM,CLUTCH RELEASE
23271-48H00
Unavailable
21
BOLT (6X12)
09103-06233
Unavailable
22
SCREW (6X25)
09134-06018
Unavailable
23
NUT
09140-06023
Unavailable
24
WASHER (12.5X17X1)
09160-12119
Unavailable
25
WASHER (15.5X28X1)
09160-15045
Unavailable
26
BEARING (10X14X10) This part replaces 09263-10L01.
09263-10023
Unavailable
27
BEARING (15X28X2)
09263-15L01
Unavailable
28
OIL SEAL
09285-10L01
Unavailable
29
BOLT
01500-0616A
Unavailable
30
BEARING (12X16X10) This part replaces 09263-12028.
09263-12029
Unavailable
