1978 Yamaha GT80 (GT80E) Front Wheel Diagram

← All diagrams

Find the part on the Front Wheel diagram for your 1978 Yamaha GT80 (GT80E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

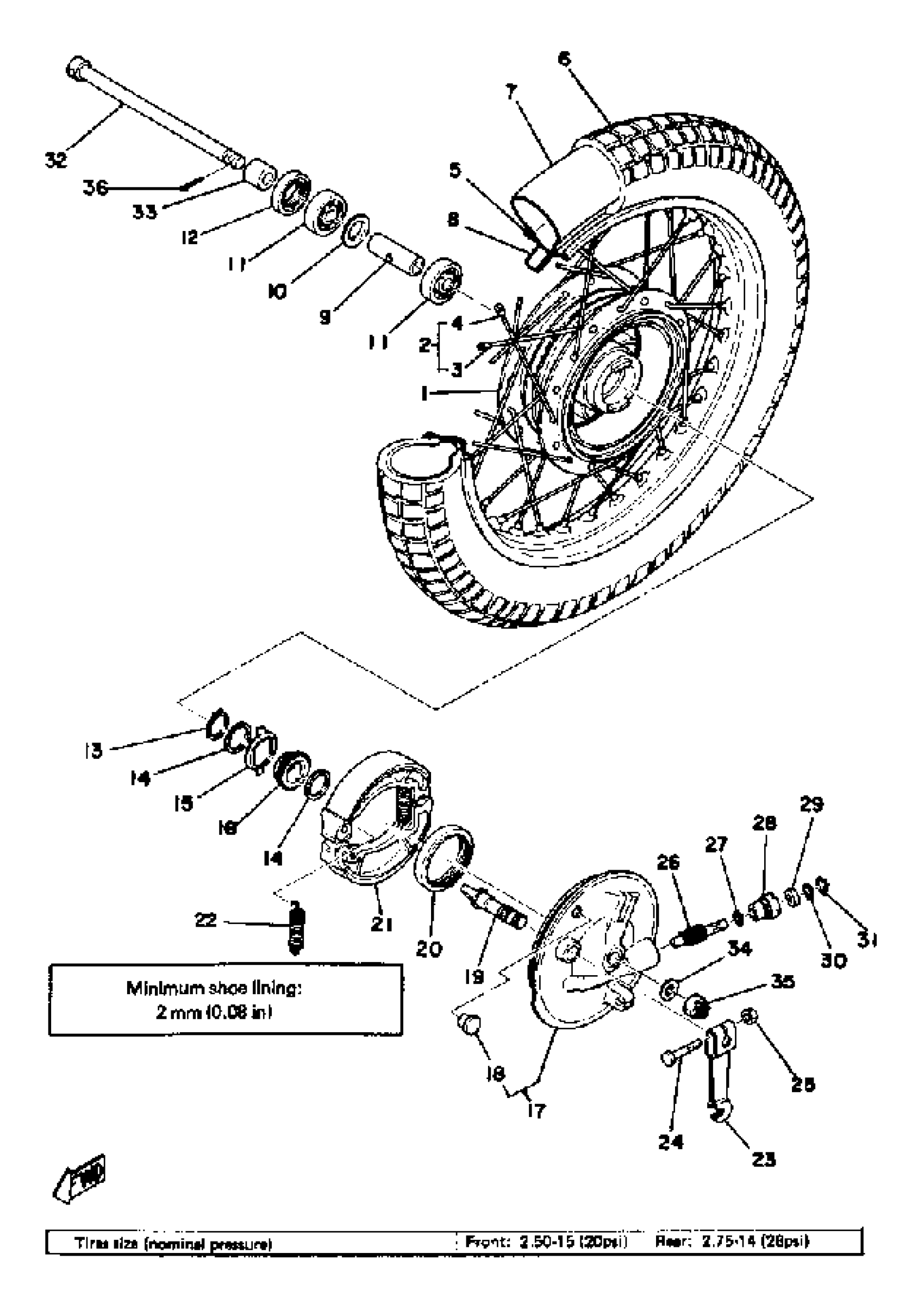

1978 Yamaha GT80 (GT80E) Front Wheel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HUB, FRONT

(367-25111-00-Y8)

1
Out of stock

2

SPOKE SET, FRONT

288-25104-01-00

1
Out of stock

3

SPOKE SET, INNER 1

(288-25196-90-00)

1
Out of stock

4

SPOKE SET, OUTER 1

(288-25197-90-00)

1
Out of stock

5

RIM 1.40X15

94414-15058-00

1
Out of stock

6

250-15 IRC TRIALS

94125-15478-00

1
Out of stock

7

TUBE (1K8)

94225-15103-00

1

$26.06

In stock

8

BAND, RIM(3DM)

94313-15154-00

1

$5.69

In stock

9

SPACER, BEARING

90560-10303-00

1
Out of stock

10

FLANGE, SPACER 2

2E9-25116-00-00

1

$6.38

In stock

11

BRG,R-B 6300 35MM 58G NT

93306-30003-00

1
Out of stock

12

OIL SEAL (20X35X7-136)

93102-20009-00

1

$9.10

In stock

13

CIRCLIP(1AR)

99009-20400-00

1
Out of stock

14

WASHER, PLATE 1832514700

90201-20269-00

1
Out of stock

15

CLUTCH, METER

183-25149-00-00

1
Out of stock

16

GEAR, DRIVE

(2F4-25135-00-00)

1
Out of stock

17

PLATE, BRAKE SHOE

1K8-25121-00-35

1
Out of stock

18

GROMMET (397)

90480-10068-00

—

$6.77

In stock

19

CAMSHAFT

4GL-25351-00-00

—

$62.50

In stock

20

SEAL,OIL

93105-47007-00

—
Out of stock

21

BRAKE SHOE KIT

2JL-W253E-20-00

—

$25.53

In stock

22

SPRING, TENSION (566).

90506-16150-00

—

$6.98

In stock

23

LEVER, CAMSHAFT 1

538-25155-00-00

1
Out of stock

24

BOLT, HEXAGON (538)

90101-06278-00

—

$1.82

In stock

25

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

26

GEAR, METER

2F4-25138-00-00

1
Out of stock

27

WASHER, PLATE 1832514600

90201-07076-00

—

$5.75

In stock

28

BUSHING

109-25136-00-00

—

$8.78

In stock

29

OIL SEAL (7X14X4-136)

93104-07003-00

—

$7.29

In stock

30

O-RING (26H)

93210-14579-00

—

$5.69

In stock

31

RING, STOP

102-25137-00-00

—
Out of stock

32

AXLE, WHEEL

99999-02188-00

1
Out of stock

33

COLLAR

90387-10077-00

1
Out of stock

34

WASHER, PLATE

92990-10600-00

1

$2.61

In stock

35

NUT 3532518200

90171-10004-00

—

$5.32

In stock

36

PIN, COTTER

91490-20025-00

—

$1.31

In stock
