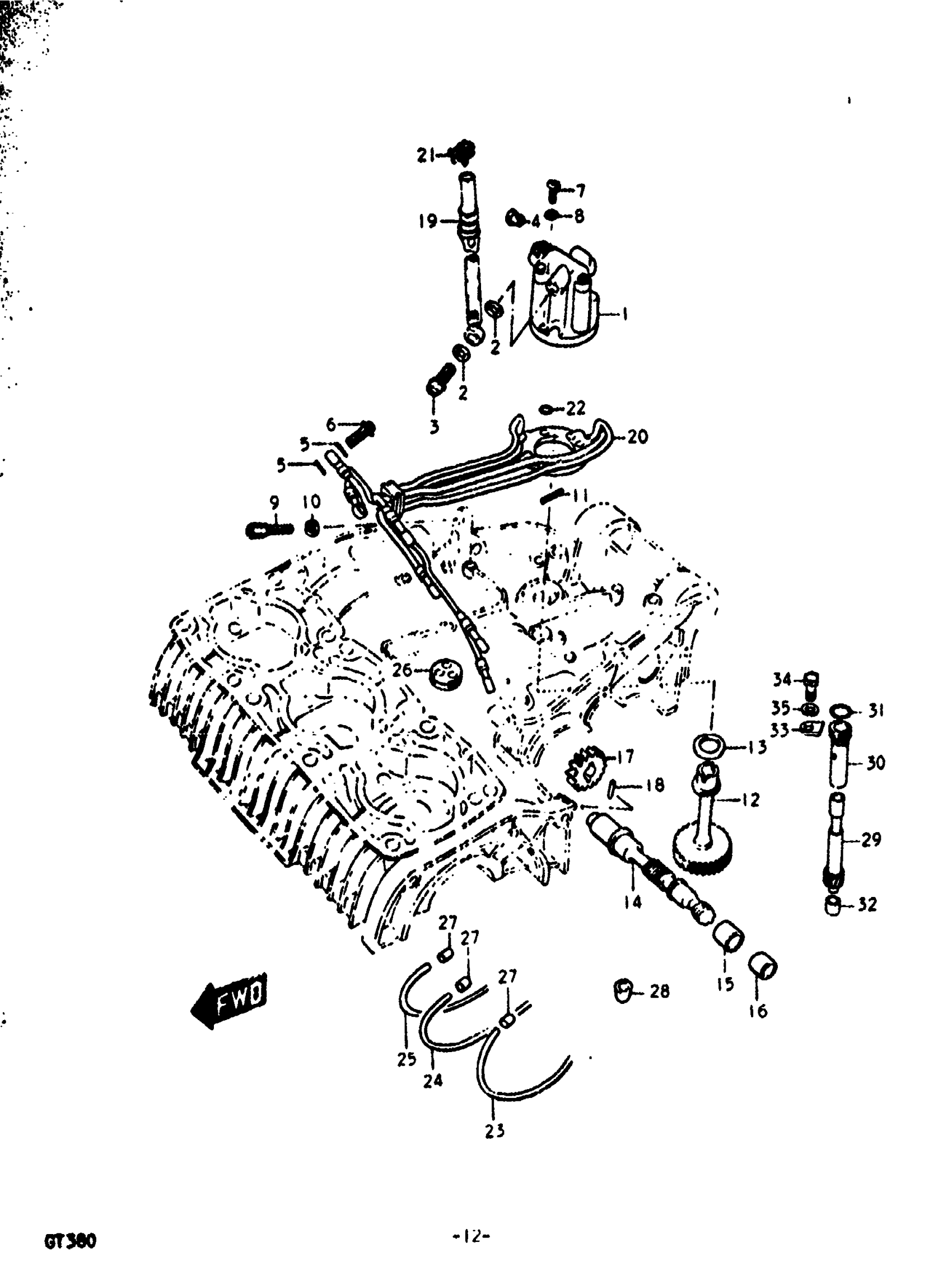

1972 Suzuki GT380 OIL Pump Diagram

1972 Suzuki GT380 OIL Pump Diagram

#

Description
Price

1

PUMP ASSY, OIL | FROM 16000-33803

16100-33001

Unavailable

2

GASKET This part replaces 09168-06002.

09168-06004

Unavailable

3

UNION BOLT

09360-06003

Unavailable

4

TERMINAL, CABLE | FROM 16292-03110 This part replaces 16292-03111.

16292-03112

Unavailable

5

GASKET This part replaces 09168-06002.

09168-06004

Unavailable

6

UNION BOLT

09360-06003

Unavailable

7

SCREW This part replaces 02111-05257.

02112-05257

Unavailable

8

LOCK WASHER This part replaces 08321-21058.

08321-0105A

Unavailable

9

BOLT | 8x47

09119-08014

Unavailable

11

PIN

09261-03010

Unavailable

12

SHAFT, OIL PUMP DRIVEN

16331-33000

Unavailable

13

WASHER, RH (14X22X1.0) This part replaces 08211-14221.

09181-14167

Unavailable

14

SHAFT, OIL PUMP DRIVE

16322-33000

Unavailable

15

BUSHING | 17x24x13

09300-17003

Unavailable

16

BUSHING | 14x19x11.5

09300-14003

Unavailable

17

GEAR, OIL PUMP DRIVEN | NT:13

16321-33002

Unavailable

18

PIN

09261-03010

Unavailable

19

NO DESCRIPTION AVAILABLE This part replaces 16810-33030.

16810-33031

Unavailable

20

HOSE, OIL (2)

16820-33030

Unavailable

21

OIL HOSE CLAMP This part replaces 09400-10301.

09400-10302

Unavailable

22

O RING

09280-03002

Unavailable

23

HOSE(2X5X600) | L:370 TO 09343-02009 This part replaces 09343-02011.

09352-20504-600

Unavailable

24

HOSE(2X5X600) | L:450 TO 09343-02009 This part replaces 09343-02012.

09352-20504-600

Unavailable

25

HOSE(2X5X600) | L:560 TO 09343-02009 This part replaces 09343-02013.

09352-20504-600

Unavailable

26

GROMMET

09309-05003

Unavailable

27

CLIP

09401-04401

Unavailable

28

PAD, SRIS RUBBER

11151-16400

Unavailable

29

GEAR, TACHOMETER DRIVEN

26431-33000

Unavailable

30

SLEEVE, TACHOMETER DRIVEN GEAR

26441-33000

Unavailable

31

O RING

09280-10001

Unavailable

32

BUSHING

09300-08011

Unavailable

33

PLATE, SLEEVE

26449-33000

Unavailable

34

BOLT, RUBBER STOP This part replaces 01111-05128.

01500-05127

Unavailable

35

LOCK WASHER This part replaces 08321-21058.

08321-0105A

Unavailable
