ALTERNATOR

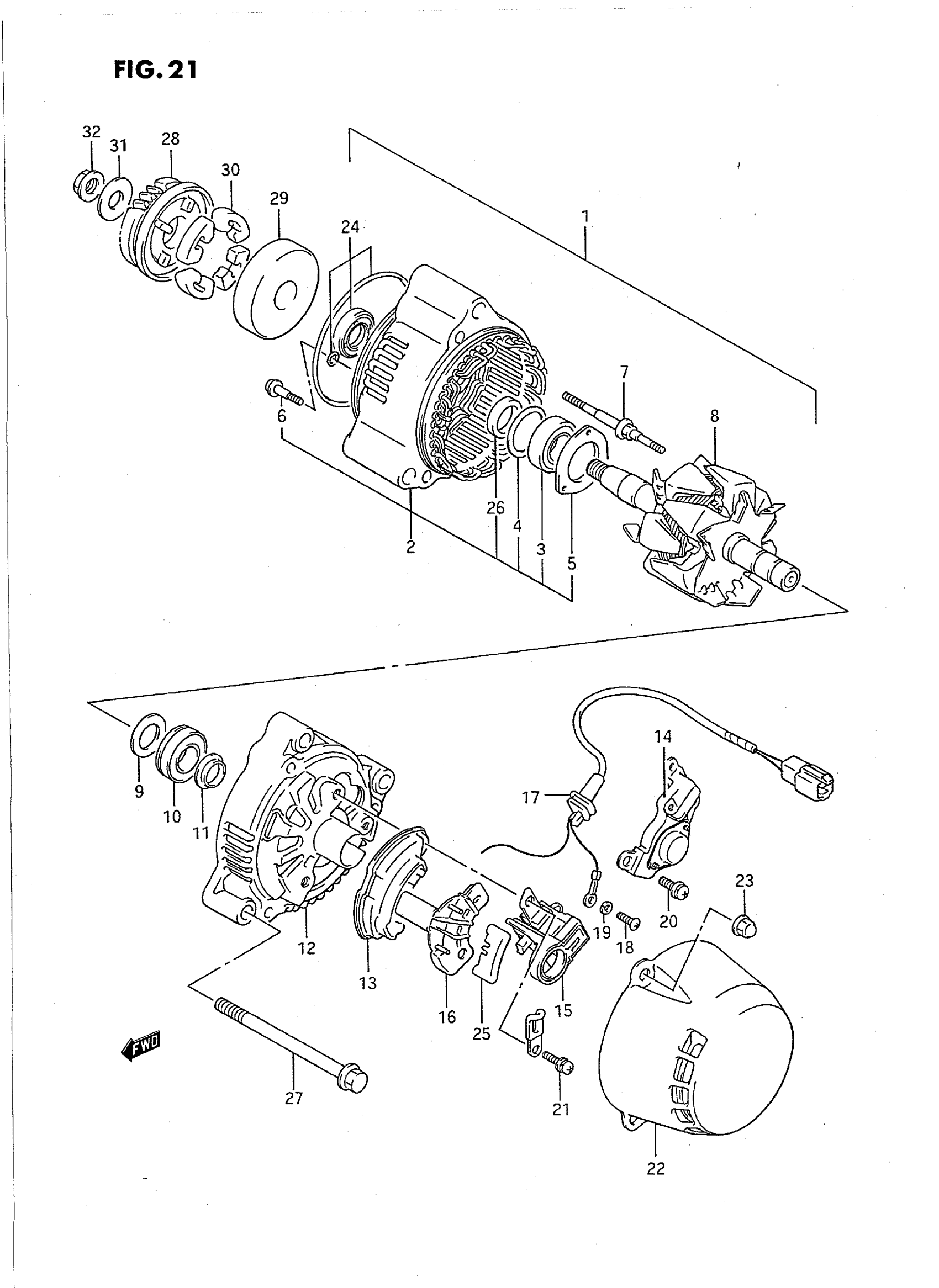

Suzuki GSX750FT (1996) ALTERNATOR Diagram
#
1
ALTERNATOR ASSY | MODEL K/L/M/N This part replaces 31400-48B03.
31400-17C04
Unavailable
1
ALTERNATOR ASSY | MODEL P This part replaces 31400-19C02.
31400-17C04
Unavailable
1
ALTERNATOR ASSY | MODEL R This part replaces 31400-17C03.
31400-17C04
Unavailable
1
ALTERNATOR ASSY | MODEL S/T; Includes Item(s) 2 - 26
31400-17C04
Unavailable
2
FRAME, DRIVE END
31580-48B00
Unavailable
3
BEARING
31612-06B00
Unavailable
4
COVER, BEARING
31613-48B00
Unavailable
5
RETAINER, BEARING
31585-48B00
Unavailable
6
SCREW, BEARING RETAINER
31586-48B00
Unavailable
7
STUD BOLT | MODEL K
31587-85250
Unavailable
7
STUD BOLT | MODEL L/M/N/P/R/S/T This part replaces 31587-19C00.
31587-85250
Unavailable
8
ROTOR ASSY | MODEL K/L/M/N/P/R This part replaces 31710-48B03.
31710-48B04
Unavailable
8
ROTOR ASSY | MODEL S/T
31710-48B04
Unavailable
9
COVER (1)
31613-82610
Unavailable
10
BEARING
31612-48B00
Unavailable
11
COVER (2)
31613-27A10
Unavailable
12
FRAME, END
31611-48B00
Unavailable
13
HOLDER, RECTIFIER
31621-27A00
Unavailable
14
REGULATOR
32500-27A00
Unavailable
15
HOLDER, BRUSH
31656-48B00
Unavailable
16
COVER, RECTIFIER | MODEL K/L/M/N/P/R This part replaces 31687-27A00.
31687-17E00
Unavailable
16
COVER, RECTIFIER | MODEL S/T
31687-17E00
Unavailable
17
LEAD WIRE
31480-48B00
Unavailable
19
LOCK WASHER This part replaces 08321-01043.
08321-0104A
Unavailable
20
SCREW (5X17)
31688-27A00
Unavailable
21
SCREW (5X17) This part replaces 31688-06B00.
31688-27A00
Unavailable
22
COVER
31614-48B00
Unavailable
23
NUT | MODEL K This part replaces 31692-48B00.
08313-2005A
Unavailable
23
NUT | MODEL L/M/N/P/R/S
08316-16055
Unavailable
23
NUT | MODEL T This part replaces 08316-10053.
08316-1005A
Unavailable
24
OIL SEAL SET | MODEL K/L/M/N/P/R This part replaces 31780-48B00.
31780-27X50
Unavailable
24
OIL SEAL SET | MODEL S/T
31780-27X50
Unavailable
25
COVER, RECTIFIER This part replaces 31514-27A00.
31687-17E00
Unavailable
26
SPACER
31776-06B00
Unavailable
27
BOLT | MODEL R
01570-08903
Unavailable
27
BOLT | MODEL S/T This part replaces 01550-08903.
01550-0890B
Unavailable
28
GEAR, GENERATOR DRIVEN (NT:30) This part replaces 22730-20C00.
22730-19C02
Unavailable
29
HOUSING DAMPER This part replaces 22733-27A04.
22733-27A05
Unavailable
30
DAMPER
21231-06B00
Unavailable
31
WASHER
08211-10283
Unavailable
32
NUT | MODEL K/L/M/N/P/R This part replaces 08316-26106.
08316-2010B
Unavailable
32
NUT | MODEL S/T This part replaces 08316-20103.
08316-2010B
Unavailable
