CRANKCASE

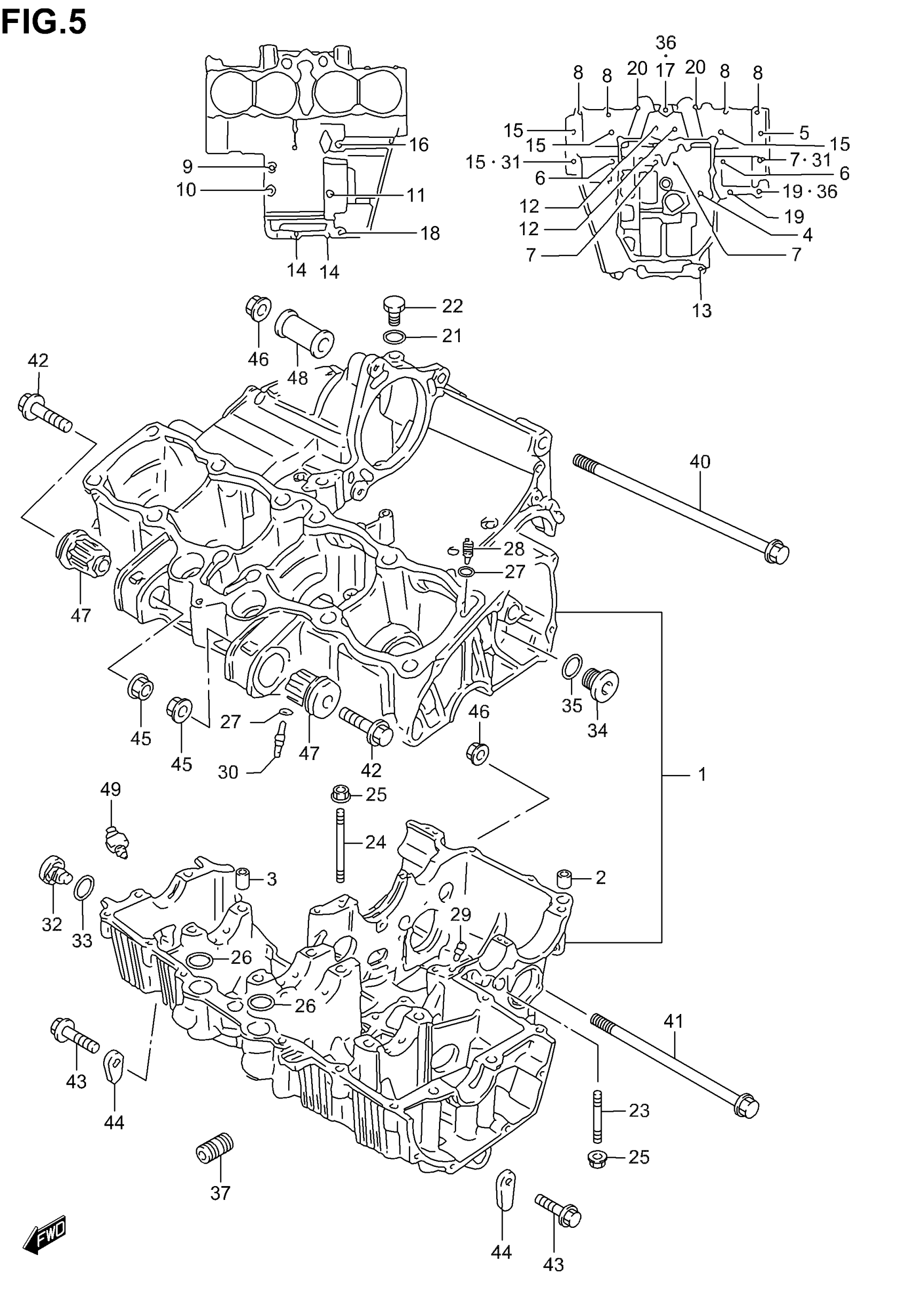

Suzuki GSX750F (2005) CRANKCASE Diagram
#
1
NO DESCRIPTION AVAILABLE | Includes Item(s) 2 - 39 This part replaces 11301-19890.
11301-19893
Unavailable
2
PIN
09206-13004
Unavailable
3
PIN
09206-11007
Unavailable
4
BOLT (6X105)
09103-06163
Unavailable
5
BOLT (8X105)
09103-08097
Unavailable
6
BOLT (8X125)
09103-08182
Unavailable
7
BOLT (8X115)
09103-08098
Unavailable
8
BOLT This part replaces 01550-06353.
01550-0635A
Unavailable
9
BOLT, STATOR This part replaces 07130-06403.
07130-0640B
Unavailable
10
BOLT This part replaces 07130-06503.
07130-0650B
Unavailable
11
BOLT This part replaces 07130-06653.
07130-0665B
Unavailable
12
BOLT This part replaces 07130-08653.
07130-0865B
Unavailable
13
BOLT This part replaces 01550-08603.
01550-0860A
Unavailable
14
BOLT
01550-06407
Unavailable
15
BOLT (8X95)
09103-08066
Unavailable
16
BOLT This part replaces 01550-06803.
01550-0680B
Unavailable
17
BOLT This part replaces 01550-06503.
01550-0650A
Unavailable
18
BOLT This part replaces 01550-06603.
01550-0660A
Unavailable
19
BOLT This part replaces 01550-06553.
01550-0655B
Unavailable
20
BOLT This part replaces 01550-06703.
01550-0670B
Unavailable
21
GASKET, HOLE PLUG
09168-12002
Unavailable
22
PLUG, HOLE
09247-12103
Unavailable
23
BOLT,STUD This part replaces 01421-06408.
01421-0640A
Unavailable
24
BOLT,STUD This part replaces 01421-06608.
01421-0660A
Unavailable
25
NUT This part replaces 08316-10063.
08316-1006B
Unavailable
26
O RING (D:2.5,ID:21)
09280-21008
Unavailable
27
O RING (D:1.2,ID:4.0)
09280-04004
Unavailable
28
JET, OIL GALL HEAD
09493-14002
Unavailable
29
JET, OIL GALL GEAR SHIFT
09493-24010
Unavailable
30
JET, OIL GALL PISTON
09493-26007
Unavailable
31
GASKET
09168-08021
Unavailable
32
PLUG This part replaces 09248-16003.
09248-16007
Unavailable
33
O RING (D:2.4,ID:16.8)
09280-17002
Unavailable
34
PLUG, OIL GALLERY
09248-14010
Unavailable
35
GASKET
09168-14002
Unavailable
36
GASKET (5.8X13X1.2)
09168-06023
Unavailable
37
UNION,OIL STAND This part replaces 16591-06B00.
16591-06B01
Unavailable
38
BEARING, THRUST RH (BROWN) | SEE ILLUSTRATION ON FIG.9(B-12)
12228-43414
Unavailable
39
BEARING, THRUST LH (RED) | SEE ILLUSTRATION ON FIG.9(B-12)
12228-43411
Unavailable
39
BEARING, THRUST LH (BLACK)
12228-43412
Unavailable
39
BEARING, THRUST LH (BLUE)
12228-43413
Unavailable
39
BEARING, THRUST LH (GREEN)
12228-43414
Unavailable
39
BEARING, THRUST LH (YELLOW)
12228-43415
Unavailable
39
BEARING, THRUST LH (WHITE)
12228-43416
Unavailable
40
BOLT (10X175)
09103-10151
Unavailable
41
BOLT (10X130)
09103-10237
Unavailable
42
BOLT This part replaces 01550-10553.
01550-1055B
Unavailable
43
BOLT (10X55)
09103-10298
Unavailable
44
NUT
09159-10020
Unavailable
45
NUT This part replaces 08316-10103.
08316-1010B
Unavailable
46
NUT, REAR SWGARM BRACKET This part replaces 09159-10058.
09159-10115
Unavailable
47
BUSH,ENGINE MOU This part replaces 11681-06B00.
11681-06B01
Unavailable
48
SPACER (L:27)
11610-20C00
Unavailable
49
SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.
37820-33D11
Unavailable
