2003 Suzuki GSX750F Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2003 Suzuki GSX750F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

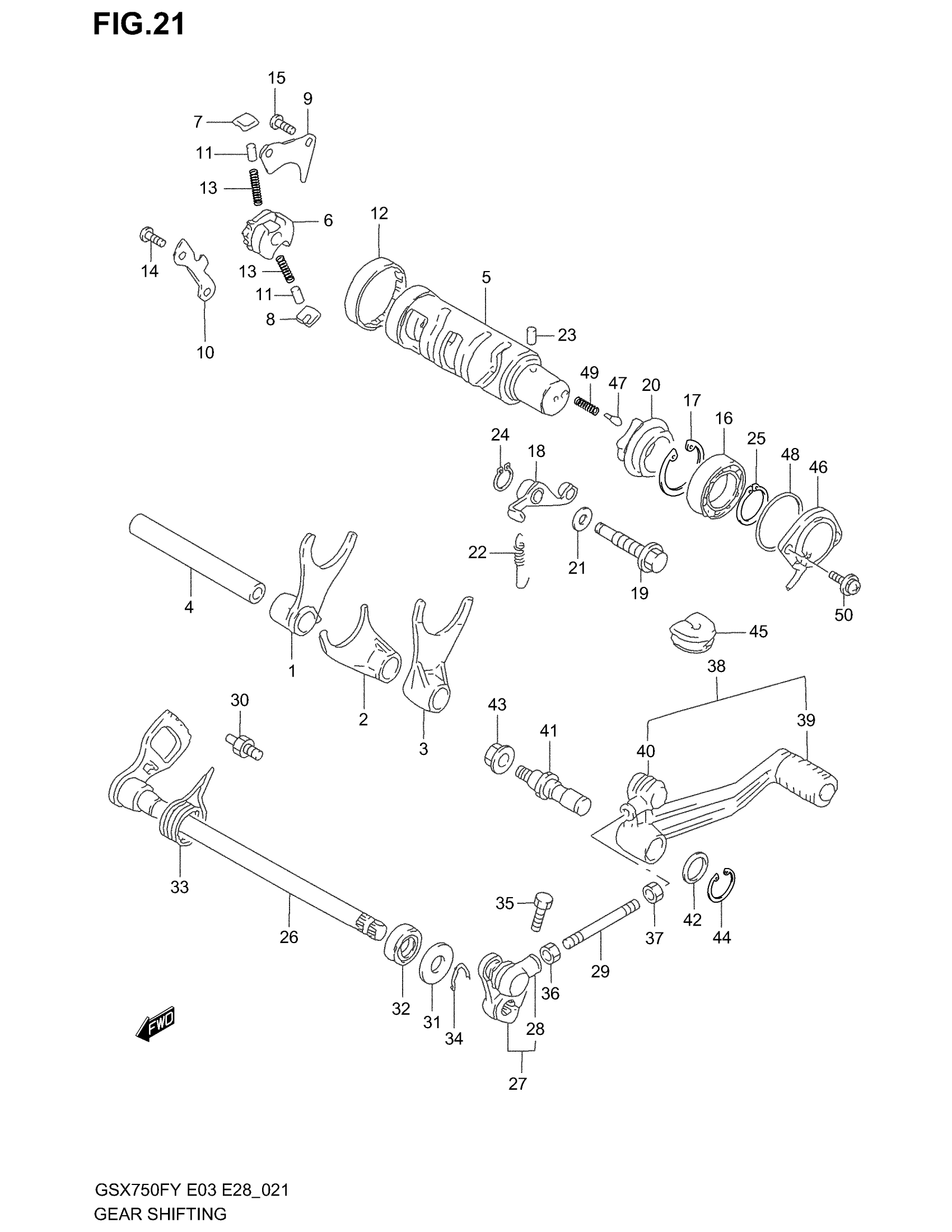

2003 Suzuki GSX750F Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK, GEAR SHIFT NO.1 | MODEL W/X This part replaces 25211-27A00.

25211-27A12

1
Out of stock

1

FORK, GEAR SHIFT NO.1 | MODEL Y This part replaces 25211-27A10.

25211-27A12

1
Out of stock

1

FORK, GEAR SHIFT NO.1 | MODEL K1/K2/K3K

25211-27A12

1
Out of stock

2

FORK, GEAR SHIFT NO.2

25221-27A01

1
Out of stock

3

FORK, GEAR SHIFT NO.3

25231-27A00

1
Out of stock

4

SHAFT, GEAR SHIFT FORK

25411-27A00

1
Out of stock

5

CAM, GEAR SHIFT | %F.NO.JS1GR7GA X2100846 This part replaces 25310-27A02.

25310-27A03

1
Out of stock

5

CAM, GEAR SHIFT | F.NO.JS1GR7GA X2100847%

25310-27A03

1
Out of stock

6

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

1
Out of stock

7

PAWL, GEAR SHIFT NO.1

25323-34201

1
Out of stock

8

PAWL, GEAR SHIFT NO.2

25324-34201

1
Out of stock

9

LIFTER,GEAR SHI This part replaces 25331-31301.

25331-31310

1
Out of stock

10

GUIDE, CAM

25341-27A00

1
Out of stock

11

PIN, GEAR

09261-05003

2
Out of stock

12

BEARING, GEAR RH (43X49X12)

09263-43001

1
Out of stock

13

SPRING, GEAR RETURN

09440-04003

2
Out of stock

14

SCREW | MODEL W/X/Y/K1 This part replaces 02122-06123.

02122-0612A

2
Out of stock

14

SCREW, CAM GUIDE | MODEL K2/K3

09126-06011

2
Out of stock

15

SCREW | MODEL W/X/Y/K1 This part replaces 02122-06123.

02122-0612A

2
Out of stock

15

SCREW, POLE | MODEL K2/K3

09126-06011

2
Out of stock

16

BEARING

08113-69050

1
Out of stock

17

CIRCLIP This part replaces 08331-41426.

08331-41429

1
Out of stock

18

STOPPER, GEAR SHIFT CAM

25350-27A00

1
Out of stock

19

SHAFT, GEAR SHIFT STOPPER

25353-27A00

1
Out of stock

20

PLATE, GEAR SHIFT STOPPER

25381-38400

1
Out of stock

21

GASKET, GEAR SHIFT STOPPER

09168-10002

1
Out of stock

22

SPRING, GEAR SHIFT STOPPER

09443-09033

1
Out of stock

23

PIN, TEAR SHIFT STOPPER

04221-04069

1
Out of stock

24

CIRCLIP This part replaces 08331-31086.

08331-31089

1
Out of stock

25

CIRCLIP, SHIFT CAM STOPPER

08331-31256

1
Out of stock

26

SHAFT, GEAR SHIFT

25510-19C01

1
Out of stock

27

ARM,GEAR SHIFT | MODEL W/X/Y This part replaces 25520-19C02.

25520-19C03

1
Out of stock

27

ARM,GEAR SHIFT | MODEL K1/K2/K3; Includes Item(s) 28 This part replaces 25520-47000.

25520-47021

1
Out of stock

28

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

29

ROD, GEAR SHIFT LINK

25525-12C10

1
Out of stock

30

STOPPER, ARM | MODEL W/X/Y This part replaces 25671-01000.

25671-01011

1
Out of stock

30

STOPPER, GEAR SHIFT ARM | MODEL K1/K2/K3

25671-01011

1
Out of stock

31

WASHER (12.5X26X1.6) This part replaces 09160-12090.

09160-12089

1
Out of stock

32

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

1
Out of stock

33

SPRING, GEAR SHIFT RETURN

09444-26017

1
Out of stock

34

CIRCLIP This part replaces 08331-31126.

08331-3112A

1
Out of stock

35

BOLT, GEAR SHIFT LINK | MODEL W/X/Y

01500-06257

1
Out of stock

35

BOLT, GEAR SHIFT LINK | MODEL K1/K2/K3 This part replaces 01500-06203.

01500-0620A

1
Out of stock

36

.NUT

08310-00067

1
Out of stock

37

NUT, GEAR SHIFT LH | MODEL W/X/Y/K1/K2

09140-06011

1
Out of stock

37

NUT, GEAR SHIFT LH | MODEL K3

09140-06025

1
Out of stock

38

LEVER ASSY,GEAR | Includes Item(s) 39 - 40 This part replaces 25600-19C04.

25600-19C05

1
Out of stock

39

RUBBER, GEAR SHIFT

25652-20C00

1
Out of stock

40

.COVER, DUST This part replaces 25526-47000.

25526-47001

1
Out of stock

41

SHAFT, GEAR SHIFT LEVER

25617-20A00

1
Out of stock

42

WASHER (12.5X20X1)

09160-12011

1
Out of stock

43

NUT This part replaces 08316-10103.

08316-1010B

1
Out of stock

44

CIRCLIP This part replaces 08331-31126.

08331-3112A

1
Out of stock

45

GROMMET, LEAD WIRE

33885-27A01

1
Out of stock

46

TERMINAL BASE ASSY, NEUTRAL

37720-20C00

1
Out of stock

47

CONTACT, NEUTRAL SW

09209-05011

1
Out of stock

48

O RING (D:2.40,ID:35.5)

09280-35006

1
Out of stock

49

SPRING, NEUTRAL SW

09440-04010

1
Out of stock

50

SCREW This part replaces 02112-75163.

02112-7516A

2
Out of stock
