1993 Suzuki GSX750F Clutch Diagram

← All diagrams

Find the part on the Clutch diagram for your 1993 Suzuki GSX750F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

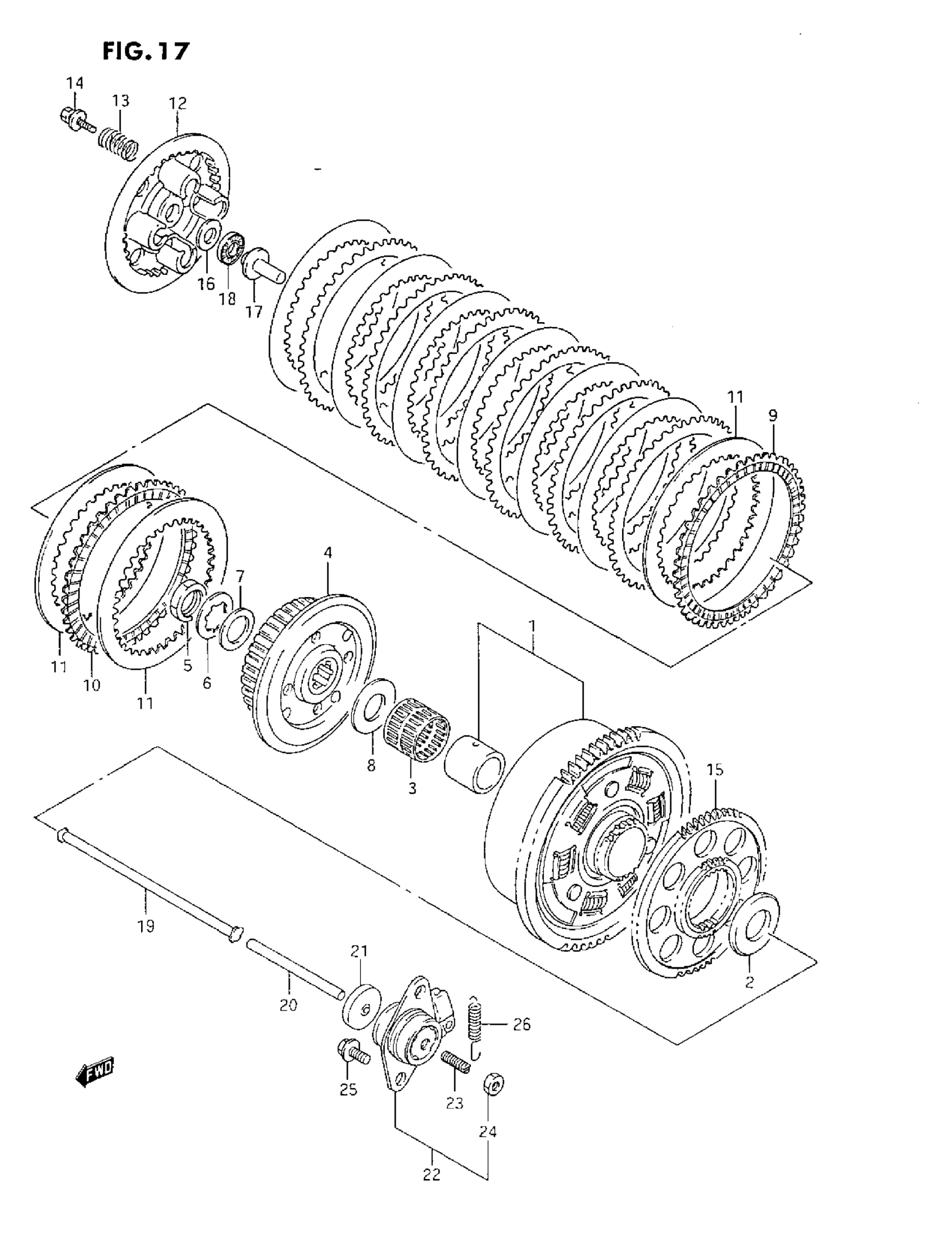

1993 Suzuki GSX750F Clutch Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

NO DESCRIPTION AVAILABLE | MODEL K/L This part replaces 21200-17831.

21200-17835

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL M/N This part replaces 21200-17832.

21200-17835

1
Out of stock

1

NO DESCRIPTION AVAILABLE | MODEL P/R This part replaces 21200-17834.

21200-17835

1
Out of stock

2

WASHER

09160-25067

1
Out of stock

3

BEARING

09263-35017

1

$40.04

In stock

4

HUB, SLEEVE This part replaces 21410-17C01.

21410-07D00

1
Out of stock

5

NUT

09140-24012

1
Out of stock

6

WASHER

09167-25007

1
Out of stock

7

WASHER, WAVE

09164-24006

1

$3.66

In stock

8

.WASHER (25X50X2.5)

09160-25056

1

$11.40

In stock

9

PLATE, DRIVE (T:2.2)

21441-20C00

7

$39.13

In stock

10

PLATE, DRIVE, NO.2

21442-17C00

1
Out of stock

11

PLATE, DRIVEN (T:1.6)

21451-17C00

9

$11.73

In stock

12

DISC, PRESSURE

21462-17C01

1
Out of stock

13

SPRING

09440-20018

4

$8.68

In stock

14

4

$2.68

In stock

15

NO DESCRIPTION AVAILABLE | MODEL K/L/M/N/P This part replaces 22721-17C00.

22721-17C02

1
Out of stock

15

NO DESCRIPTION AVAILABLE | MODEL R This part replaces 22721-17C01.

22721-17C02

1
Out of stock

16

1

$3.77

In stock

17

1

$24.53

In stock

18

BEARING (15X28X2)

09263-15003

1

$8.03

In stock

19

ROD, CLUTCH PUSH RH

23110-20C00

1

$27.55

In stock

20

ROD

23111-31301

1

$13.70

In stock

21

OIL SEAL

09285-06015

1

$7.73

In stock

22

SCREW, CLUTCH RELEASE

23200-20C00

1
Out of stock

23

SCREW

09134-06010

1

$3.02

In stock

24

1

$1.82

In stock

25

2

$2.32

In stock

26

SPRING

09443-07038

1

$2.92

In stock
