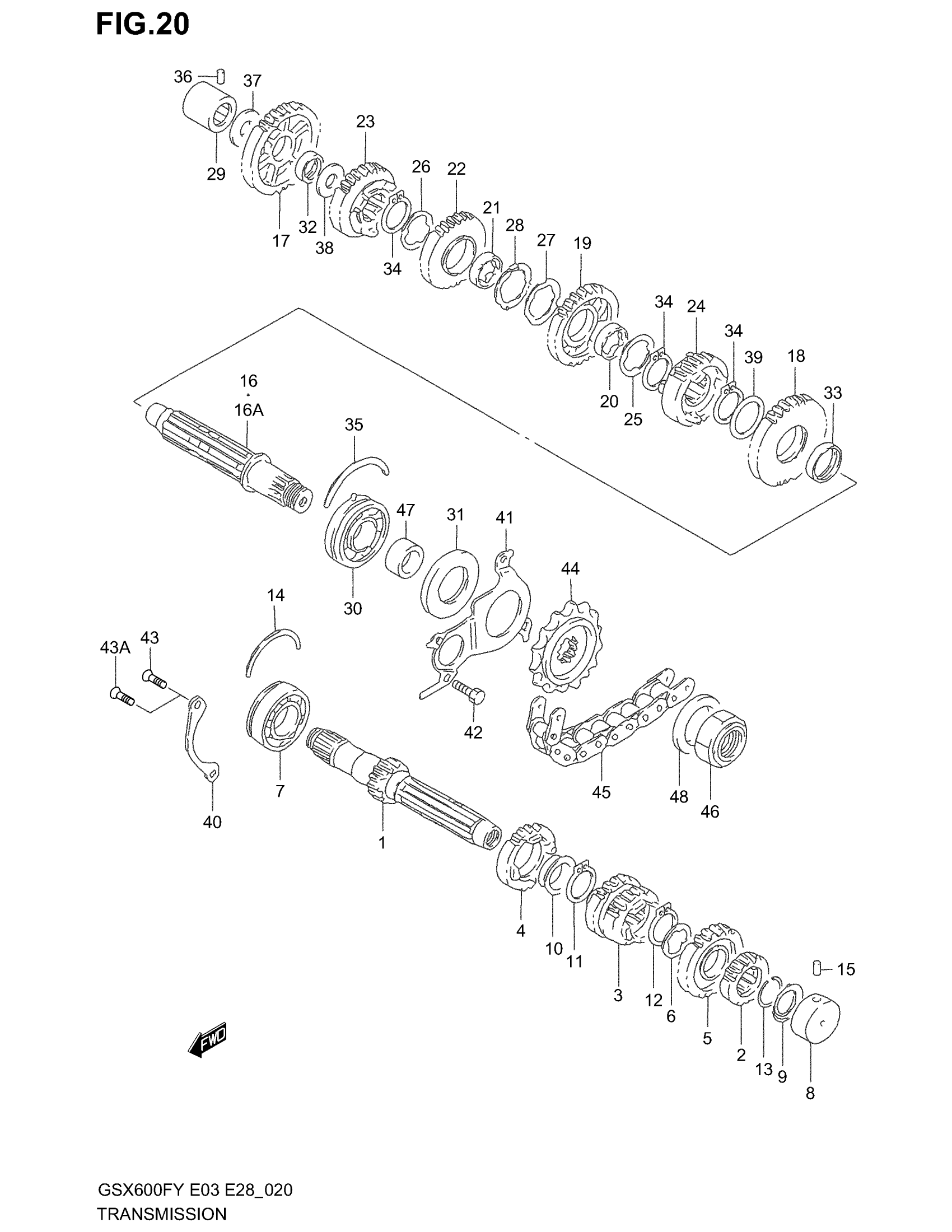

Suzuki GSX600F (2003) TRANSMISSION Diagram

#

Description
Price

1

SHAFT, CNTR (NT:12)

24121-19C01

Unavailable

2

GEAR, 2ND DRIVE (NT:16)

24221-27A01

Unavailable

3

GEAR, 3/4 TH DRIVE (NT:17/20)

24231-27A00

Unavailable

4

GEAR, 5TH DRIVE (NT:22)

24251-27A01

Unavailable

5

GEAR, 6TH DRIVE (NT:21)

24261-17C02

Unavailable

6

WASHER LOCK (25.1X31X1.0)

09167-25012

Unavailable

7

BEARING, LH | 25X62X17 This part replaces 09262-25051.

09262-25105

Unavailable

8

BEARING(20X34X1 | 20X34X17.5 This part replaces 09263-20049.

09263-20119

Unavailable

9

SEAL, OIL (20X31.2X2.7)

09285-20006

Unavailable

10

BUSH, 2ND DRIVEN This part replaces 09301-25001.

24322-19F00

Unavailable

11

SNAP RING

09380-25003

Unavailable

12

SNAP RING

09380-25003

Unavailable

13

CIRCLIP, 2ND GEAR

09380-25013

Unavailable

14

C RING, CNTR BRG,RH

09390-62012

Unavailable

15

PIN, CNTR BRG,LH

04221-07129

Unavailable

16

SHAFT, DRIVE | MODEL W/X/Y %F.NO.JS1GN79A Y2103595

24100-20810

Unavailable

16

SHAFT, DRIVE | MODEL Y F.NO.JS1GN79A Y2103596%

24131-20C31

Unavailable

16A

SHAFT, DRIVE | MODEL K1/K2/K3

24131-20C31

Unavailable

17

GEAR, 1ST DRIVEN (NT:37)

24311-19C10

Unavailable

18

GEAR, 2ND DRIVEN (NT:33)

24321-20C00

Unavailable

19

GEAR, 3RD DRIVEN (NT:28)

24331-27A00

Unavailable

20

BUSH, 3RD DRIVEN

24332-27A00

Unavailable

21

BUSH, 4TH DRIVEN

24332-27A00

Unavailable

22

GEAR, 4TH DRIVEN (NT:28)

24341-27A01

Unavailable

23

GEAR, 5TH DRIVEN (NT:27)

24351-27A00

Unavailable

24

GEAR, 6TH DRIVEN (NT:23)

24361-20C01

Unavailable

25

WASHER, 3RD LH (28.1X38X1)

09167-28001

Unavailable

26

WASHER, 4TH RH (28.1X38X1)

09167-28001

Unavailable

27

WASHER, 3RD RH (28.1X43X1.5)

09167-28002

Unavailable

28

WASHER, 3RD RH (28.1X40X1)

09169-28001

Unavailable

29

BEARING, DRIVE SHAFT RH | 20X34X20

09263-20040

Unavailable

30

BEARING, DRIVE SHAFT LH | 25X62X21.6

09267-25011

Unavailable

31

SEAL, DRIVE SHAFT OIL | 34X62X6

09283-34005

Unavailable

32

BUSH, 1ST DRIVEN GEAR

09300-22008

Unavailable

33

BUSH, 2ND DRIVEN GEAR

09300-28003

Unavailable

34

CIRCLIP This part replaces 08331-31286.

08331-31289

Unavailable

35

C RING, DRIVE BRG,LH

09390-62012

Unavailable

36

PIN, DRIVE SHAFT BRG,RH

04221-07209

Unavailable

37

WASHER, 1ST,RH (20X34X1.0)

09181-20251

Unavailable

38

WASHER, 1ST,LH (22X34X1.0)

09181-22223

Unavailable

39

WASHER, 2ND (28X38X1.0)

09181-28195

Unavailable

40

RETAINER, CNTR SHAFT

24741-27A00

Unavailable

41

RETAINER, DRIVE SHAFT

24751-40C01

Unavailable

42

BOLT This part replaces 01500-06123.

01500-0612A

Unavailable

43

SCREW | MODEL W/X/Y This part replaces 02122-06123.

02122-0612A

Unavailable

43A

SCREW, CNTR SHAFT (6X12) | MODEL K1/K2/K3

09126-06011

Unavailable

44

SPROCKET, ENGINE (NT:15)

27510-17C10

Unavailable

45

CHAIN ASSY (RK50SM0Z1.118LE) This part replaces 27600-21E00-118.

27600-16G00-118

Unavailable

46

NUT, ENGINE SPROCKET

09159-20004

$15.18

47

SPACER, ENGINE SPROCKET | 25X34X17.5

09180-25091

Unavailable

48

$3.13
