GEAR SHIFTING

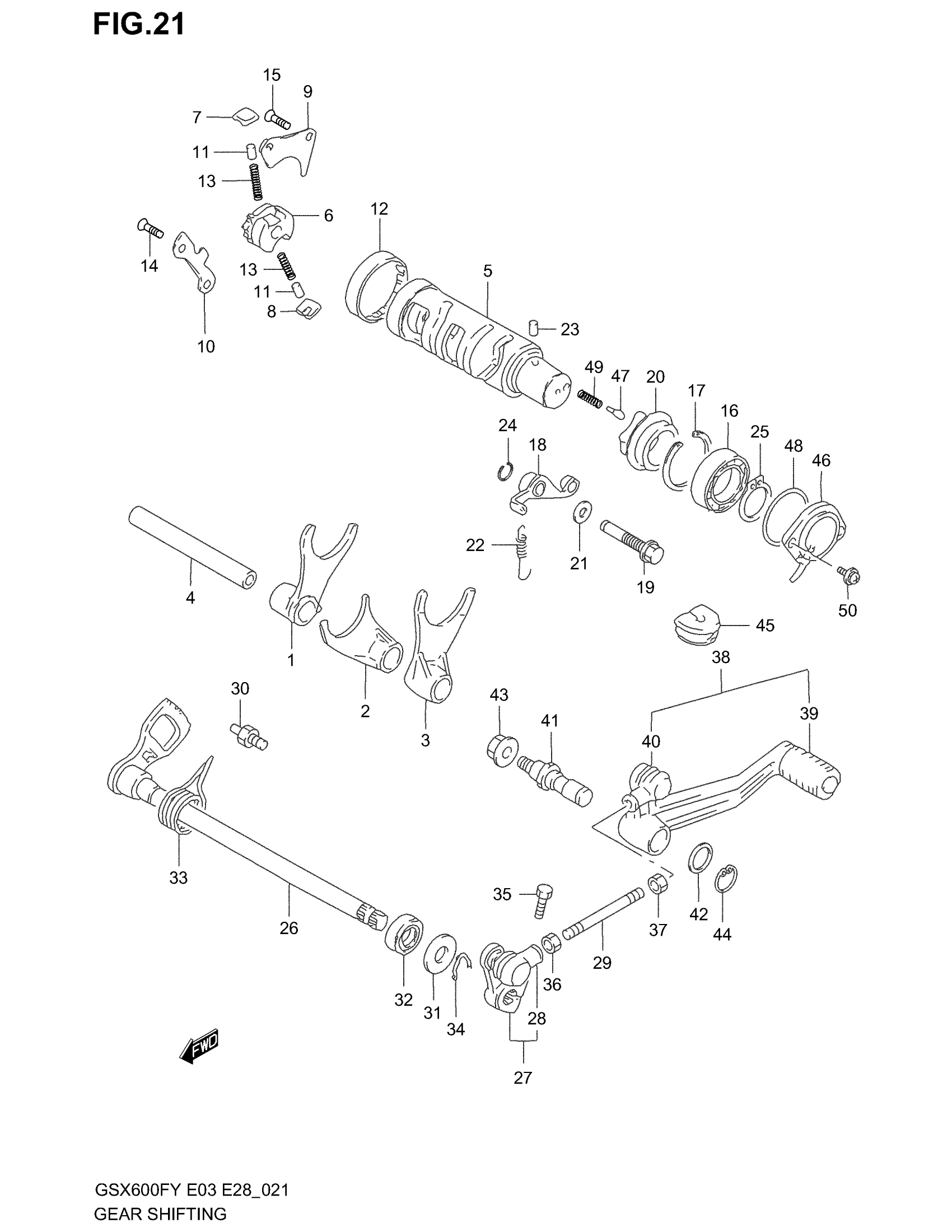

Suzuki GSX600F (2003) GEAR SHIFTING Diagram
#
1
FORK, GEAR SHIFT NO.1 | MODEL W/X This part replaces 25211-27A00.
25211-27A12
Unavailable
1
FORK, GEAR SHIFT NO.1 | MODEL Y This part replaces 25211-27A10.
25211-27A12
Unavailable
1
FORK, GEAR SHIFT NO.1 | MODEL K1/K2/K3
25211-27A12
Unavailable
2
FORK, GEAR SHIFT NO.2
25221-27A01
Unavailable
3
FORK, GEAR SHIFT NO.3
25231-27A00
Unavailable
4
SHAFT, GEAR SHIFT FORK
25411-27A00
Unavailable
5
CAM, GEAR SHIFT | %F.NO.JS1GN79A X2102036 This part replaces 25310-27A02.
25310-27A03
Unavailable
5
CAM, GEAR SHIFT | F.NO.JS1GN79A X2102037%
25310-27A03
Unavailable
6
GEAR, GEAR SHIFT CAM DRIVEN | ?25322-31301
25322-31310
Unavailable
7
PAWL, GEAR SHIFT NO.1
25323-34201
Unavailable
8
PAWL, GEAR SHIFT NO.2
25324-34201
Unavailable
9
LIFTER,GEAR SHI This part replaces 25331-31301.
25331-31310
Unavailable
10
GUIDE, CAM
25341-27A00
Unavailable
11
PIN, GEAR
09261-05003
Unavailable
12
BEARING, GEAR RH (43X49X12)
09263-43001
Unavailable
13
SPRING, GEAR RETURN
09440-04003
Unavailable
14
SCREW, CAM GUIDE (6X12)
09126-06011
Unavailable
15
SCREW, POLE (6X12)
09126-06011
Unavailable
16
BEARING
08113-69050
Unavailable
17
CIRCLIP This part replaces 08331-41426.
08331-41429
Unavailable
18
STOPPER, GEAR SHIFT CAM
25350-27A00
Unavailable
19
SHAFT, GEAR SHIFT STOPPER
25353-27A00
Unavailable
20
PLATE, GEAR SHIFT STOPPER
25381-38400
Unavailable
21
GASKET, GEAR SHIFT STOPPER
09168-10002
Unavailable
22
SPRING, GEAR SHIFT STOPPER
09443-09033
Unavailable
23
PIN, GEAR SHIFT STOPPER
04221-04069
Unavailable
24
CIRCLIP This part replaces 08331-31086.
08331-31089
Unavailable
25
CIRCLIP, SHIFT CAM STOPPER
08331-31256
Unavailable
26
SHAFT, GEAR SHIFT
25510-19C01
Unavailable
27
ARM,GEAR SHIFT | MODEL W/X/Y/K1 This part replaces 25520-19C02.
25520-19C03
Unavailable
27
ARM,GEAR SHIFT | MODEL K2/K3; Includes Item(s) 28 This part replaces 25520-47000.
25520-47021
Unavailable
28
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
29
ROD, GEAR SHIFT LINK
25525-12C10
Unavailable
30
STOPPER, ARM | MODEL W/X/Y This part replaces 25671-01000.
25671-01011
Unavailable
30
STOPPER, GEAR SHIFT ARM | MODEL K1/K2/K3
25671-01011
Unavailable
31
WASHER (12.5X26X1.6) This part replaces 09160-12090.
09160-12089
Unavailable
32
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
33
SPRING, GEAR SHIFT RETURN
09444-26017
Unavailable
34
CIRCLIP This part replaces 08331-31126.
08331-3112A
Unavailable
35
BOLT, GEAR SHIFT LINK | MODEL W/X/Y/K1
01500-06257
Unavailable
35
BOLT, GEAR SHIFT LINK | MODEL K2/K3 This part replaces 01500-06203.
01500-0620A
Unavailable
36
.NUT
08310-00067
Unavailable
37
NUT, GEAR SHIFT LH | MODEL W/X/Y/K1/K2
09140-06011
Unavailable
37
NUT, GEAR SHIFT LH | MODEL K3
09140-06025
Unavailable
38
LEVER ASSY,GEAR | Includes Item(s) 39 - 40 This part replaces 25600-19C04.
25600-19C05
Unavailable
39
RUBBER, GEAR SHIFT
25652-20C00
Unavailable
40
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
41
SHAFT, GEAR SHIFT LEVER
25617-20A00
Unavailable
42
WASHER (12.5X20X1.0)
09160-12011
Unavailable
43
NUT This part replaces 08316-10103.
08316-1010B
Unavailable
44
CIRCLIP This part replaces 08331-31126.
08331-3112A
Unavailable
45
GROMMET, LEAD WIRE
33885-27A01
Unavailable
46
TERMINAL BASE ASSY, NEUTRAL
37720-20C00
Unavailable
47
CONTACT, NEUTRAL SW
09209-05011
Unavailable
48
O RING (D:2.40,ID:35.5)
09280-35006
Unavailable
49
SPRING, NEUTRAL SW
09440-04010
Unavailable
50
SCREW This part replaces 02112-75163.
02112-7516A
Unavailable
