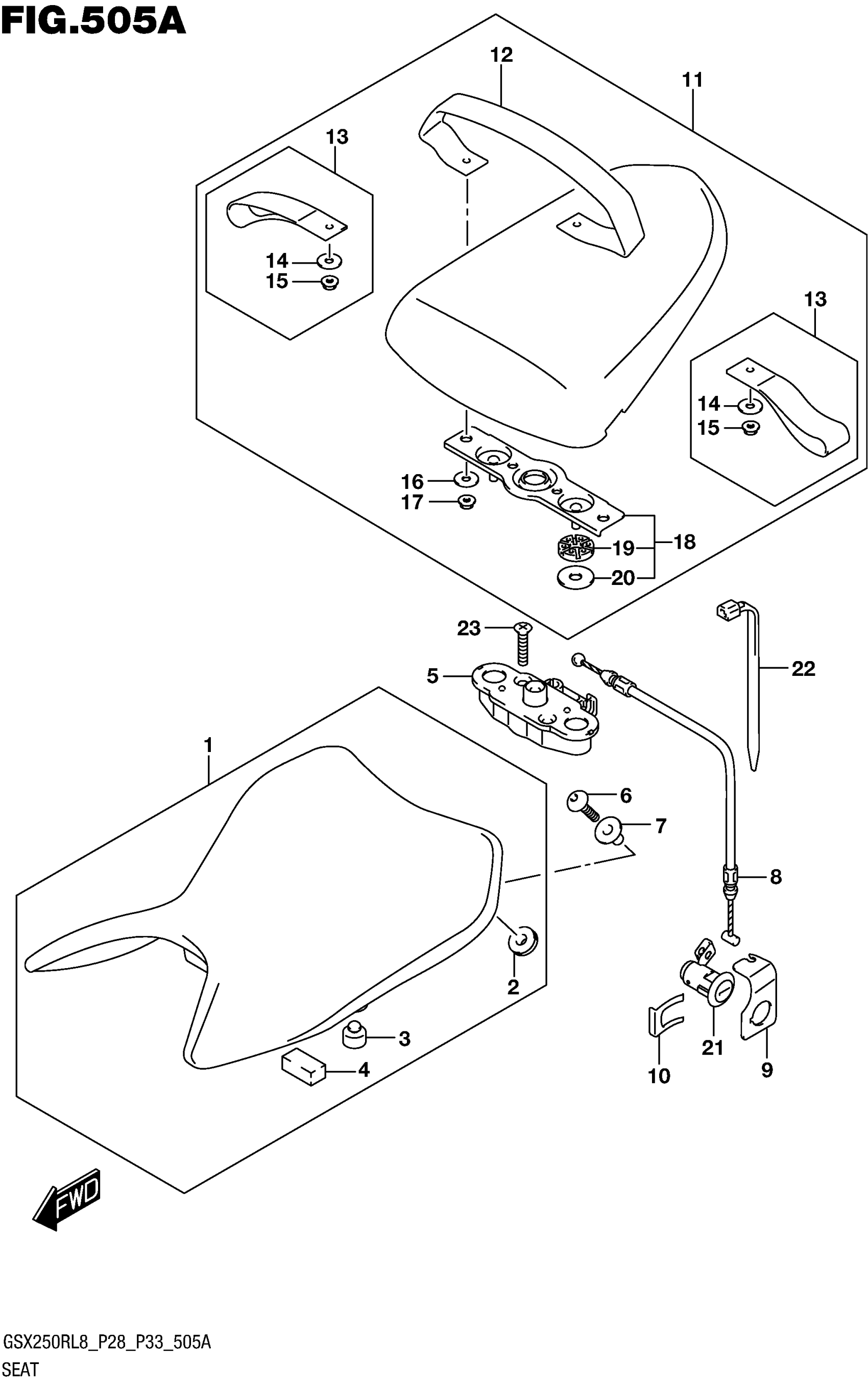

Suzuki GSX250RL8 (2018) SEAT Diagram

#

Description
Price

1

SEAT ASSY (BLACK) This part replaces 45100-20K00-QFE.

45100-20K01-QFE

Unavailable

2

.CUSHION,SEAT MOUNT

45148-04K00

Unavailable

3

.CUSHION

45148-20E00

Unavailable

4

.CUSHION

45149-20K00

Unavailable

5

BRACKET,SEAT SUPPORT

45220-45F30

Unavailable

6

SCREW,SEAT

45241-20K00

Unavailable

7

SPACER,SEAT This part replaces 45249-20K00.

45249-20K10

Unavailable

8

CABLE,SEAT LOCK

45280-20K00

Unavailable

9

GUIDE,SEAT LOCK CABLE

45288-09K00

Unavailable

10

PLATE,SEAT LOCK NO.2

45289-09GA0

Unavailable

11

SEAT ASSY (BLACK) This part replaces 45300-20K00-QFE.

45300-20K02-QFE

Unavailable

12

.BAND, PILLION SEAT GRIP

45380-20K00

Unavailable

13

.BELT, PILLION SEAT

45390-20K00

Unavailable

14

..WASHER (5.5X20X1.2)

09160-05501

Unavailable

15

..NUT

08316-1005A

Unavailable

16

.WASHER (6.5X20X1.6)

09160-06088

$1.80

17

.NUT

08316-1006A

Unavailable

18

.STRIKER,SEAT LOCK

45290-20K00

Unavailable

19

..CUSHION, SEAT LOCK (10X22X6

45213-13601

Unavailable

20

..WASHER

08322-0110A

Unavailable

21

LOCK ASSY, SEAT

95700-14810

Unavailable

22

CLAMP (L:165)

09407-18402

Unavailable

23

SCREW

02122-0630A

Unavailable
