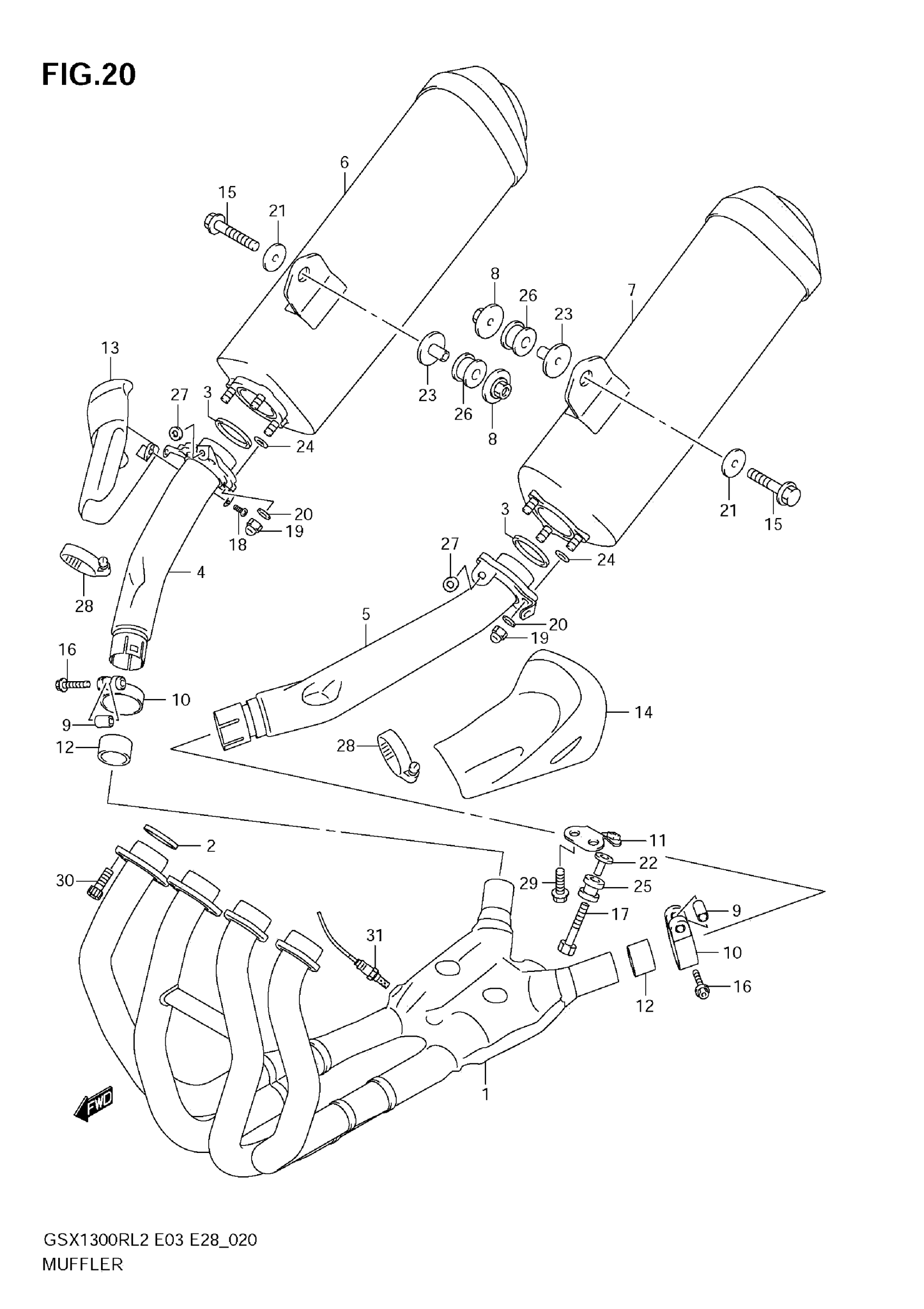

Suzuki GSX1300RL2 (2012) MUFFLER Diagram
#
Description
Price
1
PIPE, EXHAUST This part replaces 14100-15H00.
14100-15H02
Unavailable
2
.GASKET,EXHAUST PIPE
14181-22D01
Unavailable
3
GASKET, JOINT
14181-33E00
Unavailable
4
PIPE, JOINT RH
14230-15H00
Unavailable
5
PIPE, JOINT LH
14240-15H00
Unavailable
6
BODY, MUFFLER RH This part replaces 14310-15H02-H01.
14310-15H03-H01
Unavailable
7
BODY, MUFFLER LH This part replaces 14340-15H02-H01.
14340-15H03-H01
Unavailable
8
NUT
14414-15H00
Unavailable
9
SPACER
14458-45G10
Unavailable
10
CLAMP
14459-15H00
Unavailable
11
BRACKET
14770-15H00
Unavailable
12
CONNECTOR
14771-15H00
Unavailable
13
COVER, FRONT RH
14780-15H00
Unavailable
14
COVER, FRONT LH
14790-15H00
Unavailable
15
BOLT (8X45)
09103-08358
Unavailable
16
BOLT (8X40)
09103-08392
Unavailable
17
BOLT (8X45)
09118-08152-A05
Unavailable
18
SCREW (6X12)
09139-06027
Unavailable
19
NUT
09159-08116
Unavailable
20
WASHER (8.5X18X1.6)
09160-08059
Unavailable
21
WASHER (8.5X28X1.5)
09160-08142
Unavailable
22
SPACER (8.6X12X24.2)
09180-08152
Unavailable
23
SPACER (8.6X12X25)
09180-08216
Unavailable
24
O RING (D:1.9,ID:7.8)
09280-08012
Unavailable
25
CUSHION
09320-12048
Unavailable
27
CUSHION
09321-10018
Unavailable
28
CLAMP
09402-70503
Unavailable
29
BOLT
01550-0820A
Unavailable
30
BOLT
07130-0825A
Unavailable
31
SENSOR, OXYGEN
18213-15H01
Unavailable
