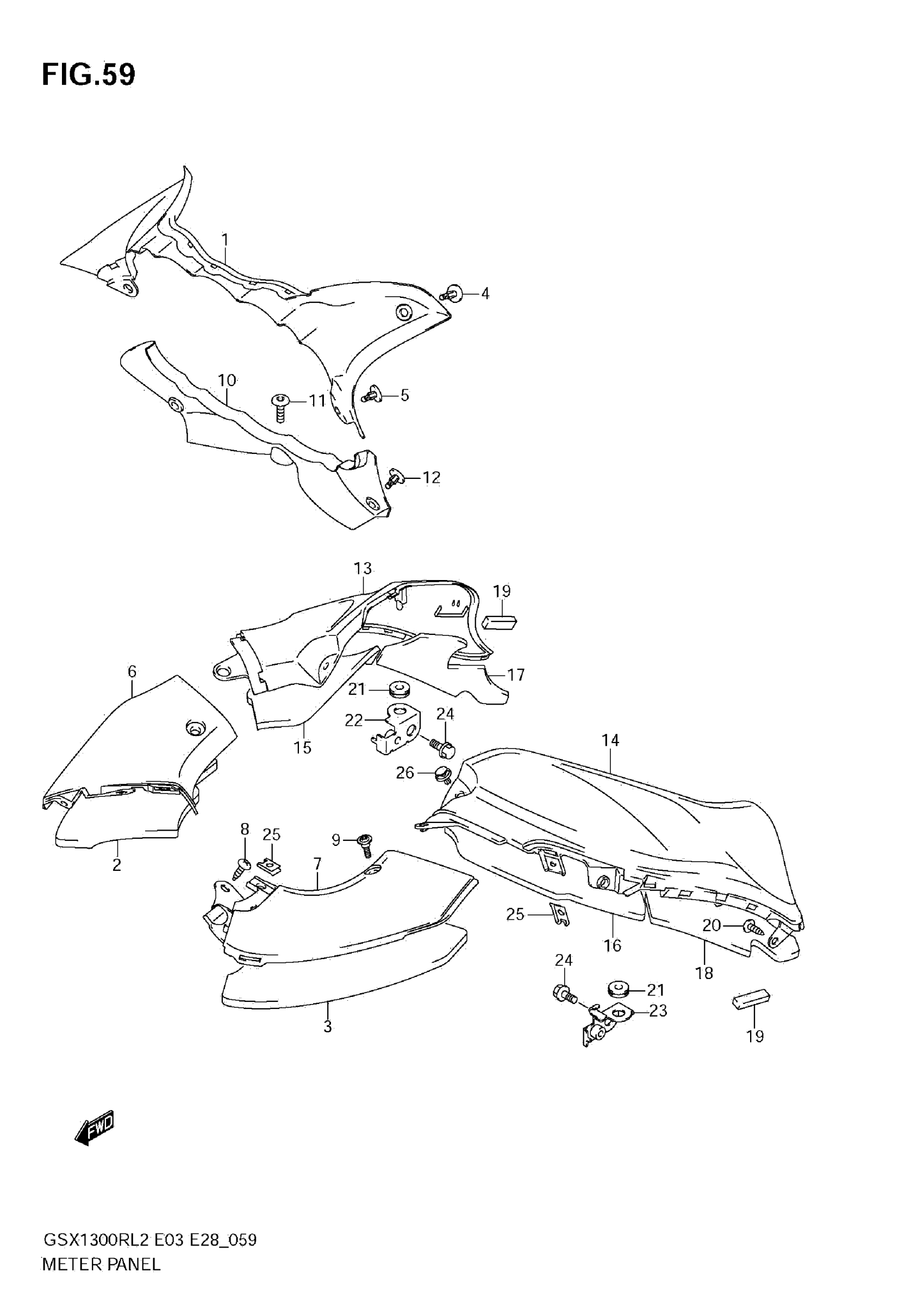

Suzuki GSX1300RL2 (2012) METER PANEL Diagram

#

Description
Price

1

PANEL, METER UPPER

94424-15H00

Unavailable

2

CUSHION, RH This part replaces 94643-15H00.

94643-15H01

Unavailable

3

CUSHION, LH This part replaces 94644-15H00.

94644-15H01

Unavailable

4

CLIP (BLACK)

09409-06314-5PK

Unavailable

5

CLIP

09409-07333

Unavailable

6

PANEL, METER RH

94641-15H00

Unavailable

7

PANEL, METER LH

94651-15H00

Unavailable

8

SCREW

03241-1516B

$3.12

9

SCREW (5X16)

09139-05504

Unavailable

10

PANEL, METER REAR

94425-15H00

Unavailable

11

SCREW (5X13)

09139-05503

Unavailable

12

CLIP

09409-08327

Unavailable

13

PANEL, SIDE RH

94621-15H00

Unavailable

14

PANEL, SIDE LH

94631-15H00

Unavailable

15

CUSHION, FRONT RH This part replaces 94622-15H00.

94622-15H01

Unavailable

16

CUSHION, FRONT LH This part replaces 94632-15H00.

94632-15H01

Unavailable

17

CUSHION, REAR RH This part replaces 94623-15H00.

94623-15H01

Unavailable

18

CUSHION, REAR LH This part replaces 94633-15H00.

94633-15H01

Unavailable

19

CUSHION

33652-02H00

Unavailable

20

SCREW (5X16)

09132-05053

Unavailable

21

CUSHION

09320-08018

Unavailable

22

BRACKET RH

94520-24F00

Unavailable

23

BRACKET LH

94530-24F00

Unavailable

24

BOLT

01550-0620B

Unavailable

25

NUT COWL

94484-24F00

$3.95

26

CLIP

09409-07332

Unavailable
