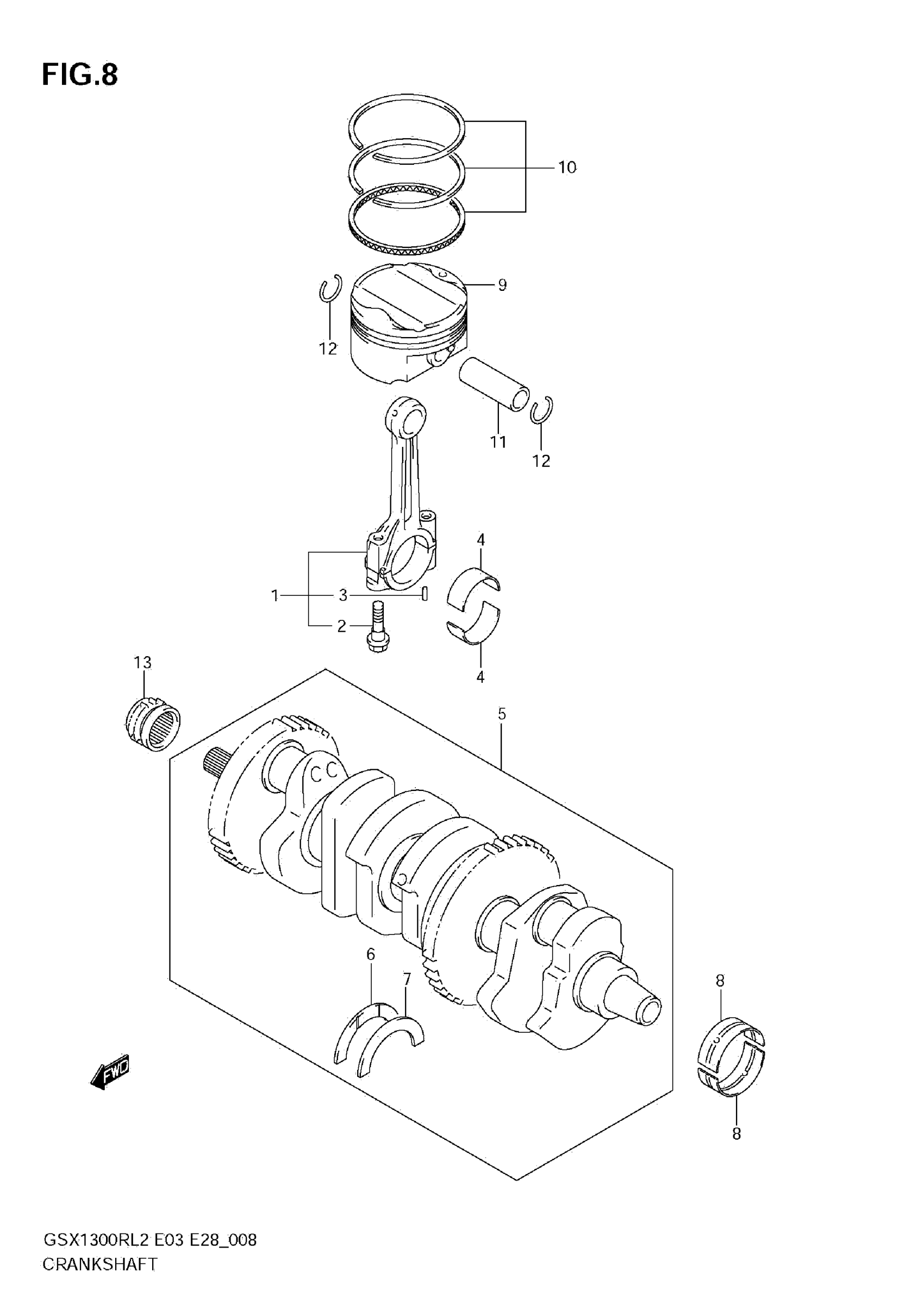

Suzuki GSX1300RL2 (2012) CRANKSHAFT Diagram

#

Description
Price

1

ROD ASSY, CONNECTING

12160-15H00

Unavailable

2

.BOLT,CONNECTING ROD

12163-24F10

Unavailable

3

PIN (4X13.8)

04221-04089

Unavailable

4

BEARING, CRANK PIN (GREEN)

12164-46E01-0A0

Unavailable

4

BEARING, CRANK PIN (BLACK)

12164-46E01-0B0

Unavailable

4

BEARING, CRANK PIN (BROWN)

12164-46E01-0C0

Unavailable

4

BEARING, CRANK PIN (YELLOW)

12164-46E01-0D0

Unavailable

5

CRANKSHAFT SET

12000-15810

Unavailable

6

BEARING, THRUST RH (GREEN)

12228-24F00-0D0

Unavailable

7

.BEARING,CRANK THRUST,L (RED)

12228-24F00-0A0

Unavailable

7

.BEARING,CRANK THRUST,L (BLAC

12228-24F00-0B0

Unavailable

7

.BEARING,CRANK THRUST,L (BLUE

12228-24F00-0C0

Unavailable

7

BEARING, THRUST LH (GREEN)

12228-24F00-0D0

Unavailable

7

.BEARING,CRANK THRUST,L (YELL

12228-24F00-0E0

Unavailable

7

.BEARING,CRANK THRUST,L (WHIT

12228-24F00-0F0

Unavailable

8

BEARING,CRANKSHAFT (GREEN) This part replaces 12229-15H00-0A0.

12229-15H10-0A0

Unavailable

8

BEARING,CRANKSHAFT (BLACK) This part replaces 12229-15H00-0B0.

12229-15H10-0B0

Unavailable

8

BEARING,CRANKSHAFT (BROWN) This part replaces 12229-15H00-0C0.

12229-15H10-0C0

Unavailable

8

BEARING,CRANKSHAFT (YELLOW) This part replaces 12229-15H00-0D0.

12229-15H10-0D0

Unavailable

8

BEARING,CRANKSHAFT (BLUE) This part replaces 12229-15H00-0E0.

12229-15H10-0E0

Unavailable

9

PISTON

12111-15H00-0F0

Unavailable

10

RING SET, PISTON

12140-15H00

Unavailable

11

PIN, PISTON

12151-07D00

Unavailable

12

CIRCLIP This part replaces 09381-18003.

09381-18005

Unavailable

13

SPROCKET,CAM CHAIN DRIVE

12731-24F10

Unavailable
