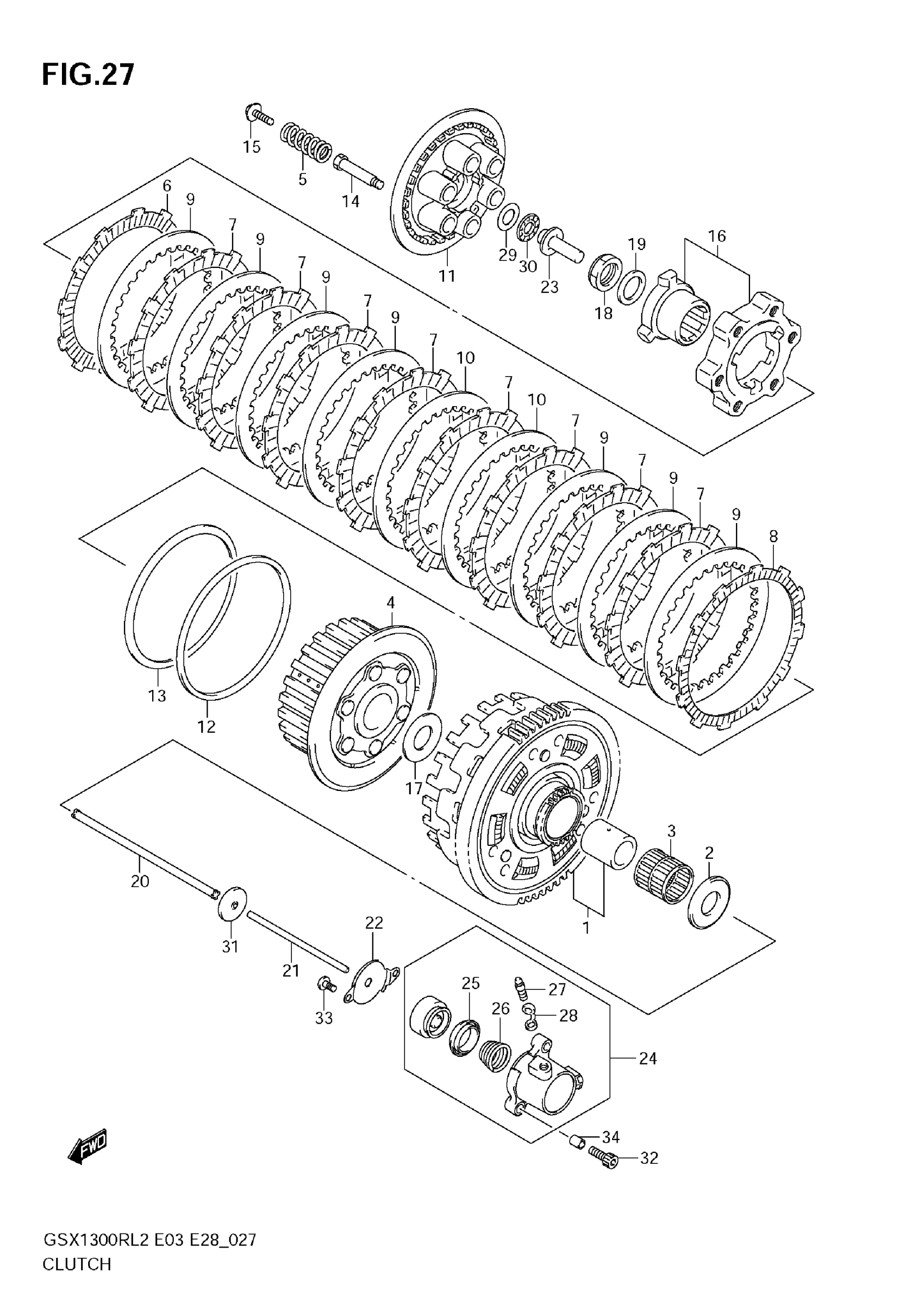

Suzuki GSX1300RL2 (2012) CLUTCH Diagram
#
1
GEAR ASSY, PRIMARY DRIVEN (NT:83)
21200-24810
Unavailable
2
WASHER (25X54X2.4)
09160-25073
Unavailable
3
BEARING (35X40X39.8)
09263-35013
Unavailable
4
HUB, CLUTCH SLEEVE
21410-24F00
Unavailable
5
SPRING, CLUTCH
21413-24F30
Unavailable
6
PLATE, CLUTCH DRIVE NO.2 (T:3.8)
21441-24F10
Unavailable
7
PLATE, CLUTCH DRIVE NO.1 (T:3.0)
21441-24F30
Unavailable
8
PLATE, CLUTCH DRIVE NO.3 (T:3.8)
21442-24F00
Unavailable
9
.PLATE,CLUTCH DRIVEN NO.1 (T:
21451-24F00
Unavailable
10
PLATE, CLUTCH DRIVEN NO.2 (T:2.3)
21451-24F10
Unavailable
11
DISC, CLUTCH PRESSURE
21462-24F00
Unavailable
12
.SEAT,WAVE WASHER
21471-24F00
Unavailable
13
WASHER,CLUTCH PLATE WAVE
21472-06G00
Unavailable
14
BOLT, CLUTCH SPRING SUPPORT This part replaces 21481-24F31.
21481-24F32
Unavailable
15
BOLT, CLUTCH SPRING
21482-24F30
Unavailable
16
CAM SET, CLUTCH
21610-02F12
Unavailable
17
.WASHER (25X50X2.5)
09160-25056
Unavailable
18
NUT
09159-24010
Unavailable
19
WASHER
09164-24006
Unavailable
20
ROD, CLUTCH (L:195.5)
23110-24F00
Unavailable
21
ROD, CLUTCH PUSH (L:132.5)
23111-26D00
Unavailable
22
COVER, CLUTCH RELEASE
23117-46E00
Unavailable
23
PIECE, CLUTCH PUSH
23121-31E00
Unavailable
24
CYLINDER,CLUTCH This part replaces 23160-15H00.
23160-15H01
Unavailable
25
CUP
23163-10F00
Unavailable
26
SPRING
23164-10F00
Unavailable
27
BLEEDER
59121-01A00
Unavailable
28
CAP, BLEEDER
59122-01A00
Unavailable
29
WASHER (15.5X28X1)
09160-15045
Unavailable
30
BEARING (15X28X2)
09263-15003
Unavailable
31
OIL SEAL (6X34X5.5)
09285-06015
Unavailable
32
BOLT (6X25)
07130-0625A
Unavailable
34
PIN
04211-09129
Unavailable
