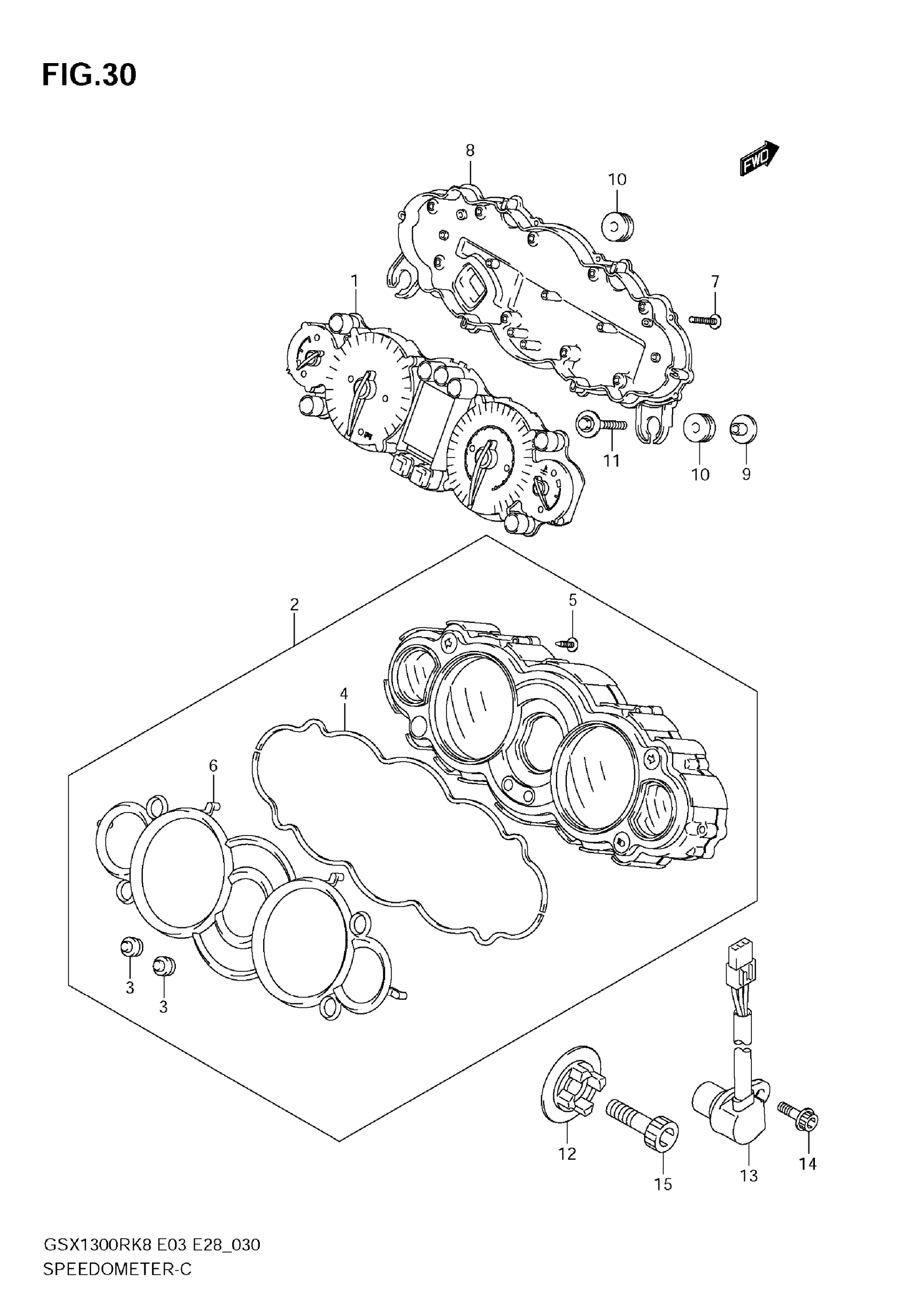

Suzuki GSX1300R (2009) SPEEDOMETER Diagram

#

Description
Price

1

COMBINATION METER

34120-15H10

Unavailable

1

COMBINATION METER | E28

34120-15H00

Unavailable

2

UPPER CASE ASSY | Includes Item(s) 3 - 6

34150-15H00

Unavailable

3

SWITCH RUBBER

34124-39G00

Unavailable

4

PACKING

34153-15H00

Unavailable

5

SCREW (2.3X8)

34183-31F10

Unavailable

6

RING

34193-15H00

Unavailable

7

SCREW (3X16)

09132-03008

Unavailable

8

LOWER CASE ASSY This part replaces 34111-15H00.

34111-15H01

Unavailable

9

WASHER, SPEEDOMETER

34187-24F00

Unavailable

10

CUSHION,SPEEDOMETER This part replaces 34955-13E00.

34955-13E01

Unavailable

11

BOLT, SPEEDOMETER | 6X25

09116-06186

Unavailable

12

ROTOR, SPEED This part replaces 34981-15H00.

34981-47H01

Unavailable

13

SENSOR, SPEED

34990-35F00

Unavailable

14

BOLT, SPEED SENSOR

07120-0512B

Unavailable

15

BOLT, SPEED ROTOR

07130-0825B

Unavailable
