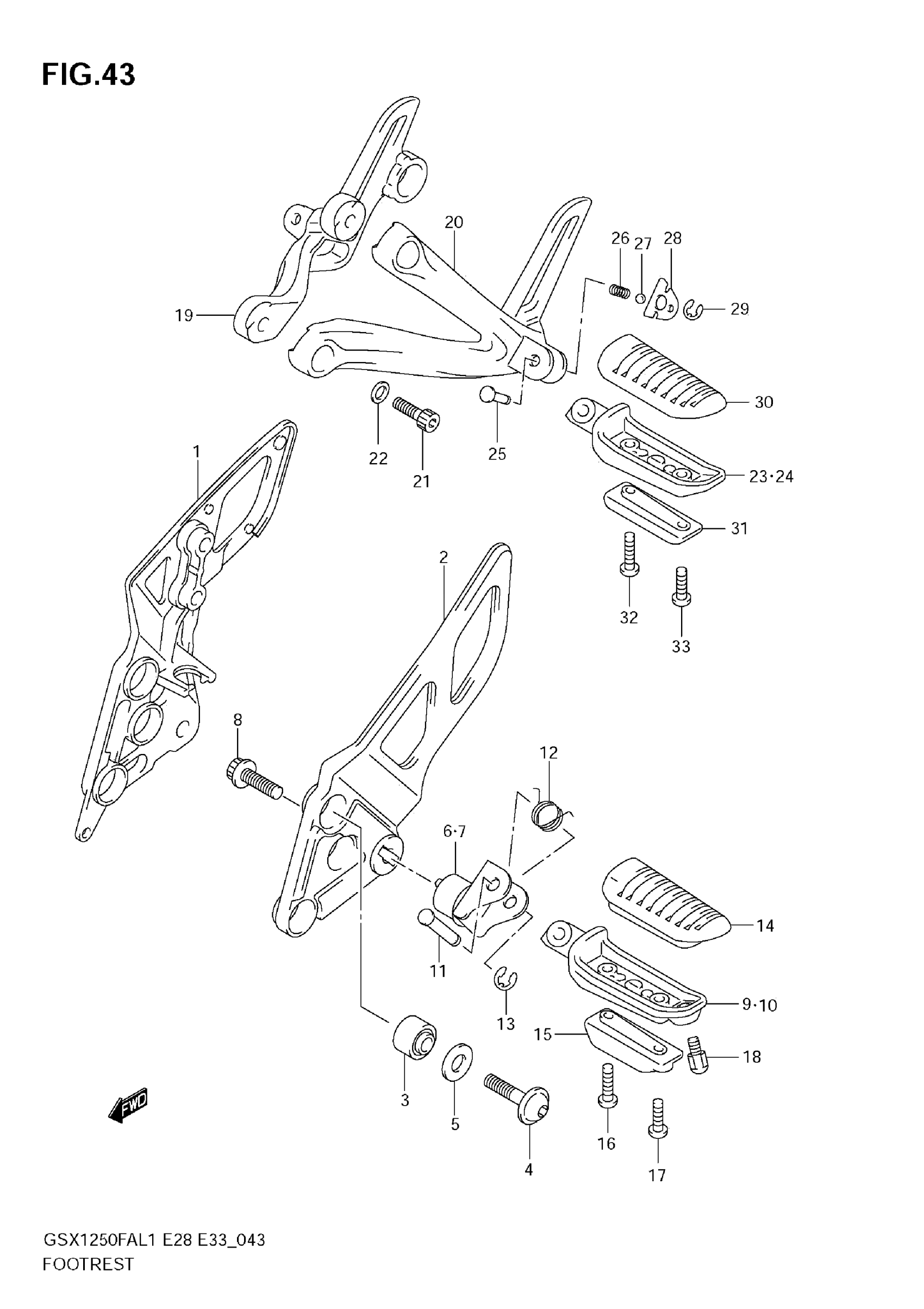

Suzuki GSX1250FAL1 (2011) FOOTREST Diagram

#

Description
Price

1

BRACKET, FRONT FOOTREST RH

43511-38G00

Unavailable

2

BRACKET, FRONT FOOTREST LH

43521-38G00

Unavailable

3

BUSH This part replaces 09319-08047.

09319-08048

Unavailable

4

BOLT (8X30)

09106-08147

Unavailable

5

WASHER (12.6X24X1.9)

09161-12009

Unavailable

6

HOLDER, FOOTREST RH

43530-18H00

Unavailable

7

HOLDER, FOOTREST LH

43540-18H00

Unavailable

8

BOLT (10X28)

09106-10064

Unavailable

9

BAR, RH

43511-44G00

Unavailable

10

BAR, LH

43521-44G00

Unavailable

11

PIN

09208-08018

Unavailable

12

SPRING

09448-14047

Unavailable

13

E RING

08332-1106A

Unavailable

14

RUBBER

43550-44G00

Unavailable

15

BALANCER

43536-44G00

Unavailable

16

SCREW

02142-0530B

$2.92

17

SCREW

02142-0525B

Unavailable

18

.BOLT,BANK SENSOR

43576-07D01

Unavailable

19

BRACKET, PILLION RH

43811-18H10

$206.05

20

BRACKET, PILLION LH

43821-18H00

$202.23

21

BOLT (8X25)

09106-08172

Unavailable

22

WASHER

09164-08015

Unavailable

23

BAR, PILLION RH

43611-44G00

$61.88

24

BAR, PILLION LH

43621-44G00

$61.88

25

PIN

09208-08020

Unavailable

26

SPRING

09440-05003

Unavailable

27

BALL

06111-07004

Unavailable

29

E RING

08332-1106A

Unavailable

30

RUBBER

43550-44G00

Unavailable

31

BALANCER,PILLIO This part replaces 43534-44G00.

43534-44G01

Unavailable

32

SCREW

02142-0525A

Unavailable

33

SCREW

02142-0520A

Unavailable
