2022 Suzuki GSX-S1000TRQM2 Muffler Diagram

← All diagrams

Find the part on the Muffler diagram for your 2022 Suzuki GSX-S1000TRQM2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

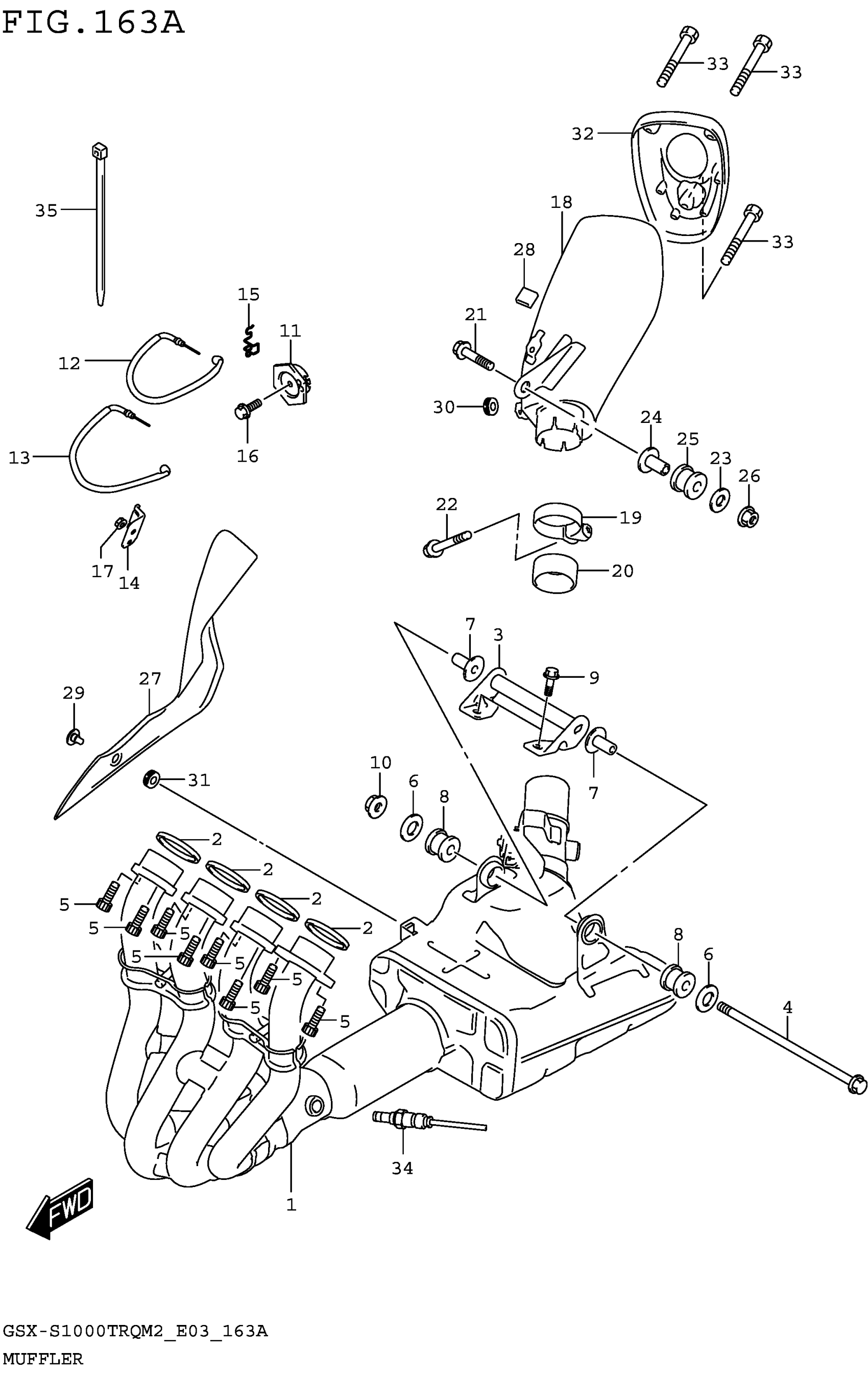

2022 Suzuki GSX-S1000TRQM2 Muffler Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

EXHAUST COMP

14100-48K10

1

$3,647.10

In stock

2

.GASKET,EXHAUST PIPE

14181-04K00

4
Out of stock

3

BRACKET, EXH SPRT

14770-04K00

1

$29.50

In stock

4

BOLT (8X200)

09103-08464

1

$12.15

In stock

5

BOLT (8X25)

09106-08178

8
Out of stock

6

WASHER (8.5X30X2.3)

09160-08503

2
Out of stock

7

SPACER (8.6X12X24.2)

09180-08152

2
Out of stock

8

CUSHION (12X30X24)

09320-12077

2
Out of stock

9

BOLT (8X20)

09135-08007

2

$3.18

In stock

10

NUT

08316-1008A

1
Out of stock

11

PULLEY,CONTROLLER

11269-18G01

1
Out of stock

12

CABLE, EXH VALVE NO.1

11276-48K00

1

$52.85

In stock

13

CABLE, EXH VALVE NO.2

11277-48K00

1

$53.98

In stock

14

1

$11.18

In stock

15

1

$8.32

In stock

16

BOLT

01547-0516A

1

$1.68

In stock

17

NUT (6X12)

08316-1006A

1
Out of stock

18

1

$536.63

In stock

19

1

$27.51

In stock

20

CONNECTOR,MUFFLER

14771-24F01

1

$34.07

In stock

21

BOLT (8X45)

09106-08164

1

$6.95

In stock

22

BOLT (8X40)

09106-08162

1
Out of stock

23

WASHER (8.5X30X2.3)

09160-08503

1
Out of stock

24

SPACER (8.6X12X24.2)

09180-08152

1
Out of stock

25

CUSHION (12X30X24)

09320-12048

1
Out of stock

26

NUT

08316-1008A

1
Out of stock

27

COVER, MUF FR

14780-48K00

1

$282.80

In stock

28

GROMMET

14795-10FA0

1
Out of stock

29

SCREW (6X12)

09139-06124

1
Out of stock

30

CUSHION

09320-04011

1

$6.75

In stock

31

CUSHION (8.4X18X6)

09320-08066

1
Out of stock

32

COVER, MUF RR

14791-04K12

1

$97.02

In stock

33

BOLT

09116-06528

3

$5.27

In stock

34

SENSOR,OXYGEN

18213-04K00

1

$351.27

In stock

35

CLAMP (L:145)

09407-14407

1
Out of stock
