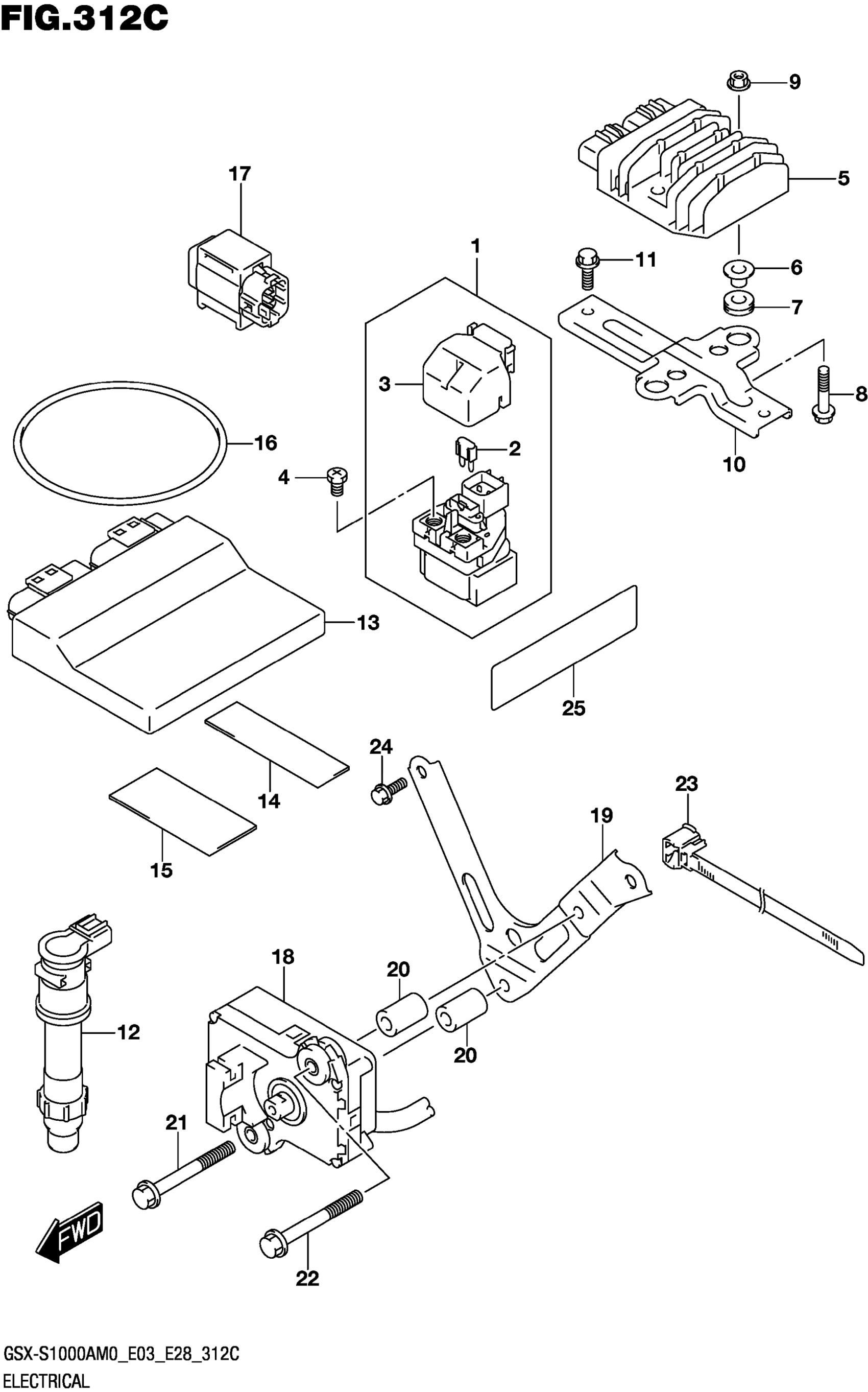

Suzuki GSX-S1000AM0 (2020) ELECTRICAL (E33) Diagram

#

Description
Price

1

RELAY ASSY,STARTING MOTOR

31800-38G10

Unavailable

2

.FUSE (30A)

09481-30501

Unavailable

3

.COVER

31861-38G00

Unavailable

4

SCREW (6X8)

09128-06013

Unavailable

5

RECTIFIER ASSY

32800-26J02

Unavailable

6

SPACER (6.2X8.4X10.9)

09180-06331

Unavailable

7

CUSHION (8X18X10)

09320-08501

Unavailable

8

BOLT

01550-0635A

Unavailable

9

NUT (6X12)

08316-1006A

Unavailable

10

BRACKET,ELECTRIC PARTS

47431-04K01

Unavailable

11

BOLT

01550-0612A

Unavailable

12

COIL ASSY, IGNITION

33410-47H00

Unavailable

13

CONTROL UNIT,FI

32920-38K91

Unavailable

14

PROTECTOR (80X80X2) This part replaces 33652-38A10.

33652-07D00

Unavailable

15

PROTECTOR (80X80X2) This part replaces 33652-34000.

33652-07D00

Unavailable

16

O-RING (D:3.5,ID:85)

09280-85001

Unavailable

17

SENSOR ASSY,FUEL CUT

33960-06G10

Unavailable

18

ACTUATOR ASSY, EXHAUST CONTRO This part replaces 33970-48G01.

33970-48G02

Unavailable

19

BRACKET, ACTUATOR

47420-04K00

Unavailable

20

SPACER (6.2X14.5X26)

09180-06345

Unavailable

21

BOLT

01550-0650A

Unavailable

22

BOLT

01550-0655A

Unavailable

23

CLAMP

09407-14413

Unavailable

24

BOLT

01547-0612A

Unavailable

25

TAPE,SEAT LOWER COVER

45414-38G00

Unavailable
