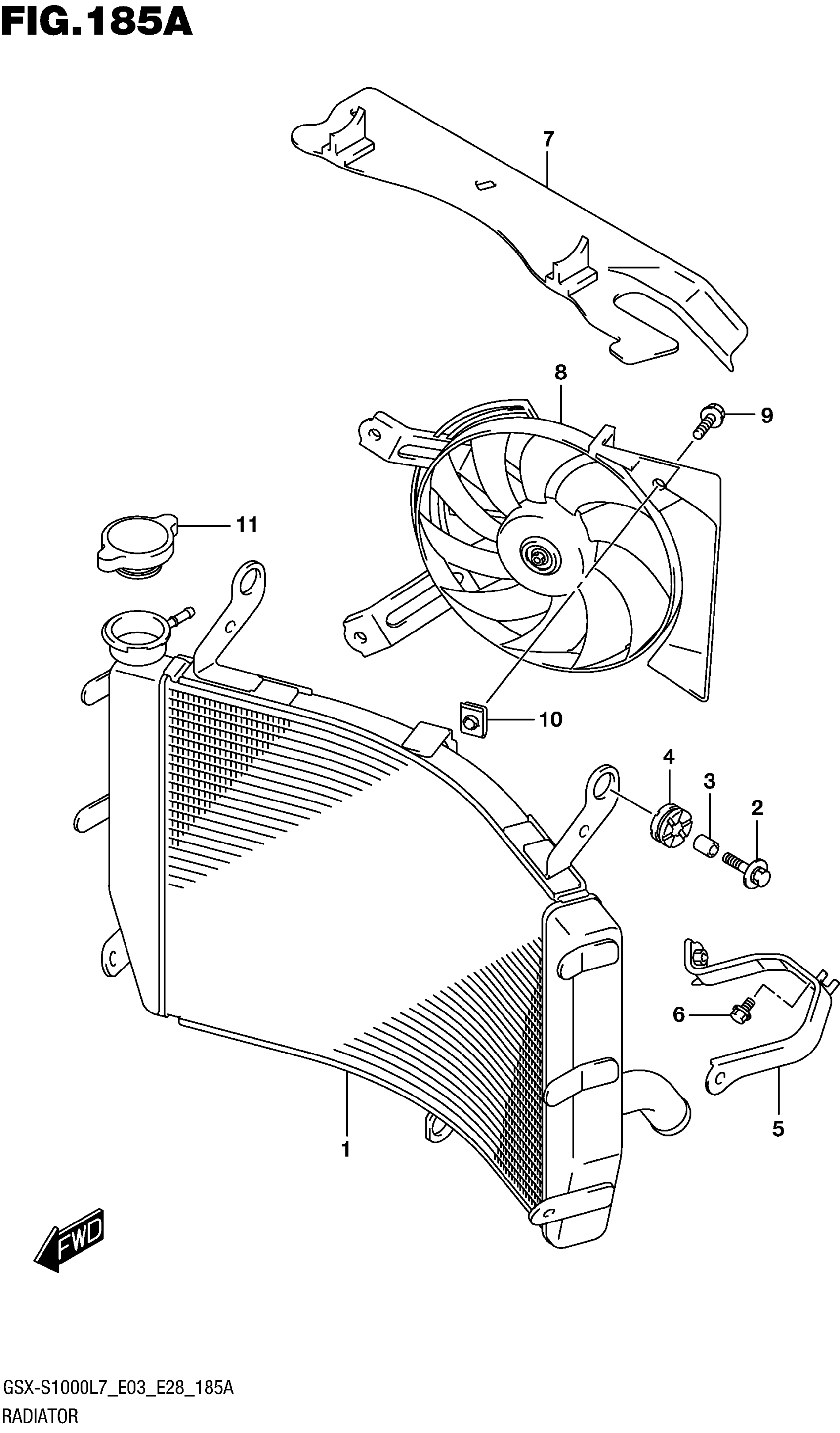

2017 Suzuki GSX-S1000AL7 Radiator Diagram

2017 Suzuki GSX-S1000AL7 Radiator Diagram

#

Description
Price

1

RADIATOR ASSY, WATER

17710-04K10

Unavailable

2

BOLT (6X25)

09118-06097

Unavailable

3

SPACER (6.5X10X12)

09180-06290

Unavailable

4

CUSHION

09320-10051

Unavailable

5

BRACKET,RADIATOR LOWER

17760-04K00

Unavailable

6

BOLT

01550-0612A

Unavailable

7

SHIELD,RADIATOR HEAT

17771-04K00

Unavailable

8

FAN ASSY, RADIATOR This part replaces 17800-04K00.

17800-48K00

Unavailable

9

BOLT

01550-0616A

Unavailable

10

NUT, FAN ASSY

17802-14F00

Unavailable

11

CAP, RADIATOR

17730-14G00

Unavailable
