1995 Suzuki GSX-R750WS Battery Diagram

← All diagrams

Find the part on the Battery diagram for your 1995 Suzuki GSX-R750WS, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

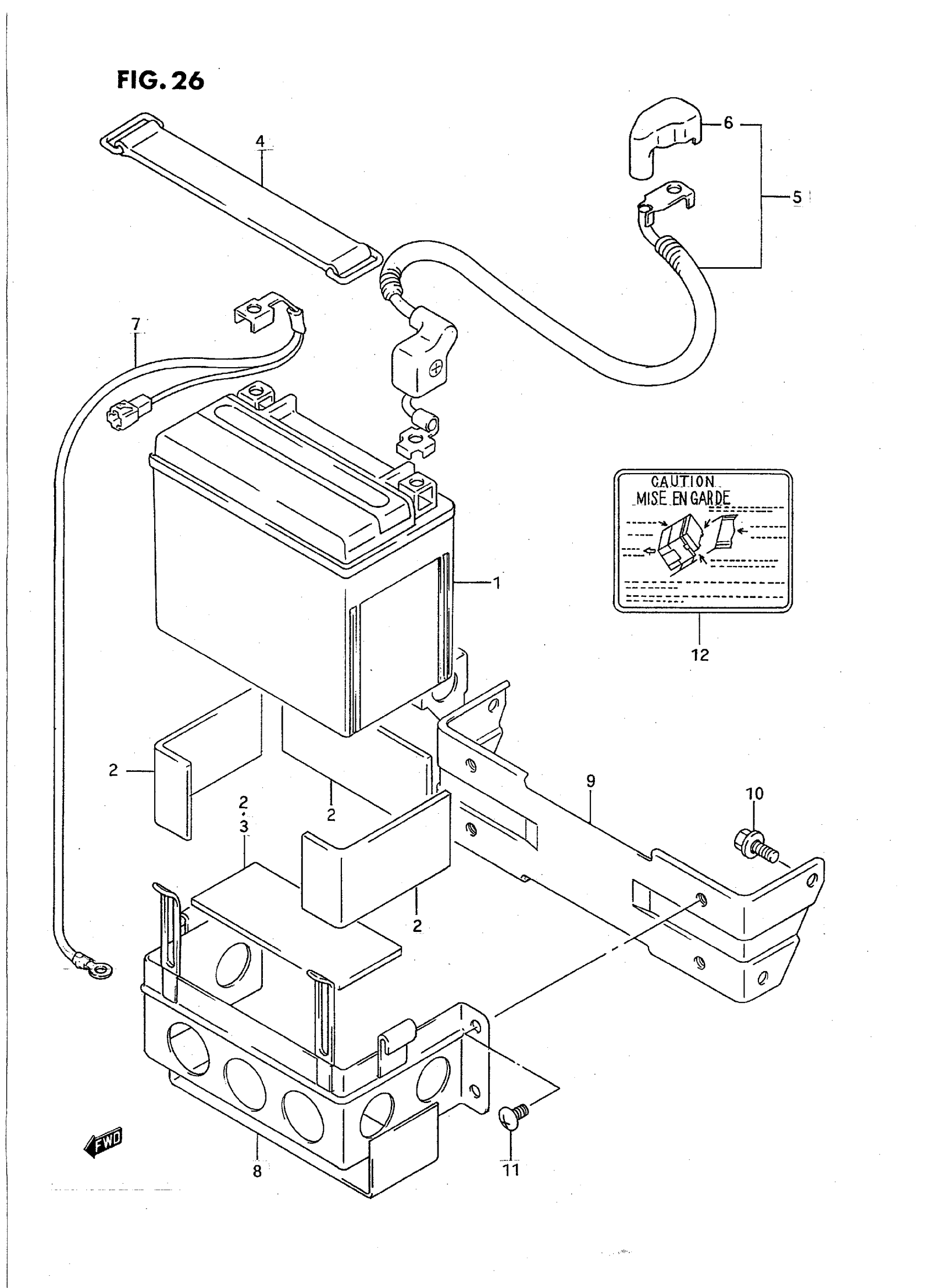

1995 Suzuki GSX-R750WS Battery Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

BATTERY (FTX12-BS,12V,10AH) | MODEL P This part replaces 33610-17E00.

33610-48E20

1
Out of stock

2

4

$4.46

In stock

3

PROTECTOR (90X45X28) | MODEL R/S This part replaces 33652-47D00.

33652-47D01

1
Out of stock

4

BAND

09462-00015

1
Out of stock

5

LEAD WIRE | MODEL P This part replaces 33820-17E00.

33820-17E01

1
Out of stock

5

LEAD WIRE (+) | MODEL R/S; Includes Item(s) 6 - 6

33820-17E01

1
Out of stock

6

CAP, TERMINAL | MODEL P

33624-01D10

1
Out of stock

6

CAP, TERMIANL | MODEL R/S

33624-33C10

1
Out of stock

7

WIRE, BATTERY (-) | MODEL P/R This part replaces 33860-17E00.

33860-46E00

1
Out of stock

7

LEAD WIRE (-) | MODEL S

33860-46E00

1
Out of stock

8

HOLDER, BATTERY | MODEL P This part replaces 41540-17E00.

41540-17E10

1
Out of stock

8

HOLDER, BATTERY | MODEL R/S This part replaces 41540-17E50.

41540-17E61

1
Out of stock

8

HOLDER, BATTERY | MODEL P CALIFORNIA ONLY

41540-17E10

1
Out of stock

8

HOLDER, BATTERY | MODEL R/S CALIFORNIA ONLY This part replaces 41540-17E60.

41540-17E61

1
Out of stock

9

BRACKET | MODEL P

41560-17E00

1
Out of stock

9

BRACKET | MODEL R/S

41560-17E50

1
Out of stock

10

4

$2.32

In stock

10

BOLT | MODEL R/S This part replaces 01550-06163.

01550-0616A

4
Out of stock

11

SCREW | MODEL P

02142-06127

4

$1.49

In stock

11

4

$1.35

In stock

12

PLATE, BATTERY CAUTION

33690-17E00

1
Out of stock
