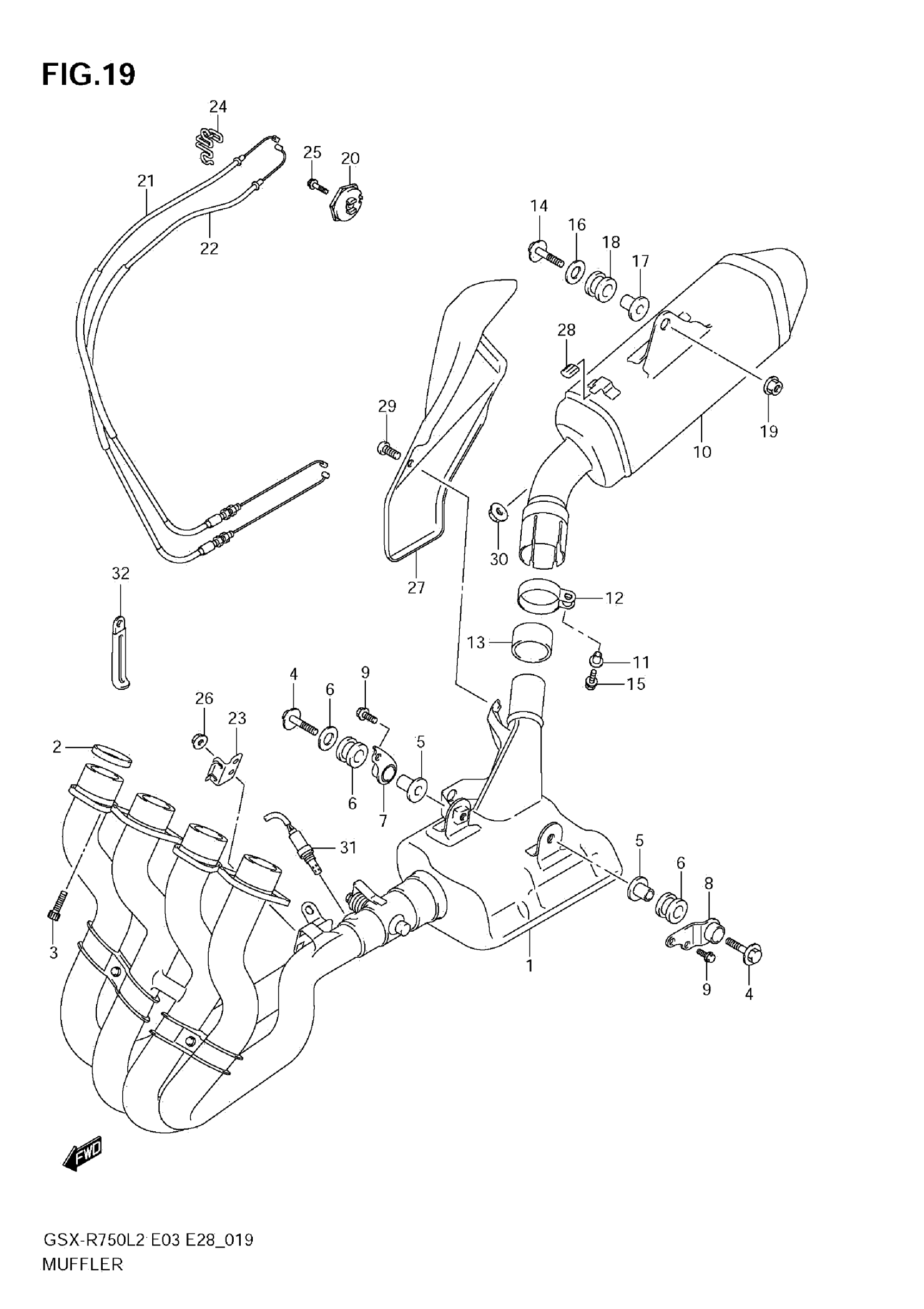

2012 Suzuki GSX-R750L2 Muffler Diagram

2012 Suzuki GSX-R750L2 Muffler Diagram

#

Description
Price

1

EXHAUST

14100-15J00

Unavailable

2

GASKET This part replaces 14181-46E00.

14181-46E10

Unavailable

3

BOLT (8X25)

09106-08165

Unavailable

4

BOLT (8X45)

09118-08152-A05

Unavailable

5

SPACER (8.6X12X24.2)

09180-08152

Unavailable

6

CUSHION

09320-12077

Unavailable

7

BRACKET,CHAMBER SPRT,R

14770-14J00

Unavailable

8

BRACKET,CHAMBER SPRT,L

14773-14J00

Unavailable

9

BOLT (8X16)

01550-0816A

Unavailable

10

BODY,MUFFLER

14310-15J00-H01

Unavailable

11

SPACER,MUF CLAMP

14458-14J00

Unavailable

12

CLAMP,MUF CONN

14459-21H40

Unavailable

13

CONNECTOR, MUFFLER

14771-42F10

Unavailable

14

BOLT (8X45)

09103-08358

Unavailable

15

BOLT (8X40)

09103-08392

Unavailable

16

WASHER (8.5X28X1.5)

09160-08142

Unavailable

17

SPACER (8.6X12X24.2)

09180-08152

Unavailable

18

CUSHION

09320-12048

Unavailable

19

NUT

08361-2508A

$2.10

20

PULLEY, CONTROLLER

11269-18G01

$32.50

21

CABLE,EXH VALVE NO.1

11276-14J00

Unavailable

22

CABLE,EXH VALVE NO.2

11277-14J00

Unavailable

23

BRACKET, EXH VALVE CABLE

14250-21H00

Unavailable

24

GUIDE, EXH VALVE CABLE

14252-14J00

Unavailable

25

BOLT

01547-0516A

Unavailable

26

NUT

08316-1006A

Unavailable

27

COVER,MUFFLER FR

14780-14J00

Unavailable

28

GROMMET

14795-10FA0

Unavailable

29

SCREW (6X10)

09139-06172

Unavailable

30

CUSHION (8.4X18X6)

09320-08066

Unavailable

31

SENSOR,OXYGEN

18213-23H01

Unavailable

32

CLAMP (L:45)

09404-06429

Unavailable
