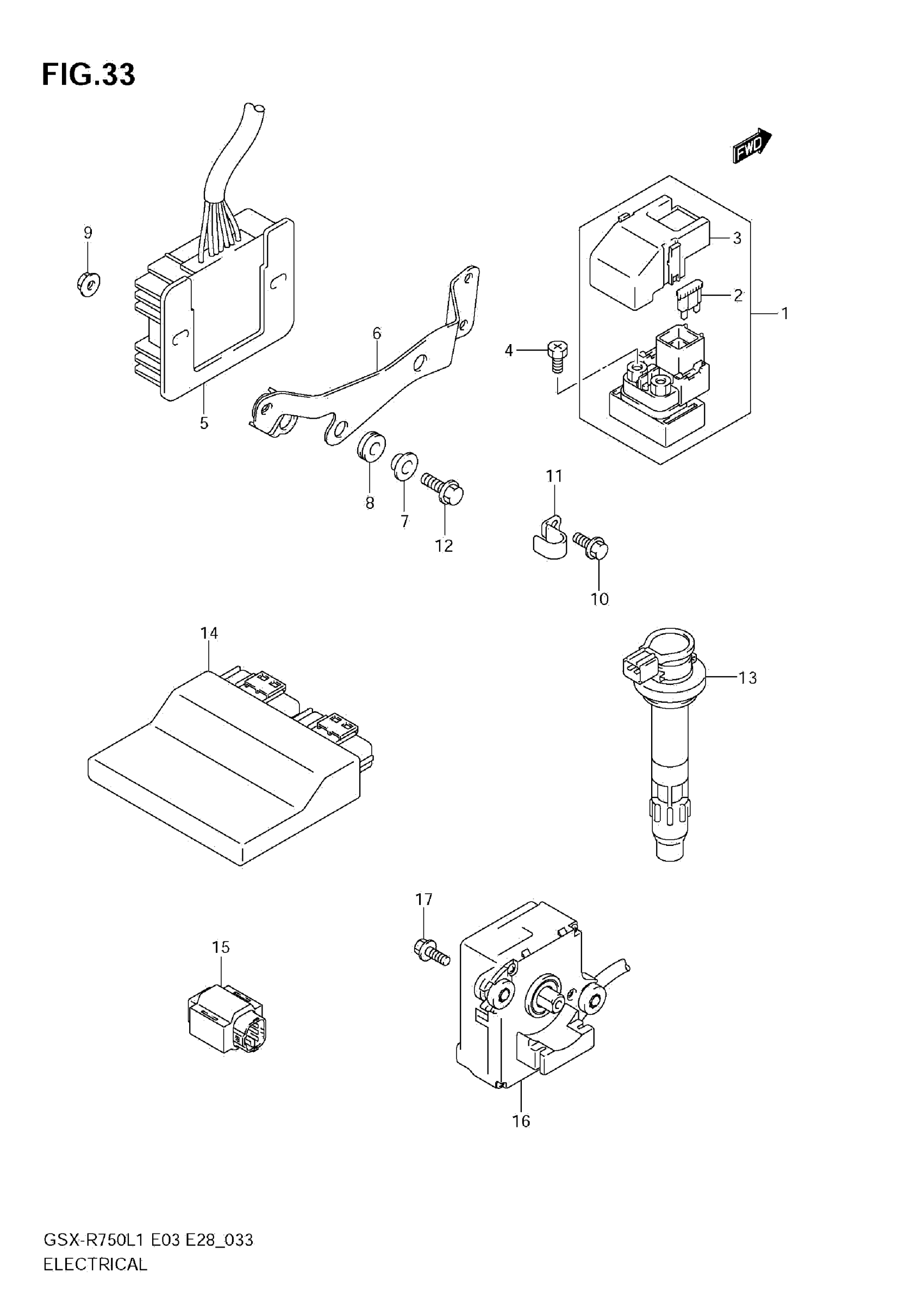

Suzuki GSX-R750L1 (2011) ELECTRICAL (E3) Diagram

#

Description
Price

1

RELAY ASSY,STARTING MOTOR This part replaces 31800-06G00.

31800-06G02

Unavailable

2

FUSE (30A)

09481-30101

Unavailable

3

COVER, STARTER

31861-47E00

Unavailable

4

SCREW (6X8)

09128-06013

Unavailable

5

RECTIFIER ASSY

32800-47H00

Unavailable

6

BRACKET, RECT FTG

32830-14J00

Unavailable

7

SPACER (6.2X8.4X6.9)

09180-06325

Unavailable

8

CUSHION (8.4X18X6)

09320-08066

Unavailable

9

BOLT (6X20)

09116-06182

Unavailable

10

BOLT

01550-0616A

Unavailable

11

CLAMP(L:80) This part replaces 09404-06433.

09404-06036

Unavailable

12

NUT

08316-1006A

Unavailable

13

COIL ASSY,IGNITION

33410-38H00

Unavailable

14

CONTROL UNIT, FI

32920-15J10

Unavailable

15

SENSOR ASSY,FUEL CUT

33960-27G00

Unavailable

16

ACTUATOR ASSY This part replaces 33970-47H00.

33970-47H03

Unavailable

17

BOLT (6X32.5)

09116-06148

Unavailable
