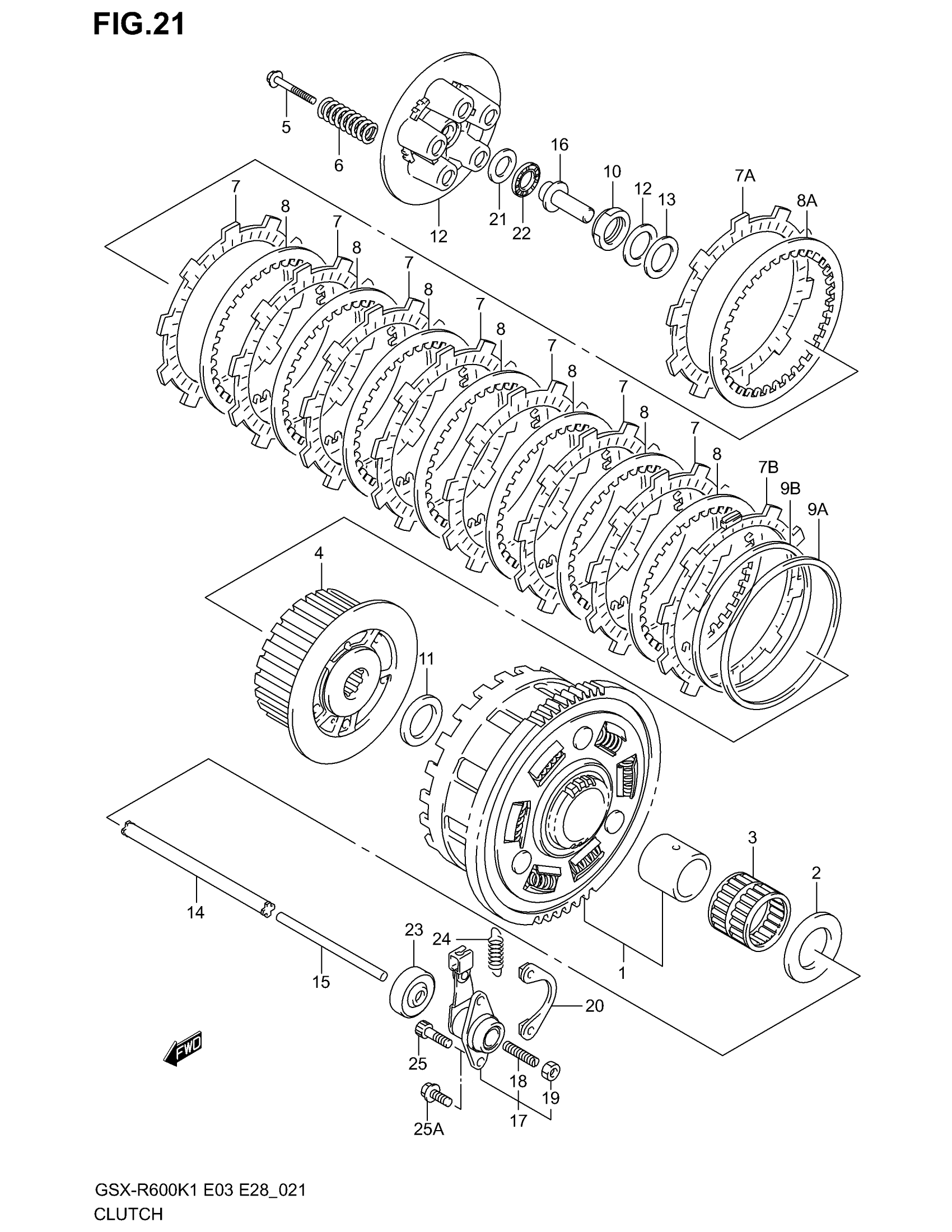

Suzuki GSX-R600 (2003) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | NT:78 This part replaces 21200-39810.

21200-39820

Unavailable

2

WASHER (25X54X2.4)

09160-25073

Unavailable

3

BEARING (35X40X29.8)

09263-35036

Unavailable

4

HUB, CLUTCH SLEEVE

21410-35F00

Unavailable

5

BOLT, CLUTCH SPRING

21412-35F00

Unavailable

6

SPRING, CLUTCH This part replaces 21413-39F00.

21413-35F00

Unavailable

7

PLATE, CLUTCH DRIVE NO.1

21441-31E70

Unavailable

7A

PLATE, CLUTCH DRIVE NO.2

21441-31E60

Unavailable

7B

PLATE, CLUTCH DRIVE NO.3

21440-39F00

Unavailable

8

PLATE, CLUTCH DRIVEN,NO.1 | T:2.6

21451-31E30

Unavailable

8A

PLATE, CLUTCH DRIVEN NO.2 | T:2.3

21451-31E20

Unavailable

9

DISC, CLUTCH PRESSURE

21462-35F00

Unavailable

9A

SEAT, WAVE WASHER

21471-31E20

Unavailable

9B

WASHER,CLUTCH PLATE

21472-39F00

Unavailable

10

NUT, CLUTCH SLEEVE HUB

09159-24010

Unavailable

11

.WASHER (25X50X2.5) | 25X50X2.5

09160-25056

Unavailable

12

WASHER, CLUTCH WAVE | 24.2X35X2

09164-24006

Unavailable

13

WASHER, SLEEVE HUB NUT | 25X38X1.0

09181-25223

Unavailable

14

ROD, CLUTCH PUSH RH

23110-27A00

Unavailable

15

ROD, CLUTCH PUSH LH

23111-35F00

Unavailable

16

PIECE, PUSH | MODEL K1 This part replaces 23121-31E10.

23121-31E00

Unavailable

16

PIECE, CLUTCH PUSH | MODEL K2/K3

23121-31E00

Unavailable

17

SCREW ASSY,CLUTCH RELEASE | Includes Item(s) 18 - 19

23200-35F01

Unavailable

18

SCREW (6X25)

09134-06010

Unavailable

19

.NUT

08310-00067

Unavailable

20

NUT, CLUTCH RLSE SCREW | MODEL K1

23240-35F00

Unavailable

21

WASHER, CLUTCH PUSH | 15.5X28X1

09160-15045

Unavailable

22

BEARING, CLUTCH PUSH | 15X28X2

09263-15003

Unavailable

23

SEAL, CLUTCH PUSH ROD | 6X34X1.0

09285-06011

Unavailable

24

SPRING, CLUTCH RELEASE

09443-09044

Unavailable

25

BOLT, STATOR | MODEL K1 This part replaces 07130-06403.

07130-0640B

Unavailable

25A

BOLT | MODEL K2/K3 This part replaces 01550-06163.

01550-0616A

Unavailable
