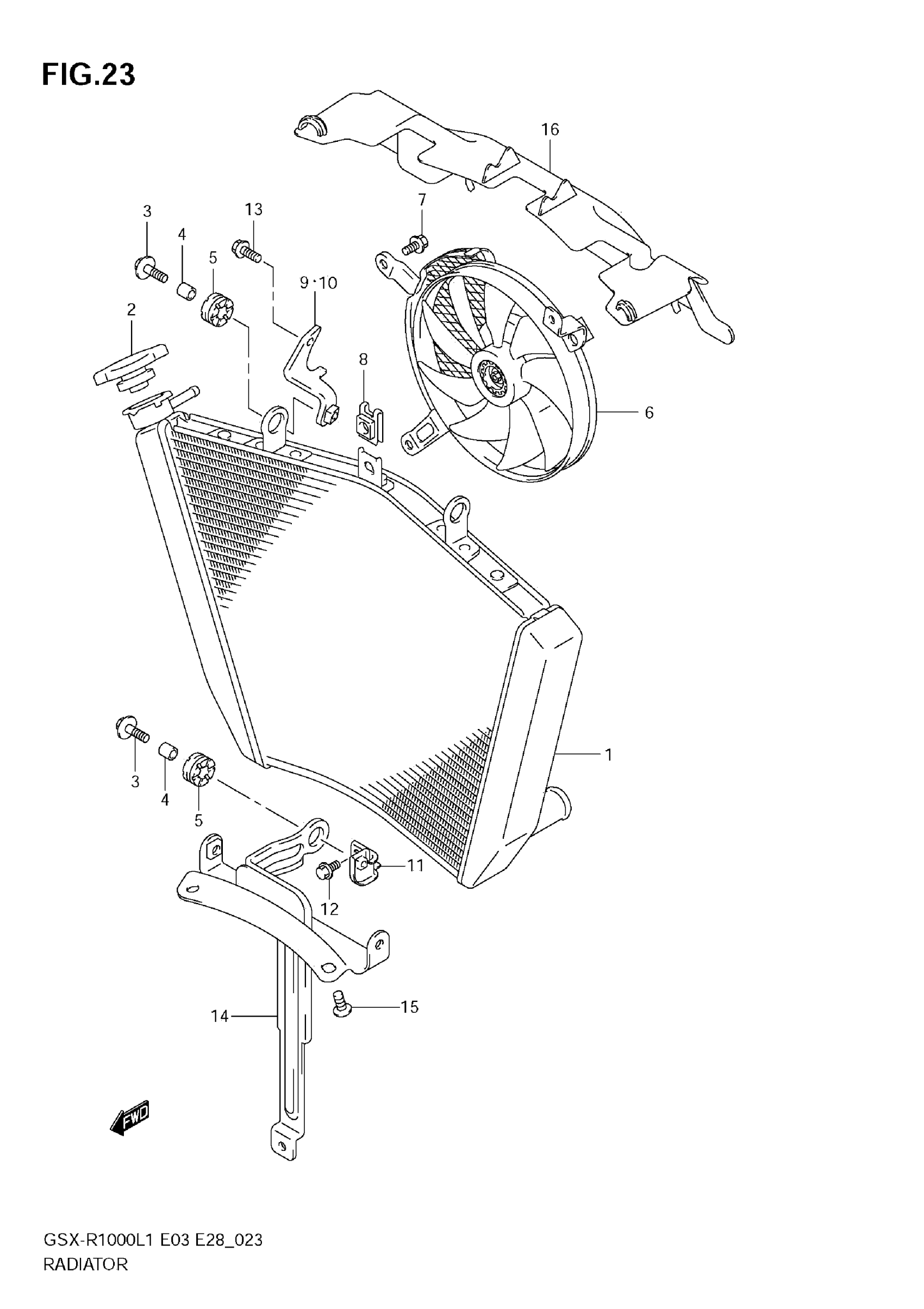

2011 Suzuki GSX-R1000L1 Radiator Diagram

2011 Suzuki GSX-R1000L1 Radiator Diagram

#

Description
Price

1

RADIATOR ASSY, WATER

17710-47H00

Unavailable

2

CAP, RADIATOR This part replaces 17730-12C20.

17730-08J00

Unavailable

3

BOLT (6X25)

09118-06097

Unavailable

4

SPACER (6.5X10X12)

09180-06290

Unavailable

5

CUSHION

09320-10051

Unavailable

6

FAN ASSY, RADIATOR

17800-47H00

Unavailable

7

BOLT

17711-40F00

Unavailable

8

NUT, FAN ASSY

17712-40F00

Unavailable

9

BRACKET, RADIATOR RH

17741-47H00

Unavailable

10

BRACKET, RADIATOR LH

17742-47H00

Unavailable

11

BRACKET, RADIATOR & OIL COOLER

17750-47H00

Unavailable

12

BOLT

01550-0612A

Unavailable

13

BOLT

01550-0616B

Unavailable

14

BRACKET, RADIATOR SUPPORT

17790-47H00

Unavailable

15

BOLT (6X10)

09103-06307

$3.57

16

SHIELD, RADIATOR HEAT

17771-47H00

Unavailable
