ELECTRICAL

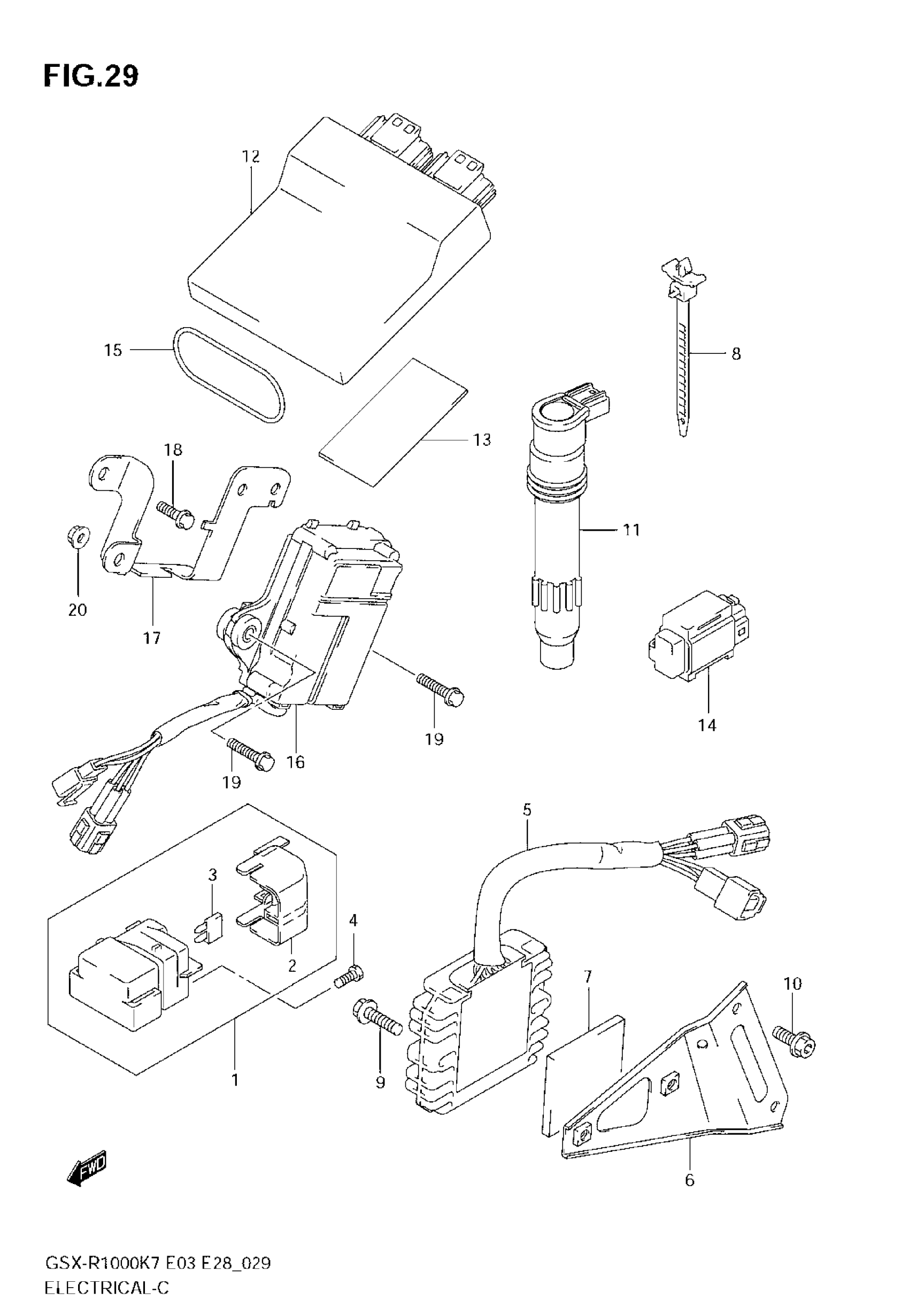

Suzuki GSX-R1000 (2008) ELECTRICAL Diagram
#
Description
Price
1
RELAY ASSY, STARTING MOTOR | Includes Item(s) 2 - 3 This part replaces 31800-41G00.
31800-41G10
Unavailable
2
COVER
31861-38G00
Unavailable
3
FUSE (30A)
09481-30501
Unavailable
4
BOLT, STARTING MOTOR (6X8)
09128-06013
Unavailable
5
RECTIFIER ASSY
32800-21H00
Unavailable
6
BRACKET, RECT FTG
32830-21H00
Unavailable
7
PROTECTOR, BRACKET (50X50X5.0) | CUT AS REQUIRED (30X30)
33652-20C00
Unavailable
8
CLAMP (L:90)
09407-11402
Unavailable
9
BOLT, RECTIFIER
02162-0620C
Unavailable
10
BOLT, RECT BRKT
07120-0612A
Unavailable
11
COIL ASSY,IGNITION This part replaces 33410-35F10.
33410-35F11
Unavailable
12
CONTROL UNIT,FI This part replaces 32920-21H10.
32920-21H61
Unavailable
12
CONTROL FI UNIT | E33 This part replaces 32920-21H20.
32920-21H70
Unavailable
13
CUSHION, FI (80X80X2.0) | CUT AS REQUIRED (30X80)
33652-07D00
Unavailable
14
SENSOR ASSY,FUEL CUT
33960-06G10
Unavailable
15
O RING(D:3.5,ID | D:3.5,ID:61 This part replaces 09280-61002.
09280-61004
Unavailable
16
ACTUATOR ASSY This part replaces 33970-41G00.
33970-41G02
Unavailable
17
HOLDER, ACTUATOR
33971-21H00
Unavailable
18
BOLT, ACTUATOR HOLDER
01550-0612A
Unavailable
19
BOLT, ACTUATOR
01560-0625A
Unavailable
20
NUT
08319-3106A
Unavailable
