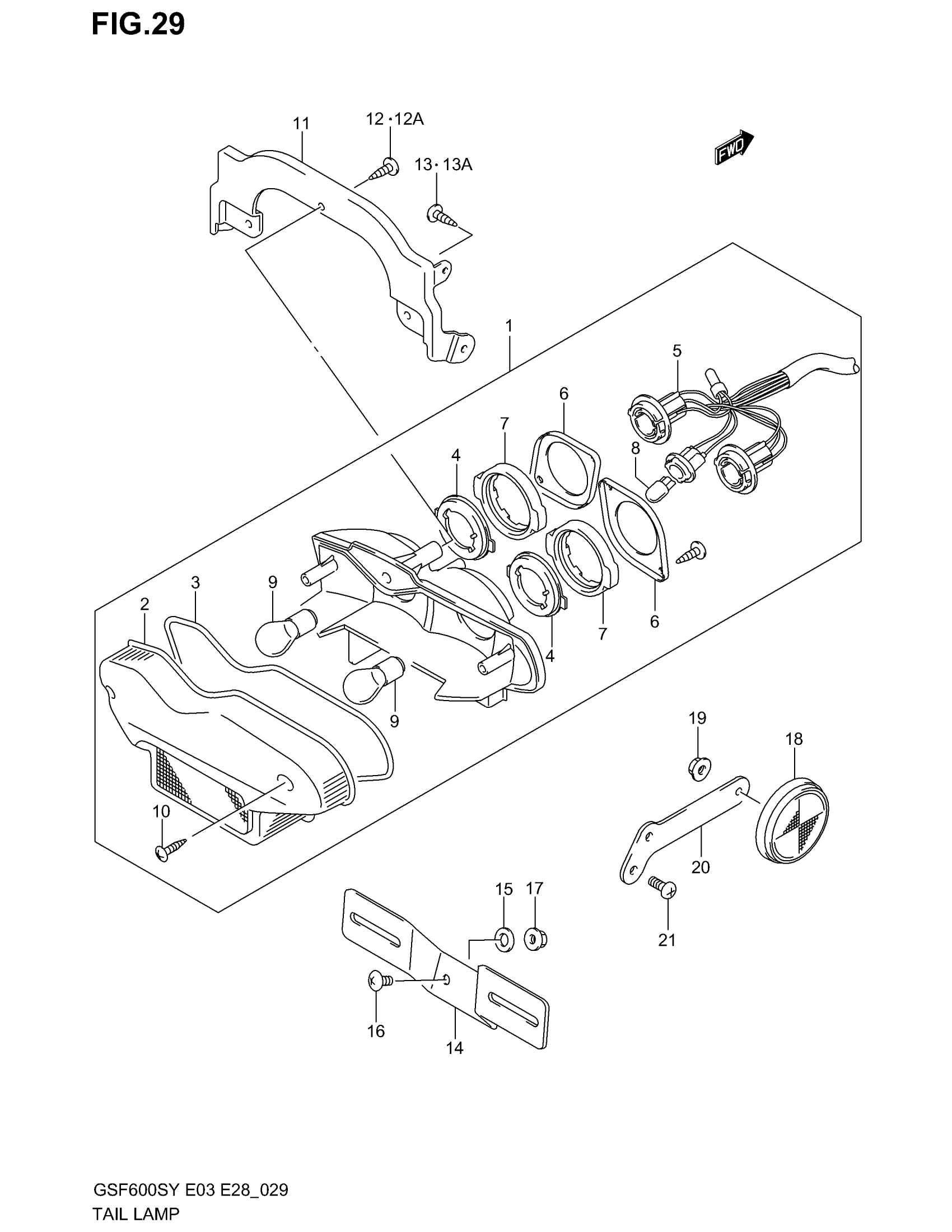

Suzuki GSF600S (2003) TAIL LAMP Diagram

#

Description
Price

1

LAMP ASSY, REAR COMBINATION | MODEL Y This part replaces 35710-31F30.

35710-31F31

Unavailable

1

LAMP ASSY, REAR COMBINATION | MODEL K1/K2/K3; Includes Item(s) 2 - 10

35710-31F31

Unavailable

2

LENS

35712-31F30

Unavailable

3

GASKET

35713-21F00

Unavailable

4

PLATE, NO.1

35716-48B21

Unavailable

5

SOCKET & CORD

35718-24F00

Unavailable

6

PLATE, NO.2

35736-48B21

Unavailable

7

CUSHION

35765-48B21

Unavailable

8

.BULB (12V5W) This part replaces 09471-12081.

09471-12216

Unavailable

9

BULB (12V,21/5W) | MODEL Y

09471-12128

Unavailable

9

BULB (12V,21/5W) | MODEL K1/K2/K3 This part replaces 09471-12083.

09471-12128

Unavailable

10

SCREW

03211-04207

Unavailable

11

BRACKET, REAR COMP

35726-31F00

Unavailable

12

SCREW | MODEL Y/K2/K3 This part replaces 03541-05163.

03541-0516A

Unavailable

12A

SCREW, REAR COMB | MODEL K1

09136-05058

Unavailable

13

SCREW | MODEL Y/K2/K3 This part replaces 03541-05163.

03541-0516A

Unavailable

13A

SCREW, REAR BRACKET | MODEL K1

09136-05058

Unavailable

14

BRACKET, LICENSE BRACKET

35927-48B30

Unavailable

15

.WASHER (6.5X20X1.6)

09160-06088

$1.80

16

SCREW This part replaces 02142-06163.

02142-0616A

Unavailable

17

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

18

REFLECTOR ASSY, RR SIDE

35970-14A20

Unavailable

19

NUT This part replaces 08316-10053.

08316-1005A

Unavailable

20

BRACKET, RR SIDE RH

35975-31F00

Unavailable

20

BRACKET, RR SIDE LH

35976-31F00

Unavailable

21

SCREW This part replaces 02142-06123.

02142-0612A

Unavailable
