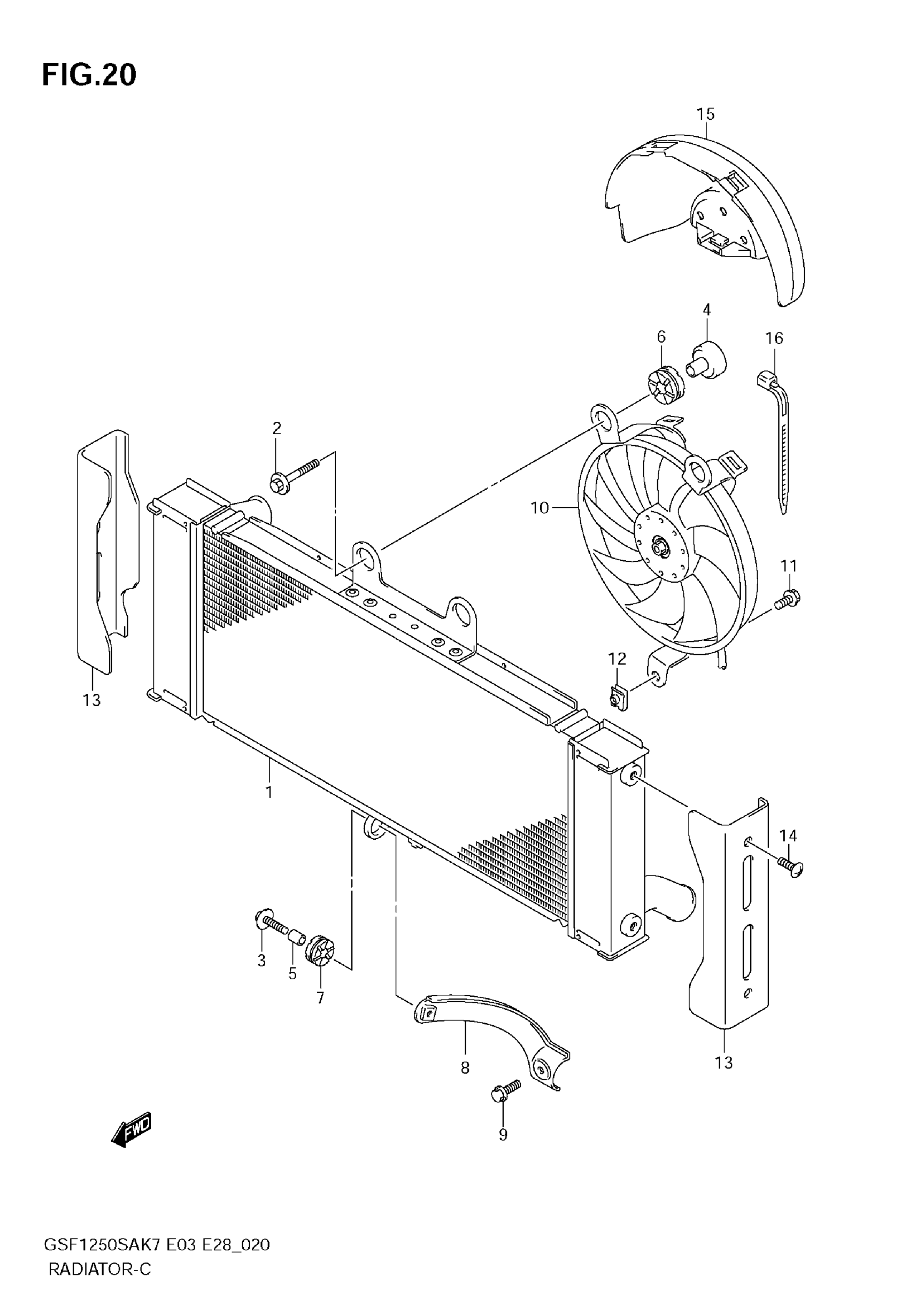

Suzuki GSF1250S (2009) RADIATOR Diagram

#

Description
Price

1

RADIATOR ASSY,W This part replaces 17710-18H00.

17710-18H30

Unavailable

2

BOLT

09116-06176

Unavailable

3

BOLT

09118-06097

Unavailable

4

SPACER

17731-18H00

Unavailable

5

SPACER

09180-06290

Unavailable

6

CUSHION

09320-10062

Unavailable

7

CUSHION

09320-10051

Unavailable

8

BRACKET, LOWER This part replaces 17750-18H00.

17750-18H10

Unavailable

9

BOLT

01550-0620A

Unavailable

10

FAN ASSY,RADIAT This part replaces 17800-18H00.

17800-18H01

Unavailable

11

BOLT

01550-0616A

Unavailable

12

NUT

17802-14F00

Unavailable

13

COVER, RADIATOR

17761-18H00

Unavailable

14

BOLT

09139-06027

Unavailable

15

SHIELD, HEAT

17771-18H00

Unavailable

16

CLAMP, FAN LEAD

09407-14403

Unavailable
