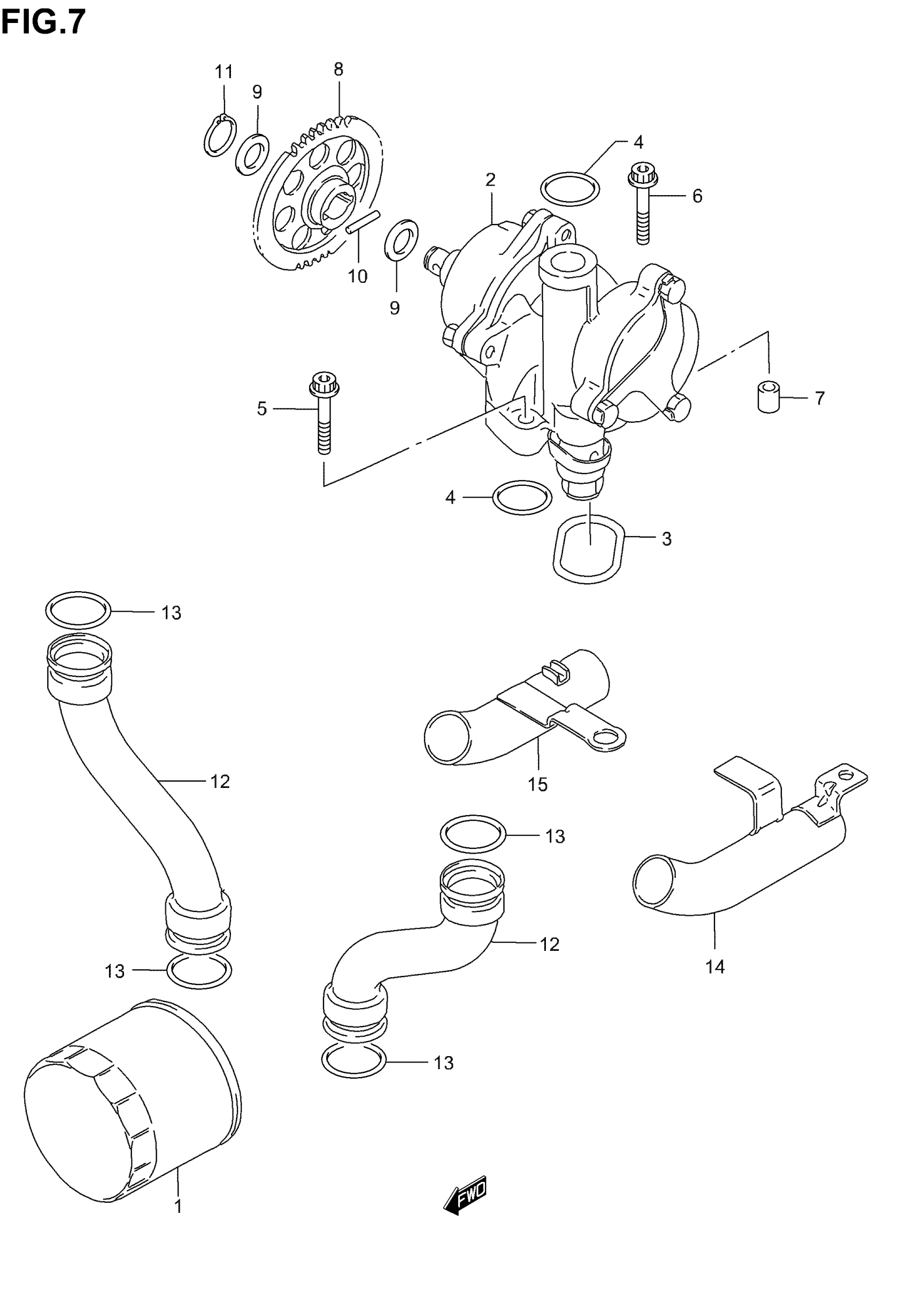

Suzuki GSF1200 (2005) OIL PUMP Diagram

#

Description
Price

1

FILTER, ENGINE OIL | MODEL K1/K2/K3 This part replaces 16510-34E00.

16510-07J00

Unavailable

1

FILTER, ENGINE OIL | MODEL K4/K5 This part replaces 16510-03G00-X07.

16510-07J00

Unavailable

2

PUMP ASSY, ENGINE OIL | MODEL K1/K2/K3/K4 This part replaces 16400-06B30.

16400-06B31

Unavailable

2

PUMP ASSY, OIL | MODEL K5

16400-06B31

Unavailable

3

O RING, PUMP

16491-27A01

Unavailable

4

O RING (D:3.2,ID:17.8)

09280-18009

Unavailable

5

BOLT (6X30)

09106-06089

Unavailable

6

BOLT (6X35)

09106-06088

Unavailable

7

PIN

04211-09149

Unavailable

8

GEAR, PUMP DRIVEN (NT:37)

16332-19C00

Unavailable

9

SHIM

08221-12205

Unavailable

10

PIN

09261-05006

Unavailable

11

CIRCLIP This part replaces 08331-31126.

08331-3112A

Unavailable

12

PIPE, OUTLET

16481-48B01

Unavailable

13

O RING (D:3.7,ID:21.7)

09280-22016

Unavailable

14

PIPE, OUTLET UNDER LH

16530-27A02

Unavailable

15

PIPE, OUTLET UNDER RH

16540-27A02

Unavailable
