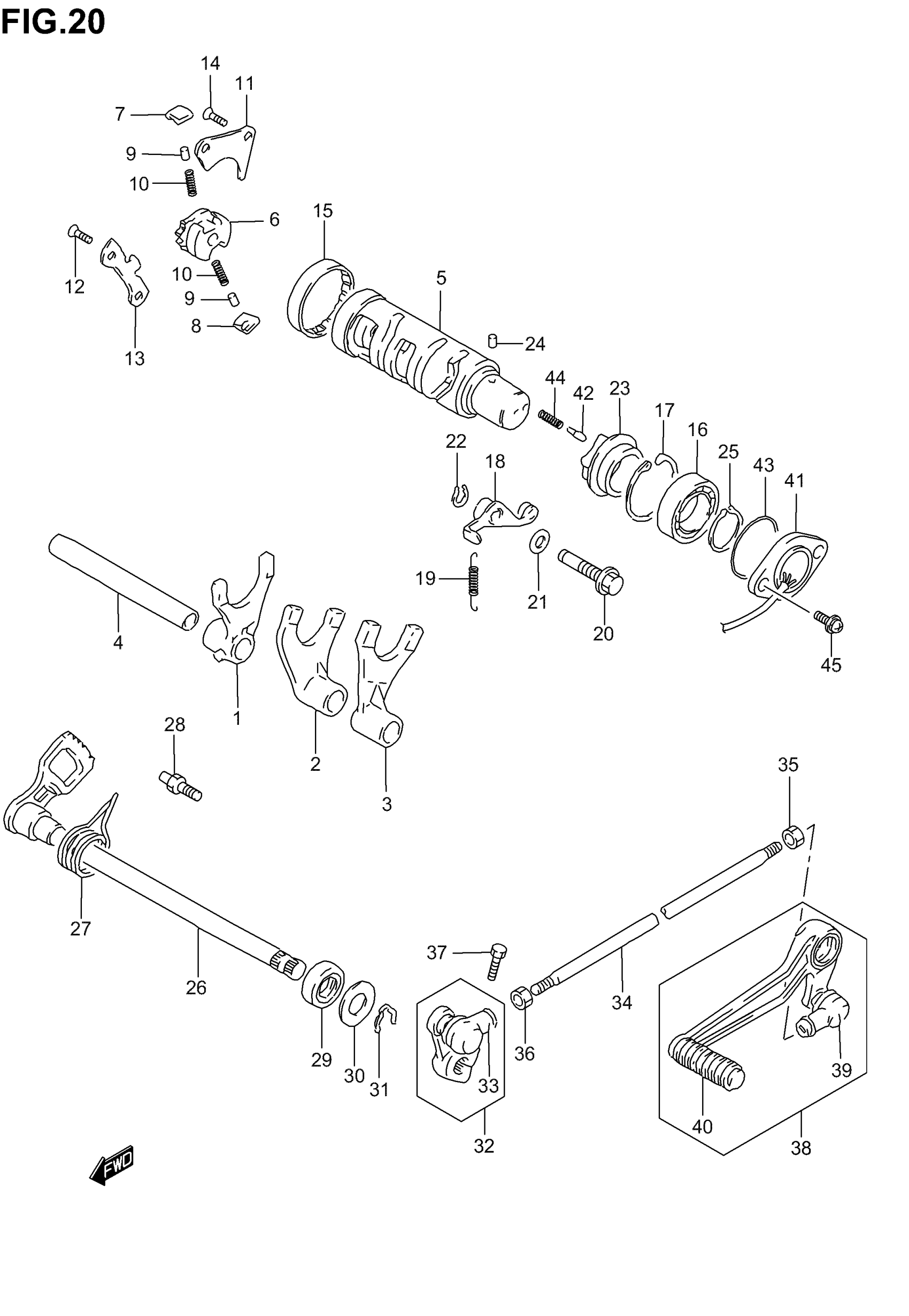

Suzuki GSF1200 (2005) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFT NO.1

25211-06B02

Unavailable

2

FORK, GEAR SHIFT NO.2

25221-06B00

Unavailable

3

FORK, GEAR SHIFT NO.3

25231-06B00

Unavailable

4

SHAFT, GEAR SHIFT FORK (L:128)

25411-27A00

Unavailable

5

CAM, GEAR SHIFT

25310-06B03

Unavailable

6

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

Unavailable

7

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

8

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

9

ROLLER (5X8)

09261-05003

Unavailable

10

SPRING

09440-04003

Unavailable

11

LIFTER,GEAR SHI This part replaces 25331-31301.

25331-31310

Unavailable

12

SCREW (6X12)

09126-06011

Unavailable

13

GUIDE, GEAR SHIFT CAM

25341-27A00

Unavailable

14

SCREW (6X12)

09126-06011

Unavailable

15

BEARING (43X49X12)

09263-43001

Unavailable

16

BEARING

08113-69050

Unavailable

17

CIRCLIP This part replaces 08331-41426.

08331-41429

Unavailable

18

STOPPER, GEAR SHIFT CAM

25350-27A10

Unavailable

19

SPRING

09443-09033

Unavailable

20

SHAFT, GEAR SHIFT CAM STOPPER

25353-27A00

Unavailable

21

GASKET (10X14X3.6)

09168-10002

Unavailable

22

CIRCLIP This part replaces 08331-31086.

08331-31089

Unavailable

23

PLATE, STOPPER

25381-38400

Unavailable

24

PIN

04221-04069

Unavailable

25

CIRCLIP

08331-31256

Unavailable

26

SHAFT, GEAR SHIFT

25510-19C01

Unavailable

27

SPRING

09444-26017

Unavailable

28

STOPPER, GEAR SHIFT

25671-01011

Unavailable

29

OIL SEAL (12X22X9) This part replaces 09285-12002.

09285-12006

Unavailable

30

WASHER (12.5X26X1.6) This part replaces 09160-12090.

09160-12089

Unavailable

31

CIRCLIP This part replaces 08331-31126.

08331-3112A

Unavailable

32

ARM,GEAR SHIFT | Includes Item(s) 33 This part replaces 25520-22A00.

25520-22A01

Unavailable

33

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

34

ROD, GEAR SHIFT LINK

25525-26E01

Unavailable

35

NUT | MODEL K1/K2

09140-06011

Unavailable

35

NUT | MODEL K3/K4/K5

09140-06025

Unavailable

36

.NUT

08310-00067

Unavailable

37

BOLT, GEAR SHIFT LINK This part replaces 01500-06203.

01500-0620A

Unavailable

38

LEVER ASSY,GEAR | Includes Item(s) 39 - 40 This part replaces 25600-33E00.

25600-33E01

Unavailable

39

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

40

RUBBER

25652-20C00

Unavailable

41

BASE ASSY, GEAR SHIFT TERM

37720-20C10

Unavailable

42

CONTACT

09209-05011

Unavailable

43

O RING (D:2.40,ID:35.5)

09280-35006

Unavailable

44

SPRING

09440-04010

Unavailable

45

SCREW | MODEL K1/K2/K3 This part replaces 02112-75163.

02112-7516A

Unavailable

45

SCREW | MODEL K4/K5

09138-05015

Unavailable
