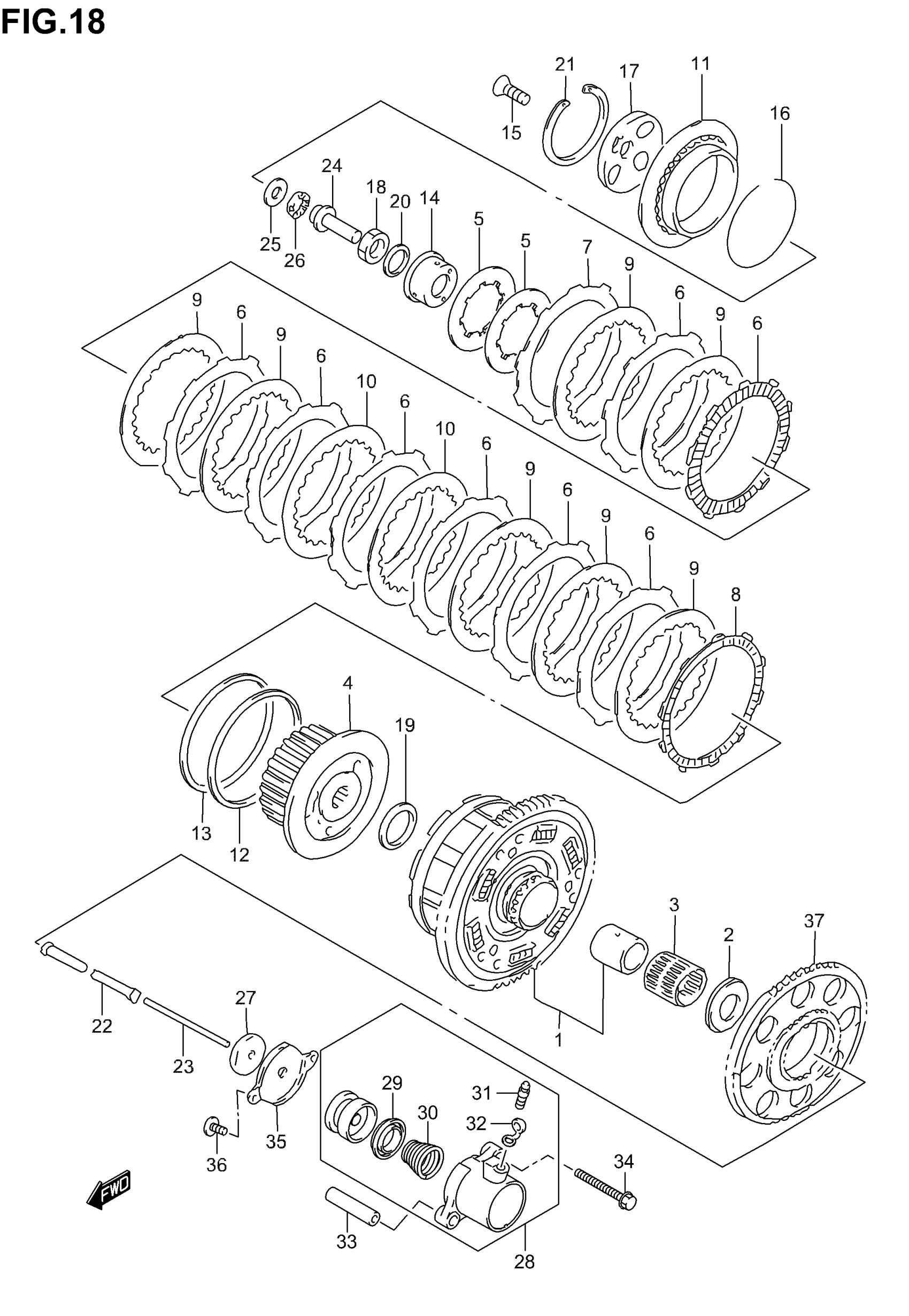

Suzuki GSF1200 (2005) CLUTCH Diagram
#
1
GEAR ASSY, PRIMARY DRIVEN | NT:72
21200-31861
Unavailable
2
WASHER (25.1X54X2.5)
09160-25037
Unavailable
3
BEARING (35X40X35.8)
09263-35017
Unavailable
4
HUB, CLUTCH SLEEVE
21410-31E50
Unavailable
5
SPRING, CLUTCH
09164-47001
Unavailable
6
PLATE, CLUTCH DRIVE NO.1
21441-31E70
Unavailable
7
PLATE, CLUTCH DRIVE NO.2
21441-31E60
Unavailable
8
PLATE, CLUTCH DRIVE NO.3
21442-31E21
Unavailable
9
PLATE, CLUTCH DRIVEN NO.1 | T:1.6
21451-31E00
Unavailable
10
PLATE, CLUTCH DRIVEN NO.2 | T:2.0
21451-31E10
Unavailable
11
DISK, CLUTCH PRESSURE
21462-31E20
Unavailable
12
SEAT, CLUTCH PLATE
21471-31E20
Unavailable
13
WASHER, CLUTCH PLATE
21472-02F00
Unavailable
14
HOLDER, CLUTCH SPRING
21611-31E30
Unavailable
15
SCREW, CLUTCH SPRING
21614-31E20
Unavailable
16
SEAT, CLUTCH SPRING
21623-31E20
Unavailable
17
LIFTER, CLUTCH RELEASE
21463-40C01
Unavailable
18
NUT, CLUTCH SLEEVE HUB
09159-24010
Unavailable
19
.WASHER (25X50X2.5) | 25X50X2.5
09160-25056
Unavailable
20
WASHER, CLUTCH WAVE | 24.2X35X2
09164-24006
Unavailable
21
CIRCLIP, CLUTCH PRESSURE
09381-84003
Unavailable
22
ROD, CLUTCH PUSH RH
23110-38B00
Unavailable
23
ROD, CLUTCH PUSH LH
23111-31301
Unavailable
24
PIECE, CLUTCH PUSH
23121-31E00
Unavailable
25
WASHER, CLUTCH PUSH | 15.5X28X1
09160-15045
Unavailable
26
BEARING, CLUTCH PUSH | 15X28X2
09263-15003
Unavailable
27
SEAL, CLUTCH PUSH ROD | 6X34X5.5
09285-06015
Unavailable
28
CYLINDER,CLUTCH | Includes Item(s) 29 - 32 This part replaces 23160-08A02.
23160-08A03
Unavailable
29
CUP
23163-05A00
Unavailable
30
SPRING
23164-05A00
Unavailable
31
BLEEDER
59121-01A00
Unavailable
32
CAP, BLEEDER
59122-01A00
Unavailable
33
KNOCK PIN
04211-09129
Unavailable
34
BOLT | MODEL K1/K2/K3/K4 This part replaces 07130-06253.
07130-0625B
Unavailable
35
COVER, CLUTCH RELEASE
23117-46E00
Unavailable
36
SCREW This part replaces 02112-06103.
02112-0610B
Unavailable
37
GEAR, GENERATOR DRIVE | NT:68/34
22721-27A03
Unavailable
