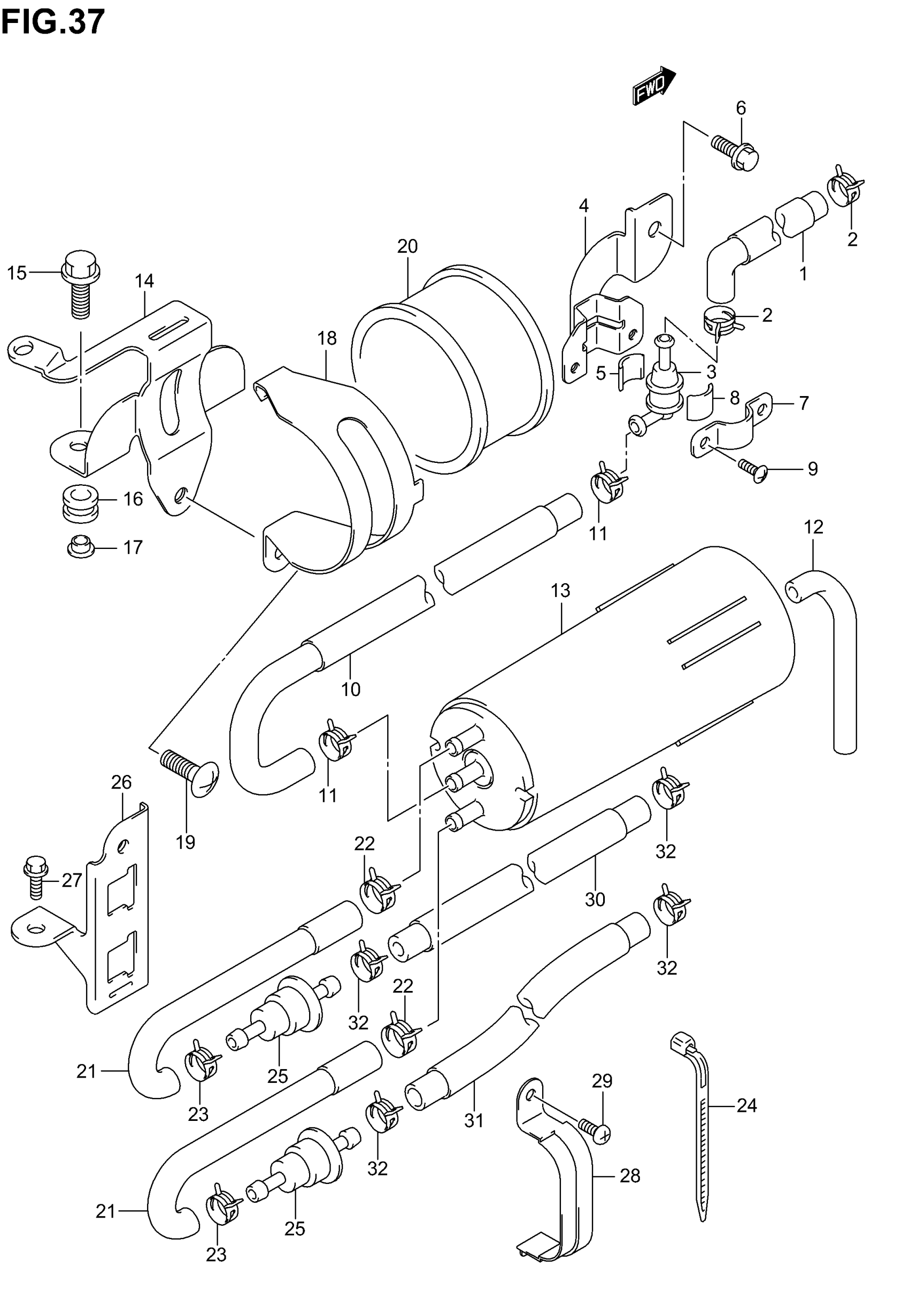

Suzuki GSF1200 (2005) CANISTER (E33) Diagram

#

Description
Price

1

HOSE, TANK & VALVE

44434-31F00

Unavailable

2

CLIP

09401-11413

Unavailable

3

VALVE FUEL TANK BREATHER

44240-17C00

Unavailable

4

BRACKET, BREATHER VALVE | Includes Item(s) 5

44890-31F00

Unavailable

5

CUSHION (10X30X2)

44894-24A00

Unavailable

6

BOLT This part replaces 01550-06163.

01550-0616A

Unavailable

7

PLATE,FUEL TANK BREATHER NO.2 | Includes Item(s) 8

44892-24A00

Unavailable

8

CUSHION (10X30X2)

44894-24A00

Unavailable

9

SCREW This part replaces 02142-04103.

02142-0410A

Unavailable

10

HOSE, VALVE & CANISTER

44435-31F00

Unavailable

11

CLIP

09401-11413

Unavailable

12

HOSE, CANISTER DRAIN

17215-31F00

Unavailable

13

CANISTER ASSY CHARCOAL

17210-26E00

Unavailable

14

BRACKET, CANISTER

44881-32F00

Unavailable

15

BOLT (6X25) This part replaces 09116-06146.

09116-06150

Unavailable

17

SPACER

09169-06062

Unavailable

18

HOLDER, CANISTER

44882-02F01

Unavailable

19

SCREW This part replaces 02142-06123.

02142-0612A

Unavailable

20

CUSHION CANISTER

44883-26E00

Unavailable

21

HOSE, PURGE

44437-31F00

Unavailable

22

CLIP This part replaces 09401-11407.

09401-11415

Unavailable

23

CLIP

09401-11413

Unavailable

24

CLAMP

09407-18402

Unavailable

25

VALVE, PURGE

44250-48B00

Unavailable

26

BRACKET, PURGE VALVE

44885-31F01

Unavailable

27

BOLT, CLAMP This part replaces 01550-06123.

01550-0612A

Unavailable

28

HOLDER, PURGE VALVE

44884-31E00

Unavailable

29

SCREW This part replaces 02112-05083.

02112-0508A

Unavailable

30

HOSE, CARB (L:980)

44438-31F00

Unavailable

31

HOSE, CARB (L:900)

44439-31F00

Unavailable

32

CLIP

09401-11413

Unavailable
