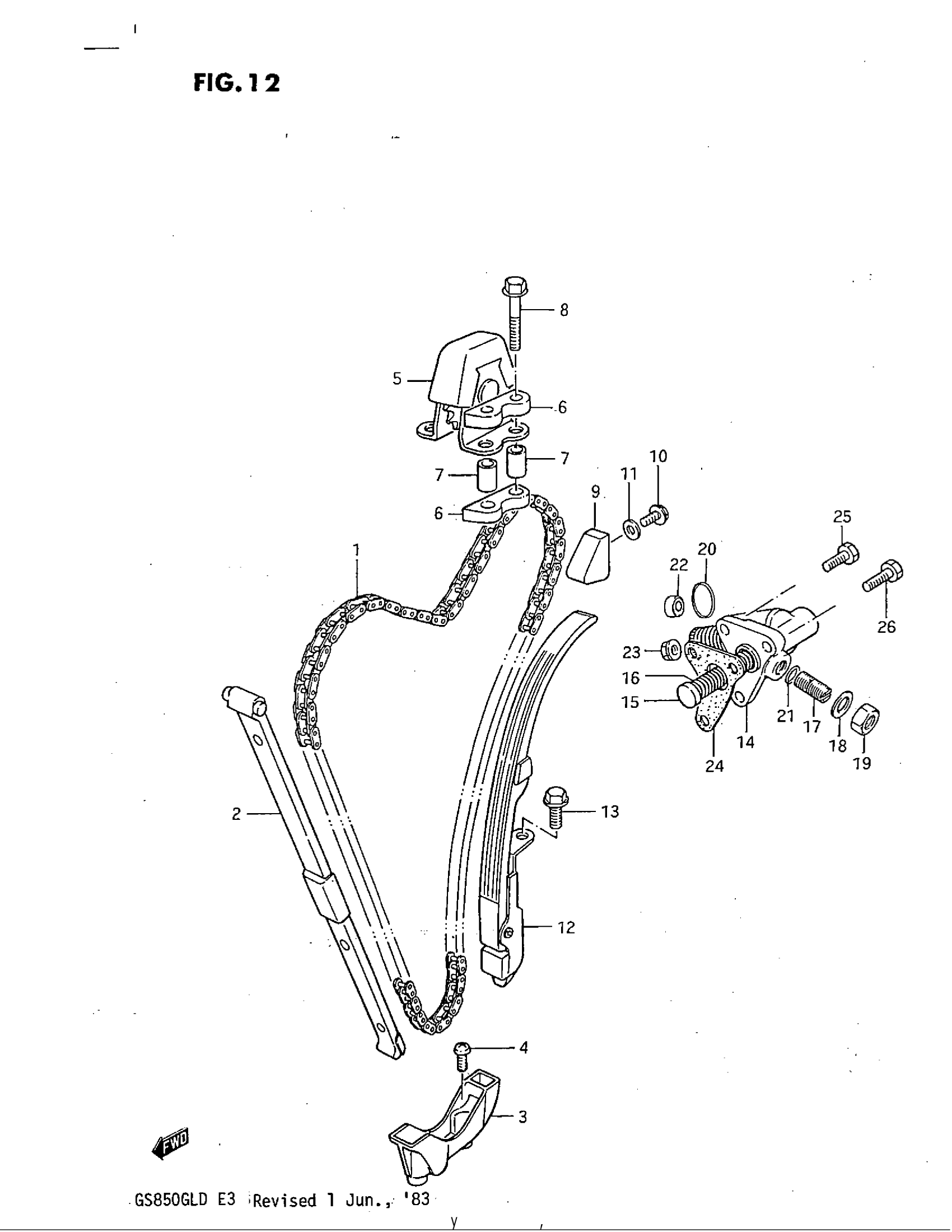

Suzuki GS850GL (1983) CAM CHAIN Diagram

#

Description
Price

1

CHAIN, CAM SHAFT DRIVE (120L)

12760-45040

Unavailable

2

GUIDE,CAM CHAIN This part replaces 12771-45052.

12771-45053

Unavailable

3

HOLDER, CAM CHAIN GUIDE

12776-45001

Unavailable

4

SCREW This part replaces 02112-06208.

02112-06207

Unavailable

5

IDLER, CAM CHAIN

12780-45050

Unavailable

6

CUSHION

12788-45050

Unavailable

7

SPACER (6.5X10X13) This part replaces 09180-06060.

09180-06291

Unavailable

8

BOLT This part replaces 01517-06308.

01550-06307

Unavailable

9

GUIDE, CAM CHAIN NO.2 | ~E.NO.163175

12791-45040

Unavailable

10

BOLT | ~E.NO.163175 This part replaces 01517-06128.

01550-06127

Unavailable

11

GASKET (5.8X13X1.2) | ~E.NO.163175 This part replaces 09168-06009.

09168-06023

Unavailable

12

TENSIONER, CAM CHAIN

12810-45040

Unavailable

13

BOLT M8X16 This part replaces 01517-08168.

01550-08167

Unavailable

14

ADJUSTER,TENSIO | MODEL Z This part replaces 12830-45002.

12830-45003

Unavailable

14

ADJUSTER,TENSIO | MODEL D; Includes Item(s) 15 - 23 This part replaces 12830-45010.

12830-45003

Unavailable

15

PUSH ROD

12833-45001

Unavailable

16

SPRING

09440-12017

Unavailable

17

SCREW | MODEL Z

12838-45001

Unavailable

17

SCREW | MODEL D This part replaces 12838-45010.

12838-45001

Unavailable

18

WASHER | MODEL Z This part replaces 08322-11088.

08322-01087

Unavailable

18

WASHER | MODEL D This part replaces 08322-11085.

08322-0108A

Unavailable

19

NUT | MODEL D This part replaces 08310-11085.

08310-0008A

Unavailable

20

O RING

09280-21013

Unavailable

21

.O RING (D:1.9,ID:5.7)

09280-06005

Unavailable

22

OIL SEAL

09284-10006

Unavailable

23

NUT | MODEL Z This part replaces 08316-16068.

08319-31067

Unavailable

23

NUT | MODEL D This part replaces 08316-16065.

08316-1006B

Unavailable

24

GASKET,TENS ADJ This part replaces 12837-45000.

12837-45000-H17

Unavailable

25

BOLT, STARTING MOTOR | MODEL Z This part replaces 09128-06024.

09103-06212

Unavailable

25

BOLT, STARTING MOTOR | MODEL D This part replaces 09128-06022.

09103-06212

Unavailable

26

BOLT | MODEL Z

09128-06017

Unavailable

26

BOLT | MODEL D

09128-06023

Unavailable
