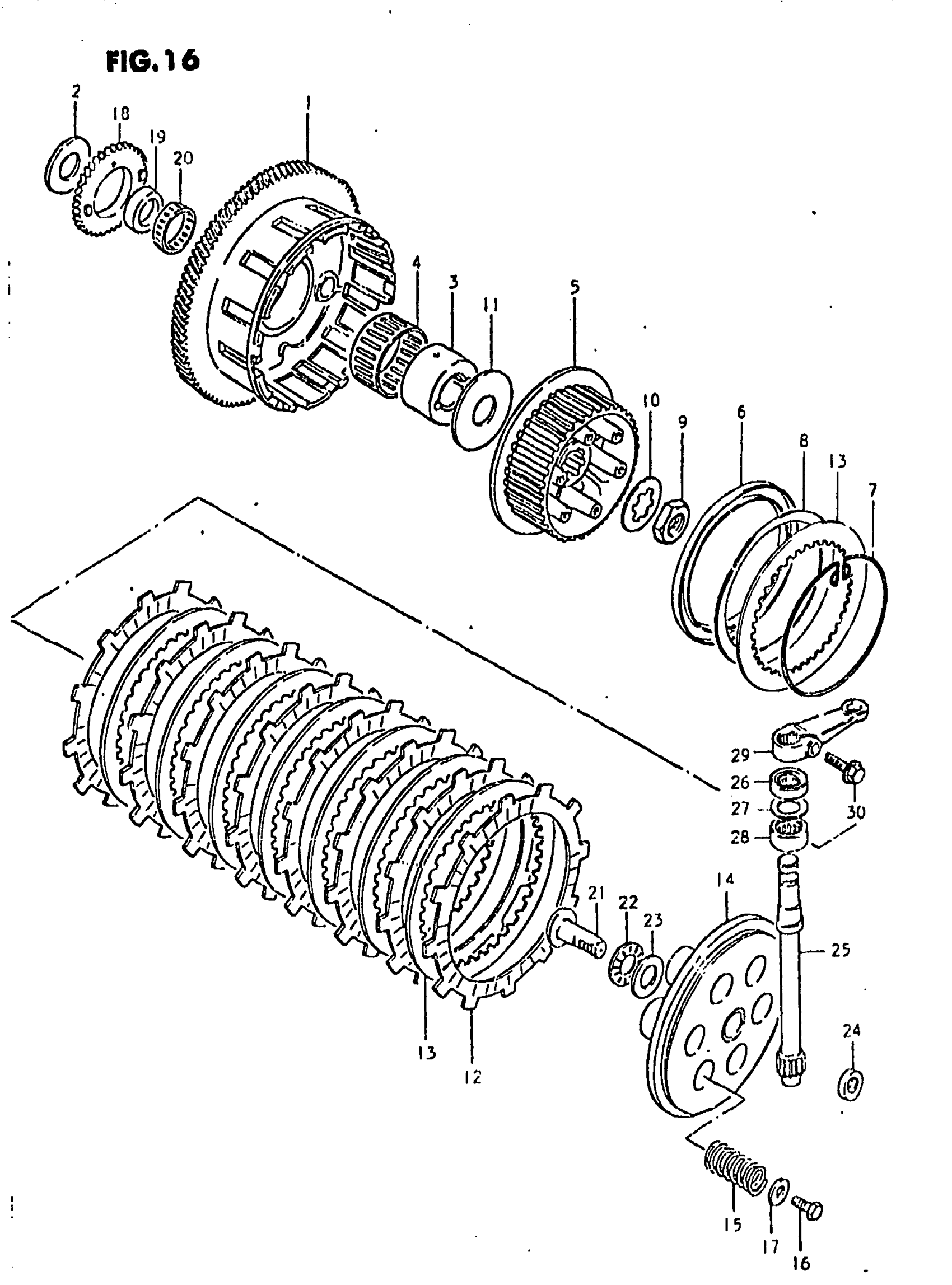

Suzuki GS850GL (1981) CLUTCH Diagram
#
1
NO DESCRIPTION AVAILABLE This part replaces 21200-45100.
21200-45101
Unavailable
2
WASHER This part replaces 09160-25023.
09160-25055
Unavailable
3
SPACER This part replaces 21251-45001.
21251-49200
Unavailable
4
BEARING This part replaces 09263-51001.
09263-51002
Unavailable
5
HUB, SLEEVE
21411-45100
Unavailable
6
SEAT, WAVE WASHER | MODEL T This part replaces 21471-45100.
21471-45101
Unavailable
6
SEAT, WAVE WASHER (T:3) | MODEL X
21471-45101
Unavailable
7
STOPPER RING
21481-45100
Unavailable
8
WASHER, WAVE
09164-00003
Unavailable
9
NUT, PIVOT RH This part replaces 09140-24004.
09140-24007
Unavailable
10
WASHER
09167-25007
Unavailable
11
WASHER
09160-25022
Unavailable
12
PLATE, DRIVE
21441-45100
Unavailable
13
PLATE, DRIVEN
21451-31000
Unavailable
14
DISK,CLUTCH PRE | MODEL T This part replaces 21462-45100.
21462-12C00
Unavailable
14
DISK,CLUTCH PRE | MODEL X This part replaces 21462-45101.
21462-12C00
Unavailable
15
SPRING This part replaces 09440-19003.
09440-19027
Unavailable
17
WASHER (6.5X20X1.6) This part replaces 09160-06020.
09160-06066
Unavailable
18
GEAR, OIL PUMP DRIVE (NT:34) This part replaces 16321-49990.
16321-49000
Unavailable
19
SPACER
16325-45001
Unavailable
20
BEARING
09263-36002
Unavailable
21
NO DESCRIPTION AVAILABLE | MODEL T This part replaces 23165-45101.
23165-45102
Unavailable
21
NO DESCRIPTION AVAILABLE | MODEL X This part replaces 23165-45110.
23165-45111
Unavailable
22
BEARING
09263-15003
Unavailable
23
WASHER, CLUTCH PUSH This part replaces 09160-15015.
09160-15045
Unavailable
24
OIL SEAL
09285-10003
Unavailable
25
PINION, RELEASE
23261-49001
Unavailable
26
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
27
WASHER (14.5X22X1) | MODEL T This part replaces 09160-14003.
09160-14054
Unavailable
28
BEARING
09263-15012
Unavailable
29
ARM, RELEASE This part replaces 23271-49001.
23271-45400
Unavailable
30
BOLT This part replaces 01517-06208.
01550-06207
Unavailable
