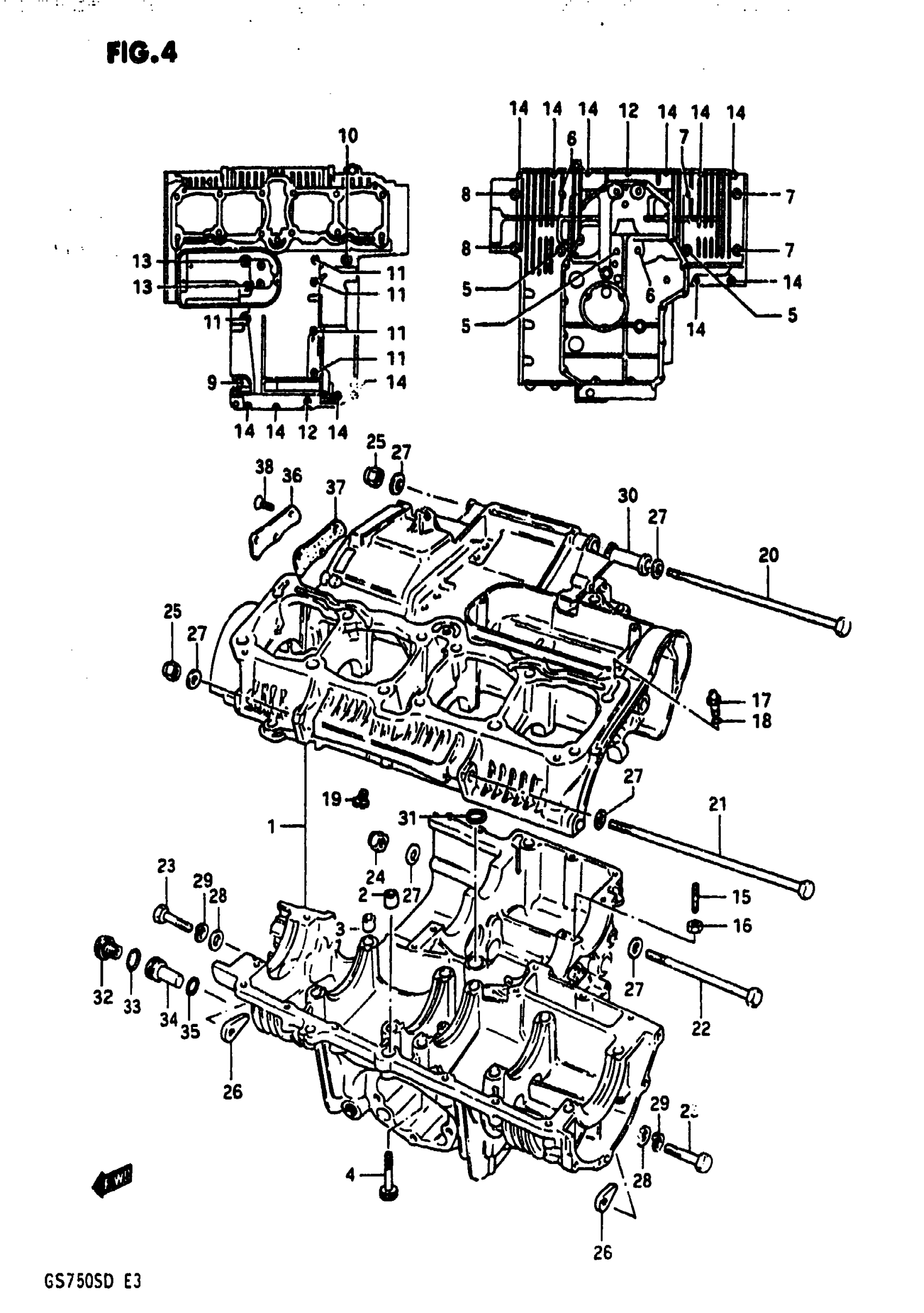

Suzuki GS750S (1983) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 19

11300-45841

Unavailable

2

PIN

09206-13004

Unavailable

3

PIN (11X20) This part replaces 09206-11005.

09206-11017

Unavailable

4

BOLT This part replaces 09106-08015.

07130-0860B

Unavailable

5

BOLT (8X140)

09103-08040

Unavailable

6

BOLT (8X110) This part replaces 09103-08024.

09103-08134

Unavailable

7

BOLT This part replaces 01517-08955.

01550-0895A

Unavailable

8

BOLT (8x70)

01517-08705

Unavailable

9

BOLT This part replaces 01517-08655.

01550-0865A

Unavailable

10

BOLT (6x95)

01517-06955

Unavailable

11

BOLT This part replaces 01517-06805.

01550-0680B

Unavailable

12

BOLT This part replaces 01517-06605.

01550-0660A

Unavailable

13

BOLT (CHROME) This part replaces 01517-06458.

01550-06457

Unavailable

14

BOLT This part replaces 01517-06405.

01550-0640A

Unavailable

16

NUT This part replaces 08316-16068.

08319-31067

Unavailable

17

JET, OIL GALLERY CYLINDER

09493-24008

Unavailable

18

O RING

09280-03003

Unavailable

19

JET, OIL GALLERY MISSION

09493-24005

Unavailable

20

BOLT (10x230)

09104-10014

Unavailable

21

BOLT (10X250)

09104-10013

Unavailable

22

BOLT (10x165)

09100-10078

Unavailable

23

BOLT (10x60)

09104-10015

Unavailable

24

NUT

09159-10011

Unavailable

25

NUT This part replaces 09159-10037.

09159-10064

Unavailable

26

NUT

09159-10020

Unavailable

27

WASHER This part replaces 08322-11108.

08322-01107

Unavailable

28

WASHER This part replaces 09160-10063.

09160-10005

Unavailable

29

LOCK WASHER This part replaces 08321-31108.

08321-01107

Unavailable

30

SPACER

11610-49300

Unavailable

31

O RING, OIL GALLERY

09280-13001

Unavailable

32

PLUG, OIL GALLERY

09247-18001

$9.60

33

O RING

09280-18004

$5.01

34

PIN

11329-45400

Unavailable

35

O RING (D:1.9,ID:9.8) This part replaces 09280-10005.

09280-10016

Unavailable

36

CAP, OIL GALLERY

11394-45000

Unavailable

37

GASKET,OIL GALL This part replaces 11497-45000.

11497-45000-H17

Unavailable

38

SCREW This part replaces 02122-06168.

02122-06167

Unavailable
