TRANSMISSION

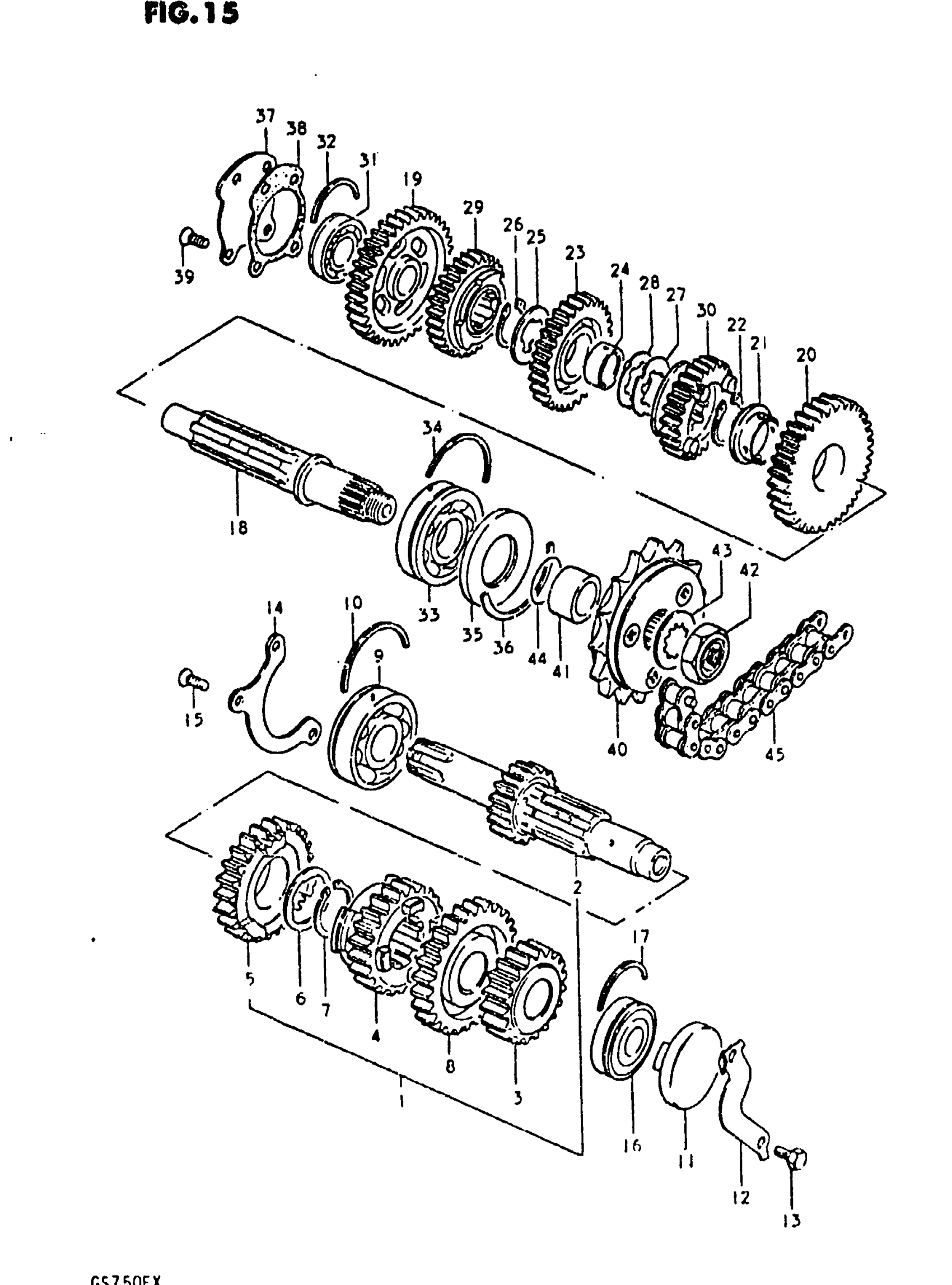

Suzuki GS750E (1981) TRANSMISSION Diagram
#
1
COUNTERSHAFT ASSY | Includes Item(s) 2 - 8
24120-45400
Unavailable
2
COUNTERSHAFT (NT:14) This part replaces 24100-45810.
24121-45401
Unavailable
3
GEAR, 2ND DRIVE (NT:18)
24221-49001
Unavailable
4
GEAR, 3RD DRIVE (NT:21)
24231-49000
Unavailable
5
GEAR, 4TH DRIVE (NT:24)
24240-49000
Unavailable
6
WASHER
09167-28001
Unavailable
7
CIRCLIP This part replaces 08331-11289.
08331-31289
Unavailable
8
GEAR, 5TH DRIVE (NT:26)
24250-49000
Unavailable
9
BEARING, LH This part replaces 09262-25051.
09262-25105
Unavailable
10
C RING This part replaces 09390-62006.
09390-62012
Unavailable
11
PLUG, COUNTERSHAFT LH
09241-47004
Unavailable
12
HOLDER
23117-45000
Unavailable
13
BOLT This part replaces 01107-06128.
01500-06127
Unavailable
14
HOLDER, BEARING
24741-45000
Unavailable
15
SCREW This part replaces 02122-06168.
02122-06167
Unavailable
16
BEARING, LH
09262-20044
Unavailable
17
C RING
09390-47003
Unavailable
18
DRIVESHAFT This part replaces 24131-49001.
24131-49002
Unavailable
19
GEAR, 1ST DRIVEN (NT:36)
24310-45000
Unavailable
20
GEAR, 2ND DRIVEN (NT:32) This part replaces 24321-45400.
24321-00A00
Unavailable
21
BUSH
09301-28001
Unavailable
22
CIRCLIP This part replaces 08331-11289.
08331-31289
Unavailable
23
GEAR 3RD DRIVEN This part replaces 24331-45100.
24331-49202
Unavailable
24
BUSH
24332-49000
Unavailable
25
WASHER, RH
09167-28001
Unavailable
26
CIRCLIP This part replaces 08331-11289.
08331-31289
Unavailable
27
WASHER, LH (T:1.5)
09167-28002
Unavailable
28
WASHER, LH (T:1.0)
09169-28001
Unavailable
29
GEAR, 4TH DRIVEN (NT:27)
24341-45100
Unavailable
30
GEAR, 5TH DRIVEN (NT:25) This part replaces 24351-45400.
24351-00A00
Unavailable
31
BEARING, LH This part replaces 09262-20041.
09262-20044
Unavailable
32
C RING
09390-47003
Unavailable
33
BEARING, LH This part replaces 09262-25051.
09262-25105
Unavailable
34
C RING This part replaces 09390-62006.
09390-62012
Unavailable
35
OIL SEAL
09283-32012
Unavailable
36
C RING
09390-62008
Unavailable
37
PLATE
24761-45000
Unavailable
38
GASKET,DR SHFT This part replaces 24762-45000.
24762-45000-H17
Unavailable
39
SCREW This part replaces 02122-06168.
02122-06167
Unavailable
40
SPROCKET ASSY,E This part replaces 27510-49001.
27510-49012
Unavailable
41
SPACER
09180-25052
Unavailable
43
WASHER (25.3X41.6X1) This part replaces 09167-25014.
09167-25019
Unavailable
44
O RING
09280-25001
Unavailable
45
CHAIN, DRIVE This part replaces 27600-45410.
27600-49210
Unavailable
