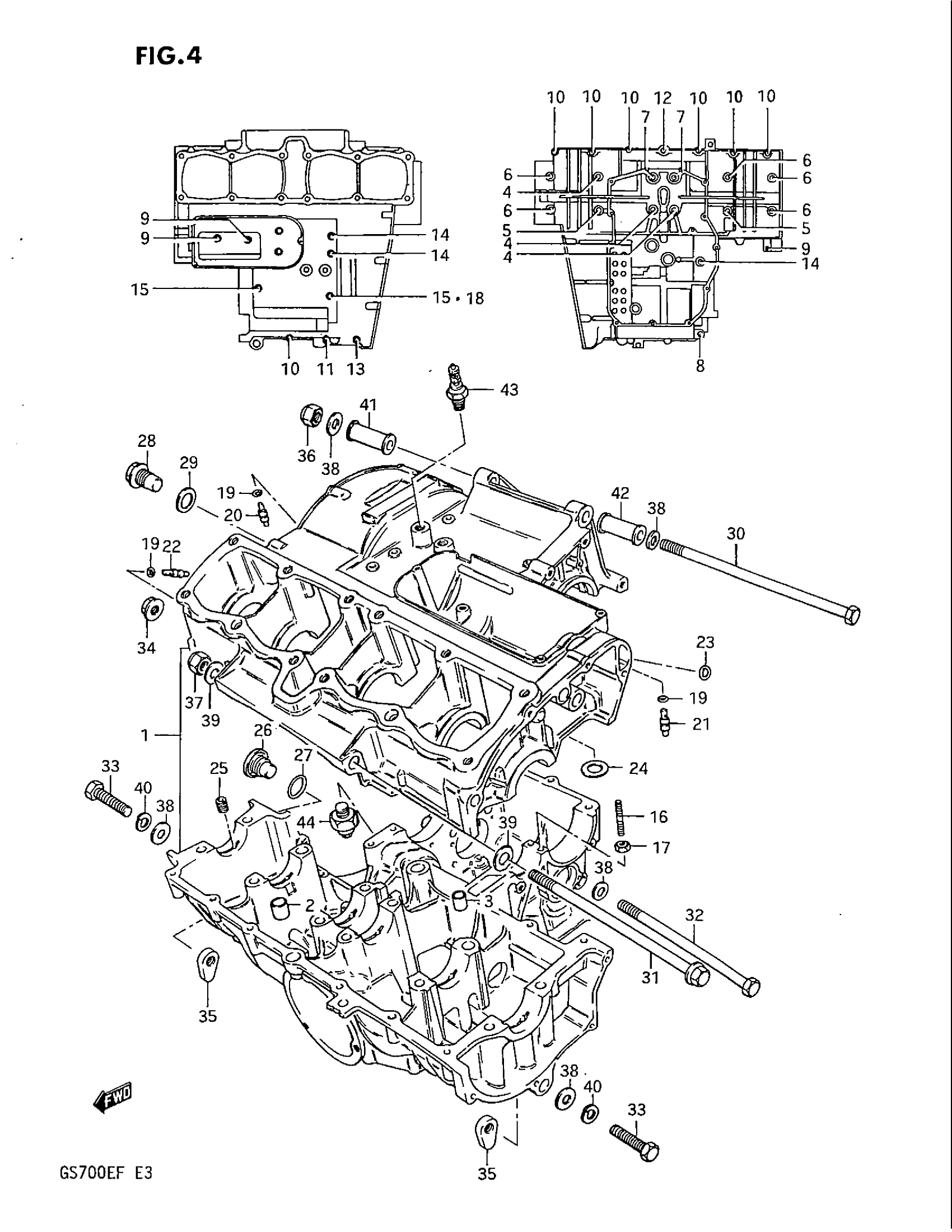

Suzuki GS700E (1985) CRANKCASE Diagram

#

Description
Price

1

CRANKCASE SET | Includes Item(s) 2 - 29

11300-31881

Unavailable

2

PIN

09206-13004

Unavailable

3

PIN (11X20) This part replaces 09206-11005.

09206-11017

Unavailable

4

BOLT (8X120)

09103-08109

Unavailable

5

BOLT (8x135)

09103-08038

Unavailable

6

BOLT, FRONT This part replaces 09103-08080.

09103-08139

Unavailable

7

BOLT This part replaces 07110-08606.

07130-0860B

Unavailable

8

BOLT This part replaces 01517-08605.

01550-0860A

Unavailable

9

BOLT This part replaces 01517-06354.

01550-0635A

Unavailable

10

BOLT This part replaces 01517-06404.

01550-0640A

Unavailable

11

BOLT This part replaces 01517-06408.

01550-06407

Unavailable

12

BOLT This part replaces 01517-06505.

01550-0650A

Unavailable

13

BOLT This part replaces 01517-06555.

01550-0655B

Unavailable

14

BOLT This part replaces 01517-06855.

01550-0685B

Unavailable

15

BOLT

01517-06955

Unavailable

16

BOLT,STUD This part replaces 01421-06458.

01421-0645A

Unavailable

17

NUT This part replaces 09159-06017.

08319-31067

Unavailable

18

GASKET

09168-06018

Unavailable

19

O RING

09280-04004

Unavailable

20

JET,T/M OIL GALLERY

09493-20014

Unavailable

21

JET, OIL GALLERY MISSION

09493-80005

Unavailable

22

JET, OIL GALLERY PISTON

09493-80007

Unavailable

23

O RING

09280-13001

Unavailable

24

WASHER, CLUTCH RELEASE This part replaces 08211-10201.

09181-10195

Unavailable

25

JET, OIL GALLERY CRANK SHAFT

09493-50005

Unavailable

26

PLUG This part replaces 09248-16003.

09248-16007

Unavailable

27

O RING

09280-17002

Unavailable

28

PLUG, OIL GALLERY

09248-14006

Unavailable

29

GASKET

09168-14004

Unavailable

30

BOLT (10X255)

09100-10195

Unavailable

31

BOLT (10X205)

09103-10109

Unavailable

32

BOLT (10x165) This part replaces 09100-10137.

09100-10078

Unavailable

33

BOLT, HANDLE HOLDER This part replaces 01107-10355.

01500-1035B

Unavailable

34

NUT This part replaces 08319-31105.

08319-3110A

Unavailable

35

NUT

09159-10020

Unavailable

36

NUT This part replaces 09159-10039.

09159-10064

Unavailable

37

NUT

09159-10052

Unavailable

38

WASHER, KNUCKLE END This part replaces 08322-11105.

08322-0110A

Unavailable

39

WASHER (10.5X22X2.3) This part replaces 09160-10060.

09160-10039

Unavailable

41

SPACER, ENGINE MOUNTING This part replaces 11610-11410.

11610-44100

Unavailable

42

SPACER (L:50)

11610-44010

Unavailable

43

NO DESCRIPTION AVAILABLE This part replaces 34870-31300.

34870-31301

Unavailable

44

SWITCH ASSY,OIL PRESSURE This part replaces 37820-34200.

37820-33D11

Unavailable
